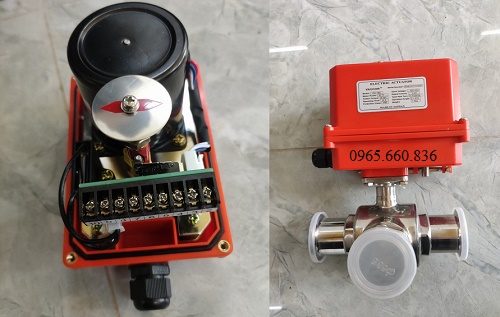

Electric Actuator là gì?

I. Electric Actuator là gì?

Electric Actuator là một dạng thiết bị chuyển động, sử dụng nguồn năng lượng điện 24V, 110V, 220V, 380V chuyển đổi điện năng thành năng lượng cơ học để vận hành các thiết bị. Electric Actuator sử dụng trong các ngành công nghiệp để vận hành máy móc trong ở các dây chuyền sản xuất và các dạng van công nghiệp trong hệ thống như van cầu, van cổng, van bi, van bướm,…

Electric Actuator mang lại sự tiện lợi khi lắp đặt ở những nơi chật hẹp mà các dạng van công nghiệp cơ học khó hoạt động, vì thế sử dụng các thiết bị tự động mang lại độ an toàn và đảm bảo độ chính xác cho hệ thống.

II. Thông số kỹ thuật Electric Actuator

• Model: 003, 005, 010, 020, 025, 050, 100, 120
• Tiêu chuẩn động cơ: IP67
• Điện áp hoạt động: 24V, 110V, 220V, 380V
• Dạng hoạt động: on/off, tuyến tính
• Thời gian đóng mở: 10 – 15 giây
• Nhiệt độ làm việc: -10 độ - 100 độ C
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Malaysia, Italia
• Giấy tờ CO~CQ, Catalogue, Bill of lading
• Bảo hành: 12 tháng

III. Electric Actuator lắp đặt với các dòng van công nghiệp

Ngành công nghiệp ngày càng được phát truyển thì nhu cầu sử dụng các thiết bị công nghiệp ngày càng tăng, từ đó có rất nhiều các dòng van sử dụng Electric Actuator để vận hành tự động như:

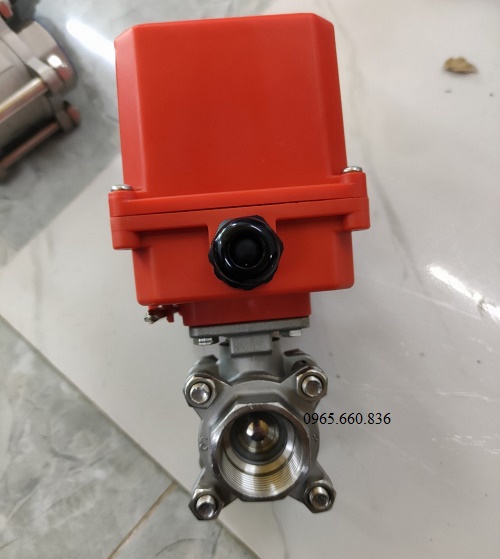

3.1. Van bi điều khiển điện

Van bi điều khiển điện hay còn được gọi là vạn bi điện đây là dòng van cho phép dòng chảy đi qua hoàn toàn do lối thiết kế đường kính quả bi rỗng bằng với đường kính ống. Van bi điều khiển điện ngày nay được sử dụng khá rộng rãi các hệ thống xử lý nước thải, hệ thống nước sạch, xăng dầu, hoá chất ăn mòn,…

Van bi điều khiển điện có cấu tạo phần van bi từ nhiều các chất liệu như inox, thép, gang, đồng, nhựa,… thiết kế với nhiều kiểu 2 ngã 3 ngã cùng với dãi kích cỡ DN15 – DN600 lắp đặt cho hầu hết mọi hệ thống lớn, nhỏ.

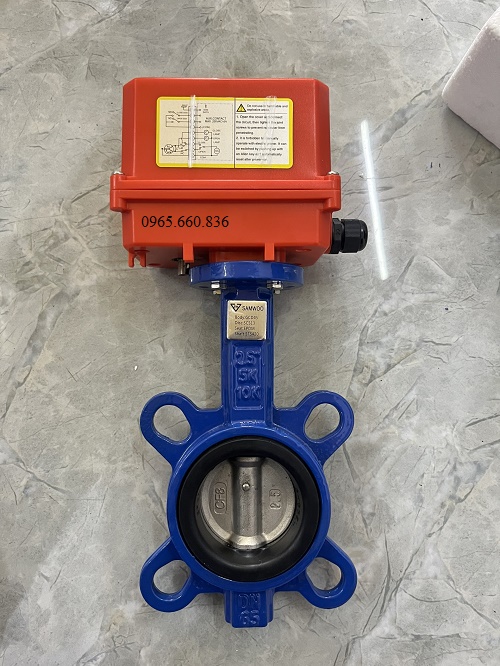

3.2. Van bướm điều khiển điện

Van bướm điều khiển điện là một dạng thiết bị công nghiệp đang được sử dụng phổ biến nhất trong ngành công nghiệp. Chúng có lối thiết kế đơn giản với phần đĩa tròn dẹp, dễ dàng đóng mở một cách nhanh tróng.

Đối với việc sử dụng van bướm điều khiển điện vào hệ thống sẽ giúp cho quá trình điều tiết lưu lượng dòng chảy một cách dễ dàng, nhanh tróng không tốn sức như các dòng van cơ.

3.3. Van cầu điều khiển điện

Van cầu điều khiển điện là một dạng van được thay thế bộ chuyển động tay quay sang bộ điều khiển điện để vận hành tự động và được áp dụng rộng rãi trong các hệ thống hơi, khí nén, hơi nóng,… với điểm đặc biệt nữa là dòng van này cho khả năng điều tiết lưu lượng một cách vượt trội chính vì thế chúng sử dụng phổ biến trong nhiều các ngành nghề công nghiệp ngày nay.

3.4. Van cổng điều khiển điện

Van cổng điều khiển điện là một dòng van có thiết kế khá đặc biệt với phần đĩa van không quay như các dòng van bướm, van bi và được nâng lên hạ xuống. Tuy dòng van này có thiết kế khá cồng kềnh nhưng chúng dễ dàng đóng, mở điều tiết lưu lượng của dòng chảy một cách dễ dàng.

Van cổng điều khiển điện với sự kết hợp cùng với bộ điều khiển điện giúp cho van vận hành tự động một cách hiệu quả và tối ưu nhất, đảm bảo sự linh hoạt cho hệ thống.

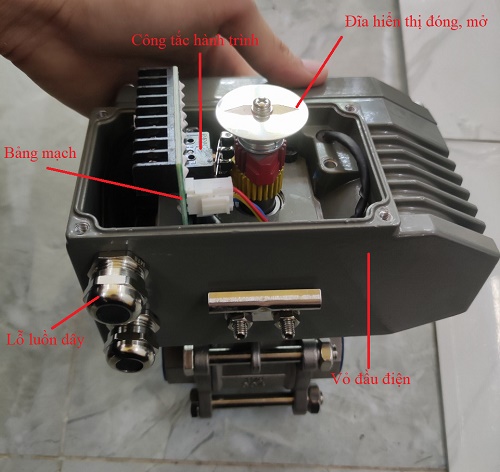

IV. Cấu tạo Electric Actuator

Electric Actuator là một dạng sản phẩm công nghiệp có cấu tạo gồm nhiều các bộ phận như:

• Thân bộ điều khiển điện
• Bảng mạnh điện tử
• Motor điện
• Bánh răng trợ lực chuyền cấp
• Trục bánh răng
• Công tắc hành trình
• Công tắc giám sát hành trình
• Tụ điện
• Bộ tuyến tính

Ngoài các bộ phận trên chúng còn có thêm các bộ phận như đai ốc, gioăng làm kín,…

V. Nguyên lý hoạt động Electric Actuator

5.1. Nguyên lý hoạt động Electric Actuator dạng on/off

Đối với dạng on/off khi ở trạng thái ban đầu close van đóng, ta cấp nguồn điện vào lúc này điện áp sẽ chuyền vào bảng mạnh điện tạo thành momen xoắn chuyền xuống van công nghiệp thông qua bánh răng kiếm cho chúng mở ra hoàn toàn.

Khi đóng van ta cấp nguồn điện vào bảng mạnh đóng van quay về vị trí ban đầu đưa đĩa van đóng lại hoàn toàn. Đối với dòng Electric Actuator on/off chỉ cho phép đóng mở ở một góc nhất định.

5.2. Nguyên lý hoạt động Electric Actuator dạng tuyến tính

Dạng Electric Actuator tuyến tính này sẽ nhận tín hiệu Analog 0-10V hoặc điện 4-20 mA nhằm mục đích điều khiển bộ điện ở nhiều góc khác nhau. Khi có nguồn điện đi vào sơ đồ mạch điện theo chu trình mở thì lúc này bộ tuyến tính sẽ tiếp nhận tín hiệu điện về tủ điện điều khiển về góc độ mở van và bắt đầu phát tín hiệu tương ứng để điều khiển ở nhiều góc độ khác nhau.

Cụ thể như: 4mA = đóng hoàn toàn, 8mA = mở 25%, 12mA = mở 50%, 16mA = mở 75%, 20mA = mở hoàn toàn.

VI. Lưu ý khi sử dụng Electric Actuator

• Trong quá trình sử dụng Electric Actuator thì việc đấu nối là quá trình cực kì quan trọng, cần đấu nối chính xác theo chỉ dẩn.
• Trong quá trình vận hành cần kiểm tra đầu điện thường xuyên, để luôn giữ đầu điện ở trạng thái tốt nhất.
• Trong quá trình lắp đặt và các dòng van công nghiệp cần lắp vào các thiết bị phù hợp nhằm đáp ứng với yêu cầu của thiết bị.
• Trong quá trình lựa chọn mua sản phẩm cần tìm nhà cung cấp uy tín, chính hãng.

Tham khảo: Motorized Valve là gì?

VII. Báo giá Electric Actuator

Giá thành của từng Electric Actuator có nhiều mức giá khác nhau, mỗi một dạng xuất xứ của đầu điện sẽ cho ra một chất lượng riêng biệt và giá thành riêng vì thế để biết được giá thành chính xác sản phẩm hãy liên hệ ngay tới chúng tôi để được tư vấn trực tiếp, báo giá các dạng đầu điện trên thị trường hiện nay.

Hotline: 0965.660.836
