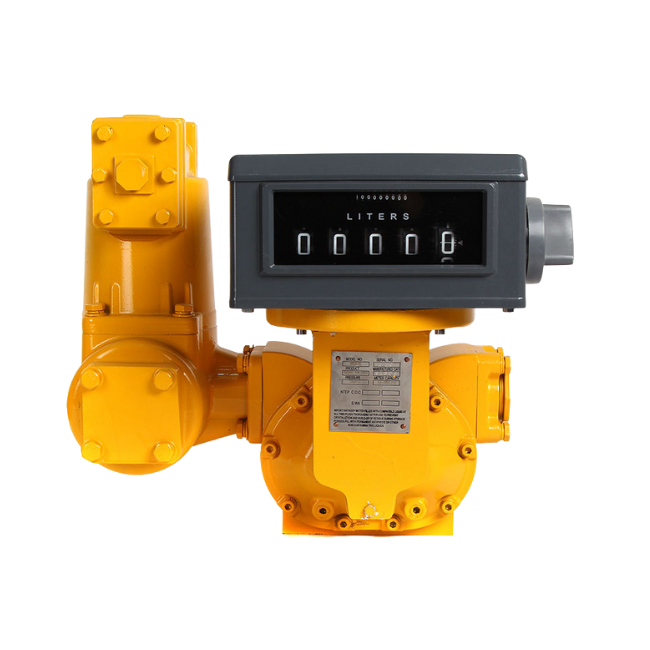

Đồng hồ đo xăng dầu M-80

I. Giới thiệu về đồng hồ đo xăng dầu M-80

Đồng hồ đo xăng dầu M-80 dùng để đo lưu lượng xăng, dầu, nhiên liệu hoặc các dung môi có độ nhớt thấp đến trung bình trong các hệ thống bơm, trạm cấp, hoặc xe bồn công nghiệp. Thuộc dòng đồng hồ cơ dạng bánh răng oval, thiết kế chắc chắn, độ chính xác cao và khả năng chịu áp lực tốt, phù hợp cho cả môi trường dân dụng lẫn công nghiệp.

Thiết kế với đường kính lớn, đáp ứng nhu cầu vận chuyển, phân phối xăng dầu quy mô vừa và lớn. Thân làm từ hợp kim nhôm, inox, đảm bảo khả năng chống ăn mòn, gỉ sét khi tiếp xúc thường xuyên với nhiên liệu. Khả năng hiển thị rõ ràng, đo chính xác, độ sai số thấp, cùng với tuổi thọ sử dụng lâu dài, nên được sử dụng rộng rãi tại các trạm bơm công nghiệp, kho chứa, nhà máy, bồn chứa di động và nhiều hệ thống cấp nhiên liệu tự động khác.

II. Thông số kỹ thuật đồng hồ đo xăng dầu M-80

• Model: M-80
• Kiểu đo: Cơ học
• Đường kính: DN80
• Lưu lượng: 25 – 250 L/phút
• Áp suất: 10bar
• Nhiệt độ: -10 – 60 độ C
• Độ chính xác: ±0.5% - ±1.0%
• Chất liệu: Hợp kim nhôm, inox 304, gang
• Cổng kết nối: Ren, mặt bích
• Đơn vị: L, G
• Xuất xứ: Trung, Đài, Italy
• Ứng dụng: Trạm bơm công nghiệp, kho chứa, nhà máy, bồn chứa
• Bảo hành: 12 tháng

> Xem thêm: Thiết bị xăng dầu

III. Cấu tạo, nguyên lý hoạt động đồng hồ đo xăng dầu M-80

1. Cấu tạo đồng hồ đo xăng dầu M-80

Được thiết kế theo nguyên lý bánh răng oval, đo lưu lượng chính xác và ổn định, đồng hồ đo xăng dầu M-80 cấu tạo gồm nhiều bộ phận liên kết chặt chẽ, đảm bảo khả năng hoạt động bền bỉ.

• Vỏ đồng hồ với chất liệu hợp kim nhôm, gang hoặc inox 304, có khả năng chịu áp lực cao và chống ăn mòn, thiết kế dạng trụ tròn, chắc chắn, bảo vệ bộ phận bên trong.
• Bộ đo bánh răng oval gồm hai bánh răng hình oval quay ngược chiều nhau, mỗi vòng quay tương ứng với một thể tích chất lỏng nhất định đi qua, từ đó tính được lưu lượng tổng.
• Trục truyền động phần kết nối giữa bộ đo và bộ hiển thị, giúp chuyển đổi chuyển động cơ học của bánh răng thành tín hiệu hiển thị trên mặt đồng hồ.
• Nắp kính hiển thị giúp người vận hành dễ dàng quan sát chỉ số lưu lượng, bảo vệ cụm hiển thị, nắp thường được làm bằng kính cường lực hoặc nhựa trong suốt chịu nhiệt.
• Bộ hiển thị cơ số liệu sẽ được thể hiện qua các bánh số, đối với dòng hiển thị điện tử, dữ liệu được hiển thị trên màn hình LCD, có thể kết nối cảm biến xung hoặc bộ truyền tín hiệu ra ngoài.
• Cổng kết nối dạng ren, mặt bích, phù hợp với nhiều hệ thống ống dẫn khác nhau, được làm kín bằng gioăng cao su chống rò rỉ.

2. Nguyên lý hoạt động đồng hồ đo xăng dầu M-80

Đồng hồ đo xăng dầu M-80 hoạt động dựa trên nguyên lý chuyển động của cặp bánh răng oval, thường dùng trong các hệ thống dẫn nhiên liệu, dầu bôi trơn, dung môi có độ nhớt ổn định. Khi nhiên liệu được bơm vào đường ống đầu vào, áp lực dòng chảy đẩy hai bánh răng trong khoang đo bắt đầu quay. Hai bánh răng được thiết kế ăn khớp chính xác, mỗi vòng quay của cặp bánh răng cho phép một thể tích chất lỏng nhất định đi qua khoang đo mà không bị tràn ngược hay rò rỉ.

Số vòng quay của bánh răng được truyền đến trục dẫn động, sau đó được hiển thị trên mặt đồng hồ. Hiển thị cơ, bánh số sẽ quay để hiển thị tổng thể tích đã qua, điện tử là tín hiệu từ cảm biến xung được chuyển thành số liệu hiển thị trên màn hình LCD. Có thể đo lưu lượng hai chiều miễn là hướng dòng được xác định rõ trong quá trình lắp đặt ban đầu. Thể tích giữa hai bánh răng luôn không đổi, nên mỗi vòng quay tương ứng với một lượng chất lỏng cố định, giúp đồng hồ đo chính xác ngay cả khi lưu lượng thay đổi, áp suất không ổn định.

IV. Ưu điểm nổi bật đồng hồ đo xăng dầu M-80

Đánh giá cao nhờ thiết kế hiện đại, cấu tạo chắc chắn, vận hành ổn định, đồng hồ đo xăng dầu M-80 trở thành lựa chọn hàng đầu trong các hệ thống nhờ ưu điểm nổi bật như:

• Hoạt động theo cơ chế bánh răng oval, mỗi vòng quay tương ứng với thể tích chất lỏng cố định, sai số luôn duy trì ở mức thấp, không bị ảnh hưởng bởi biến động áp suất hay độ nhớt của nhiên liệu.
• Thân với chất liệu hợp kim nhôm, inox 304, có khả năng chống ăn mòn, chịu nhiệt và áp lực cao, phù hợp cho môi trường làm việc khắc nghiệt, bộ phận được gia công chính xác, đảm bảo vận hành êm, ít mài mòn.
• Kết nối dạng ren, mặt bích dễ tích hợp với nhiều hệ thống ống dẫn nhiên liệu, mặt hiển thị rõ ràng, thao tác đơn giản, dễ đọc kết quả.
• Có thể chọn mặt hiển thị cơ, hiển thị điện tử,  để đáp ứng nhu cầu đo lưu lượng tại chỗ, truyền tín hiệu ra hệ thống giám sát từ xa.
• Cho phép đo lưu lượng theo cả hai hướng dòng chảy, tiện lợi cho hệ thống có đường hồi, thay đổi chiều cấp nhiên liệu.
• Phù hợp cho nhiều loại nhiên liệu khác nhau đo được xăng, dầu diesel, dầu hỏa, dầu thủy lực, dung môi nhẹ và nhiều chất lỏng có độ nhớt tương tự.
• So với các dòng nhập khẩu, thì M-80 lại có giá thành cạnh tranh hơn, nhưng vẫn đảm bảo độ bền, độ chính xác cho các ứng dụng công nghiệp.

V. Ứng dụng thực tế đồng hồ đo xăng dầu M-80

Cấu tạo chắc chắn, khả năng đo lưu lượng lớn và độ chính xác cao, đồng hồ đo xăng dầu M-80 được ứng dụng rộng rãi trong nhiều hệ thống vận chuyển, phân phối, quản lý nhiên liệu.

• Trạm bơm nhiên liệu công nghiệp, được sử dụng để đo lưu lượng dầu, xăng, diesel khi cấp cho xe bồn, máy móc, hoặc hệ thống máy phát điện, kiểm soát chính xác lượng nhiên liệu xuất – nhập.
• Kho chứa và hệ thống phân phối nhiên liệu nội bộ lắp đặt tại đầu ra của bồn chứa, phù hợp với nhà máy, khu công nghiệp, cảng, sân bay, trạm hậu cần, đảm bảo đo chính xác lượng nhiên liệu.
• Xe bồn và xe chở nhiên liệu lưu động phù hợp cho đường ống cấp nhiên liệu lớn trên xe bồn, đảm bảo lưu lượng cao và độ ổn định khi di chuyển.
• Nhà máy sản xuất, chế biến dầu mỡ, dung môi dùng trong các dây chuyền pha chế, chiết rót, cấp dầu thủy lực, dầu nhờn hoặc dung môi hữu cơ, đảm bảo kiểm soát thể tích đầu vào - ra chính xác.
• Trạm cấp dầu thủy lực và dầu bôi trơn ứng dụng trong xưởng cơ khí, nhà máy đóng tàu, khu vực khai thác mỏ, nơi cần cấp nhiên liệu thường xuyên với lưu lượng lớn.
• Hệ thống cấp nhiên liệu tự động được tích hợp bộ hiển thị điện tử hoặc cảm biến xung, có thể kết nối với phần mềm quản lý để giám sát lưu lượng theo thời gian thực.

VI. Cách vận hành, lắp đặt đồng hồ đo xăng dầu M-80

1. Cách vận hành đồng hồ đo xăng dầu M-80

Để đảm bảo đồng hồ đo xăng dầu M-80 lắp đúng chiều dòng chảy trước khi vận hành cần kiểm tra đường ống dẫn nhiên liệu, các mối nối, van và gioăng để tránh rò rỉ.

• Đảm bảo không bị không khí, bọt khí trong khoang đo, gây sai số khi đo, sử dụng dòng mặt điện tử, cần kiểm tra nguồn điện, pin hiển thị xem có hoạt động bình thường không.
• Mở van từ từ, tránh mở quá nhanh gây sốc áp, khi dòng chảy đi qua, bánh răng oval quay và bắt đầu ghi nhận thể tích.
• Với điều khiển cơ, các bánh số sẽ quay dần để hiển thị tổng lưu lượng, dòng điện tử thì chỉ hiển thị trên màn hình LCD, có thể reset về 0 cho từng lần đo.
• Kiểm tra chỉ số lưu lượng tổng và lưu lượng tức thời để ghi nhận dữ liệu, nếu đồng hồ không sử dụng trong thời gian dài, nên xả hết nhiên liệu còn lại, tránh tình trạng đọng cặn gây kẹt bánh răng.
• Không sử dụng để đo chất lỏng có tính ăn mòn mạnh, chứa tạp chất rắn, tránh để nhiên liệu có nhiệt độ quá cao - thấp vượt ngưỡng cho phép, đặt đồng hồ ở vị trí ngang, hạn chế rung động để đảm bảo kết quả đo chính xác.

2. Cách lắp đặt đồng hồ đo xăng dầu M-80

• Kiểm tra đồng hồ để đảm bảo còn nguyên vẹn, không, nứt vỡ, xả sạch cặn, bụi kim loại, dầu cũ, lắp đặt phải bằng phẳng, chắc chắn, hạn chế nơi có rung động mạnh, nhiệt độ cao hoặc môi trường ẩm ướt.
• Xác định chiều dòng chảy trên thân đồng hồ để đảm bảo lắp đúng chiều với hướng nhiên liệu đi qua, nếu lắp ngược, đồng hồ sẽ không đo chính xác.
• Với kiểu kết nối ren thì quấn băng tan, keo làm kín, kiểu kết nối mặt bích nên sử dụng gioăng cao su chịu dầu.
• Thân đồng hồ phải nằm ngang để hai bánh răng quay tự do, tránh sai số, nếu lắp chiều dọc cần có phụ kiện, khuyến nghị từ nhà sản xuất.
• Khuyến khích lắp bộ lọc ở đầu vào của đồng hồ để loại bỏ cặn bẩn, tránh kẹt cơ cấu bánh răng, phiên bản điện tử thì cần nối dây tín hiệu hoặc nguồn pin.
• Mở van kiểm tra rò rỉ, quan sát hoạt động để đảm bảo dòng nhiên liệu ổn định, kiểm tra số liệu hiển thị, đảm bảo đồng hồ hoạt động trơn tru.

VII. Một số tiêu chí khi lựa chọn đồng hồ đo xăng dầu M-80

Để đảm bảo đồng hồ đo xăng dầu M-80 vận hành hiệu quả, chính xác và bền bỉ, khi sử dụng và vận hành cần lưu ý một số tiêu chí sau:

• Phù hợp cho hệ thống có lưu lượng lớn từ 25 – 250 L/phút, như bồn chứa, trạm cấp nhiên liệu nội bộ, chọn dải đo gần với lưu lượng thực tế, đảm bảo độ chính xác và tránh hao mòn.
• Áp suất tối đa khoảng 10 bar, chọn dòng có khả năng chịu áp cao hơn so với áp suất hệ thống để đảm bảo an toàn, hoạt động ngoài trời hoặc có nhiệt độ thay đổi mạnh nên chọn chất liệu phù hợp.
• Chất liệu thân nhôm, gang, inox nhẹ, chịu ăn mòn, chống gỉ sét, chịu va đập tốt, dùng phổ biến cho xăng, dầu DO, dầu hỏa, dung môi, hóa chất, thích hợp cho hệ thống công nghiệp cố định.
• Kiểu kết nối ren phù hợp với hệ thống nhỏ, dễ tháo lắp, mặt bích phù hợp cho hệ thống lớn, cố định, cần độ kín cao.
• Hiển thị cơ học đơn giản, dễ quan sát, không cần nguồn điện, dòng điện tử có thể hiển thị số liệu chính xác, lưu dữ liệu và kết nối với hệ thống quản lý.
• Ưu tiên đồng hồ có chứng nhận kiểm định đo lường, chọn nhà cung cấp uy tín để đảm bảo đồng hồ đúng tiêu chuẩn, có bảo hành và linh kiện thay thế.
• Đồng hồ có bánh răng oval chính xác cao, ít mài mòn đảm bảo hoạt động ổn định lâu dài, chọn dòng có nắp mở bảo dưỡng nhanh giúp dễ vệ sinh, kiểm tra và thay thế khi cần.

VIII. Báo giá đồng hồ đo xăng dầu M-80 chính hãng tại Thuận Phát

Thuận Phát hiện đang là một trong những đơn vị phân phối đồng hồ đo xăng dầu M-80 chính hãng được nhiều doanh nghiệp tin tưởng lựa chọn. Giá cảu sản phẩm còn phụ thuộc vào nhiều yếu tố khác nhau như chất liệu, kiểu hiển thị, kiểu kết nối. Tại Thuận Phát, quý khách được có thể an tâm sử dụng vì tất cả sản phẩm chính hãng, đầy đủ CO, CQ cùng tem kiểm định đo lường hợp chuẩn.

Chính sách giá cạnh tranh, nhiều chương trình ưu đãi lớn nhỏ khác nhau, cung cấp dịch vụ tư vấn – lắp đặt – bảo hành tận nơi trên toàn quốc. Ngoài ra với đội ngũ kỹ thuật và chuyên viên có nhiều năm kinh nghiệm luôn sẵn sàng hỗ trợ quý khách, tư vấn, hướng dẫn lắp đặt, vận hành, cung cấp đầy đủ phụ kiện đi kèm. Sản phẩm chính hãng 100%, bảo hành lên đến 12 tháng hỗ trợ giao hàng toàn quốc nhanh chóng cùng nhiều mức giá và chương trình ưu đãi hấp dẫn.

Không chỉ đa dạng về mẫu mã, àm chúng tôi còn rõ ràng trong chính sách giá, sự uy tín lâu năm trong lĩnh vực thiết bị xăng dầu giúp Thuận Phát Valve luôn là đối tác đáng tin cậy cho doanh nghiêp lớn nhỏ khác nhau. Mọi thông tin chi tiết, quý khách vui lòng liên hệ qua số điện thoại 0985.660.836 bộ phận chăm sóc khách hàng sẽ tiếp nhận thông tin avf hỗ trợ quý khách trong thời gian sớm nhất.

Tham khảo: Đồng hồ đo xăng dầu M-50
