Đồng hồ đo lưu lượng dầu dạng Tuabin

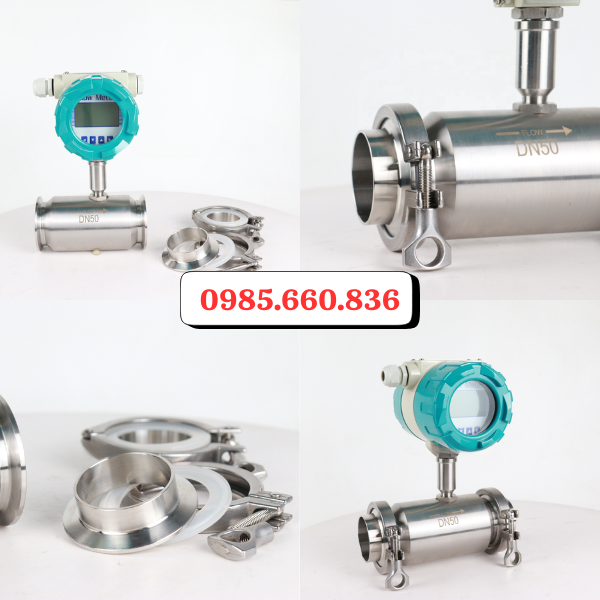

I. Giới thiệu về đồng hồ đo lưu lượng dầu dạng tuabin

Là thiết bị chuyên dụng để đo chính xác lưu lượng các loại như chất lỏng như dầu diesel, dầu DO, dầu thủy lực, dầu bôi trơn trong hệ thống đường ống. Đồng hồ đo lưu lượng dầu dạng tuabin hoạt động dựa trên nguyên lý cánh tuabin quay theo tốc độ dòng chảy, sau đó chuyển đổi thành tín hiệu đo lưu lượng túc thời, tổng lưu lượng. Độ chính xác cao, phản hồi nhanh, khả năng làm việc ổn định, nên được ứng dụng rộng rãi trong công nghiệp, năng lượng, xăng dầu, hệ thống cấp phát, kiểm soát tiêu thụ nhiên liệu.

II. Cấu tạo, nguyên lý hoạt động đồng hồ đo lưu lượng dạng tuabin

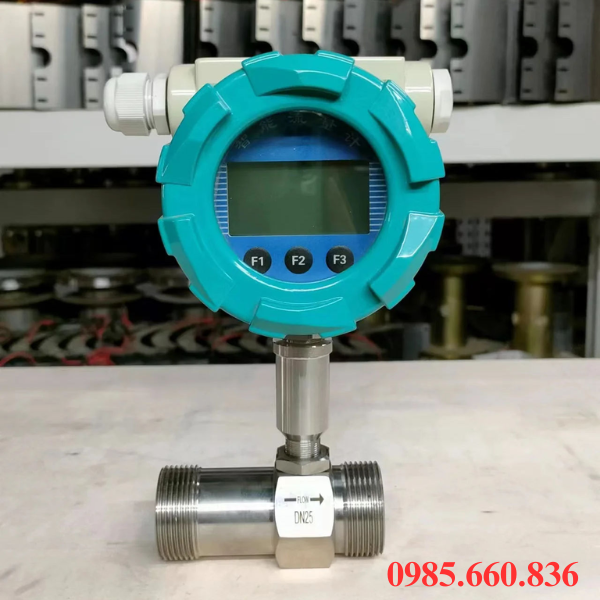

1. Cấu tạo đồng hồ đo lưu lượng dầu dạng tuabin

Được cấu tạo từ nhiều bộ phận, đồng hồ đo lưu lượng dầu dạng tuabin đảm bảo khả năng đo chính xác, vận hành ổn định trong môi trường dầu.

• Thân đồng hồ cấu tạo từ inox, thép, hợp kim nhôm có khả năng chịu áp lực cao, chống ăn mòn, bảo vệ các bộ phận bên trong khi làm việc với dầu.
• Cánh tuabin bộ phận quan trọng nhất, lắp trong lòng ống, khi dòng dầu chảy qua, cánh tuabin quay với tốc độ tỷ lệ thuận với lưu lượng dòng chảy.
• Trục và ổ bi giúp cánh tuabin quay ổn định, giảm ma sát, tăng độ nhạy và độ chính xác.
• Cảm biến đo thường là cảm biến từ, cảm biến hall, có nhiệm vụ ghi nhận số vòng quay của cánh tuabin, chuyển đổi thành tín hiệu điện.
• Bộ hiển thị để hiển thị lưu lượng tức thời, tổng lưu lượng dầu đã chảy qua đồng hồ, giúp người vận hành dễ theo dõi.
• Bộ truyền tín hiệu cho phép xuất tín hiệu xung, 4 – 20mA, RS485 để kết nối với PLC, tủ điều khiển, hệ thống giám sát trung tâm.
• Gioăng, phớt làm kín đảm bảo độ kín khí, ngăn rò rỉ dầu, giúp đồng hồ vận hành an toàn, ổn định.

2. Nguyên lý hoạt động đồng hồ đo lưu lượng dầu dạng tuabin

Khi dòng dầu chảy qua thân đồng hồ, lực dòng chảy tác động trực tiếp lên cánh tuabin, làm cánh tubin quay. Tốc độ quay tỉ lệ thuận với lưu lượng dầu chảy qua đường ống. Mỗi vòng quay của tuabin sẽ được cảm biến từ, cảm biến Hall ghi nhận, chuyển đổi thành tín hiệu điện. tín hiệu được xử lý để xác định lưu lượng tức thời và tổng lưu lượng dầu đã đi qua đồng hồ. Dữ liệu đo được hiên thị trực tiếp trên màn hình, truyền về hệ thống điều khiển thông qua tín hiệu xung, 4 -20mA, RS485. Với nguyên lý đo trực tiếp theo dòng chảy, đồng hồ tuabin đo lưu lượng dầu cho độ chính xác cao, phản hồi nhanh, phù hợp với hệ thống cần kiểm soát lưu lượng dầu liên tục.

> Xem thêm: Thiết bị xăng dầu

III. Thông số kỹ thuật cơ bản đồng hồ đo lưu lượng dạng tuabin

• Tên sản phẩm: Đồng hồ đo lưu lượng dang tuabin
• Kích thước: DN15 – DN300
• Độ chính xác: ±0,5% - ±1%
• Áp suất: PN16 – PN40
• Chất liệu: Inox, thép carbon, hợp kim nhôm
• Kiểu kết nối: Ren, mặt bích
• Tín hiệu ngõ ra: Xung, 4 – 20mA, RS485
• Nguồn cấp: Pin, 12V – 24VDC
• Ứng dụng: Công nghiệp, xăng dầu, năng lượng
• Bảo hành: 12 tháng

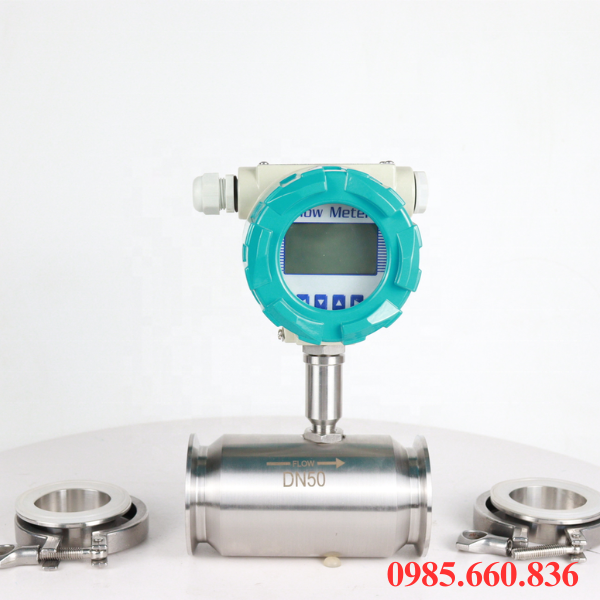

IV. Ưu điểm nổi bật đồng hồ đo lưu lượng dầu dạng tuabin

Đồng hồ đo lưu lượng dầu dạng tuabin giải pháp đo lưu lượng dầu chính xác, ổn định, hiệu quả, ứng dụng rộng rãi trong các hệ thống công nghiệp nhờ nhiều ưu điểm vượt trội.

• Độ chính xác cao, ổn định dựa trên tốc độ quay của cánh tuabin cho kết quả đo chính xác, sai số thấp, đáp ứng hệ thống yêu cầu kiểm soát nghiêm ngặt.
• Thời gian đáp ứng nhanh, phản hồi tức thời khi lưu lượng thay đổi, giúp theo dõi và điều chỉnh kịp thời trong quá trình vận hành.
• Dải đo rộng, có khả năng đo hiệu quả từ lưu lượng thấp đến cao, phù hợp nhiều quy mô đường ống, công suất hệ thống.
• Khả năng làm việc với nhiều loại dầu, đo tốt dầu diesel, dầu DO, dầu thủy lực, dầu bôi trơn với độ nhớt phù hợp.
• Thân được làm từ chất liệu chịu áp lực, ăn mòn, cánh tuabin, ổ bi bền bỉ, giúp thiết bị vận hành ổn định trong thời gian dài.
• Dễ tích hợp với hệ thống điều khiển, hỗ trợ nhiều tín hiệu ngõ ra như xung, 4- 20mA, RS485, thuận kết nối PLC, SCADA.
• Thuận tiện lắp đặt, bảo trì nhờ cấu tạo đơn giản, dễ tháo lắp, kiểm tra, bảo dưỡng, giúp giảm chi phí vận hành.

V. Top 5 đồng hồ đo lưu lượng dầu dạng tuabin phổ biến hiện nay

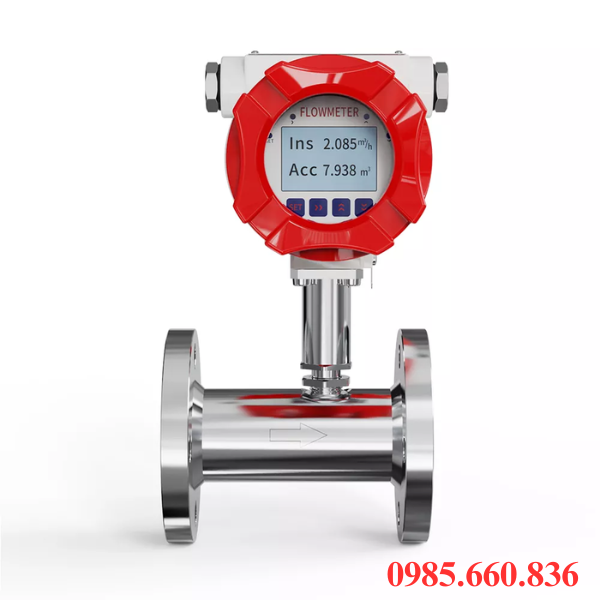

1. Đồng hồ đo lưu lượng dầu dạng tuabin Trung Quốc

• Độ chính xác ổn định, dải đo rộng
• Phù hợp đo dầu diesel, dầu DO, dầu thủy lực
• Là dòng đồng hồ tuabin đo dầu phổ biến tại thị trường Việt Nam
• Giá thành hợp lý, dễ thay thế, bảo trì

2. Đồng hồ đo lưu lượng dầu dạng tuabin Malaysia

• Thiết kế chắc chắn, chất liệu chịu áp lực tốt
• Hỗ trợ tín hiệu xung, 4 – 20Ma, RS485
• Dễ tích hợp PLC, SCADA trong nhà máy
• Phù hợp hệ thống đo dầu công nghiệp

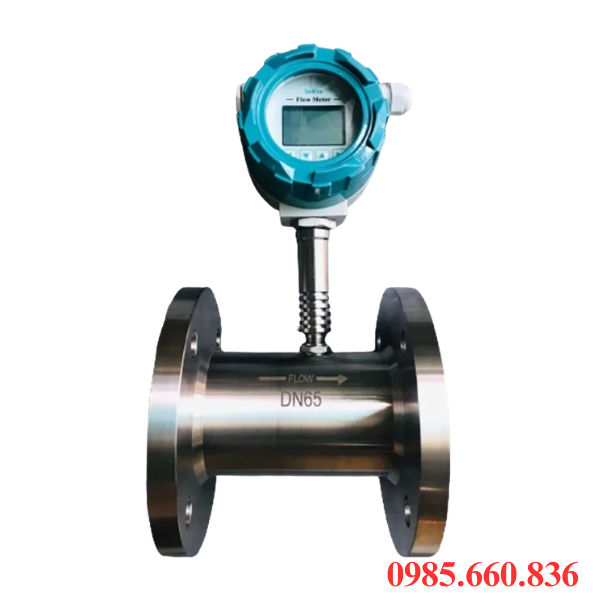

3. Đồng hồ đo lưu lượng dầu dạng tuabin Anh Quốc

• Thương hiệu uy tín, độ chính xác cao
• Hoạt động ổn định trong môi trường áp suất, nhiệt độ cao
• Phù hợp hệ thống yêu cầu đo lường nghiêm ngặt
• Tuổi thọ dài, ít sai lệch theo thời gian

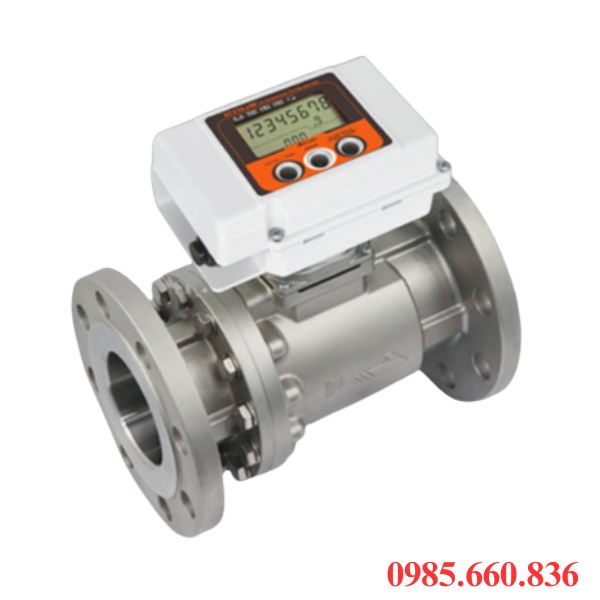

4. Đồng hồ đo lưu lượng dầu dạng tuabin Nhật bản

• Chất lượng cao, độ bên vượt trội
• Sai số thấp, độ lặp lại tốt
• Phù hợp đo dầu công nghiệp vận hành liên tục
• Đáp ứng các tiêu chuẩn kỹ thuật khắt khe

5. Đồng hồ đo lưu lượng dầu dạng tuabin ATO/Metertalk

• Dòng phổ thông, dễ sử dụng
• Có màn hình hiển thị lưu lượng rõ ràng
• Phù hợp hệ thống vừa và nhỏ
• Chi phí đầu tư hợp lý, hiệu quả kinh tế cao

VI. Tiêu chí lựa chọn đồng hồ đo lưu lượng dầu dangh tuabin phù hợp

Để đảm bảo đồng hồ đo lưu lượng dầu dạng tuabin hoạt động chính xác, ổn định, phù hợp với hệ thống, việc lựa chọn cần dựa trên nhiều tiêu chí kỹ thuật.

• Xác định rõ loại dầu sử dụng như dầu diesel, dầu DO, dầu thủy lực, dầu bôi trơn để chọn đồng hồ có chất liệu và dải độ nhớt phù hợp.
• Dải lưu lượng làm việc nên chọn đồng hồ có dải đo phù hợp với lưu lương thực tế, tránh chọn quá nhỏ hay quá lớn gây sai số.
• Kích thước đường ống đồng hồ cần tương thích với kích thước đường ống hiện có để đảm bảo lắp thuận tiện, đo chính xác.
• Áp suất, nhiệt độ làm việc nên đảm bảo đồng hồ chịu được điều kiện áp suất và nhiệt độ của hệ thống dầu.
• Tín hiệu ngõ ra cần lựa chọn loại tín hiệu xung, 4 – 20mA, RS485 để dễ dàng kết nối PLC, SCADA.
• Chất liệu cấu tạo nên ưu tiên thân inox, thép carbon cho môi trường làm việc khắc nghiệt, yêu cầu độ bền cao.
• Thương hiệu, nguồn gốc cần lựa chọn các hãng uy tín, phổ biến tại Việt Nam để đảm bảo chất lượng, dễ bảo hành, thay thế.
• Chi phí dầu tư nên cân đối giữa giá thành, hiệu quả sử dụng lâu dài của đồng hồ đo lưu lượng dầu dạng tuabin.

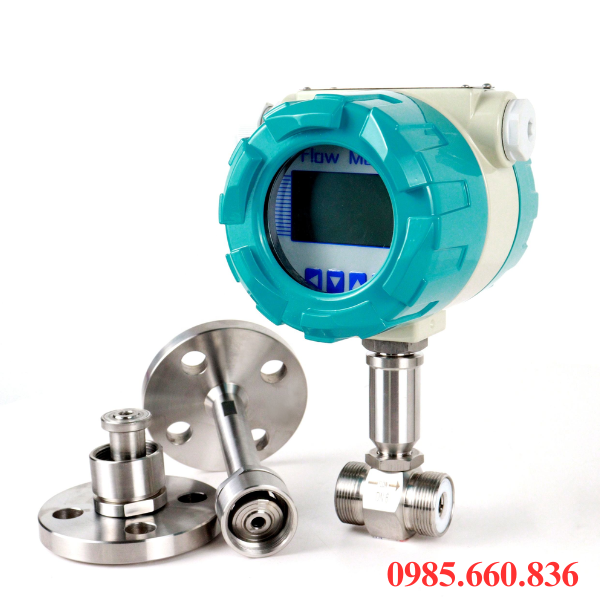

VII. Báo giá, bảng giá đồng hồ đo lưu lượng dầu dạng tuabin

Giá của đồng hồ đo lưu lượng dầu dạng tuabin trên thị trường hiện nay phụ thuộc vào nhiều yếu tố như kích thước, dải đo lưu lượng, độ chĩnh xác, chất liệu cấu tạo, tín hiệu ngõ ra, thương hiệu sản xuất. Một số dòng phổ thông thường có mức giá hợp lý, phù hợp cho hệ thống vừa và nhỏ. Trong khi các thương hiệu cao cấp có giá cao hơn do yêu cầu kỹ thuật và độ bền vượt trội.

Tại Thuận Phát tất cả các sản phẩm đều có nguồn gốc xuất xứ rõ ràng, bảo hành lên đến 12 tháng, đầy đủ CO~CQ. Nhiều năm kinh nghiệm, đôi ngũ kỹ thuật giỏi luôn sẵn sàng hỗ trợ tư vấn kỹ thuật đầy đủ, cung cấp phụ kiện đi kèm chính hãng. Để nhận báo giá chính xác, bảng giá cập nhật, quý khách nên cung cấp thông tin chi tiết về hu cầu sử dụng và điều kiện lắp đặt nhằm lựa chọn được đồng hồ đo lưu lượng dầu tuabin phù hợp. Dưới đây là bảng giá tham khảo các model đồng hồ đo lưu lượng dầu dạng tuabin để quý khách có thể tham khảo.

Lưu ý: Bảng giá trên chỉ để tham khảo, giá thành có thể thay đổi tùy vào kích thước, chất liệu, môi trường ứng dụng, để tìm hiều rõ hơn về giá vui lòng liên hệ 0985.660.841
