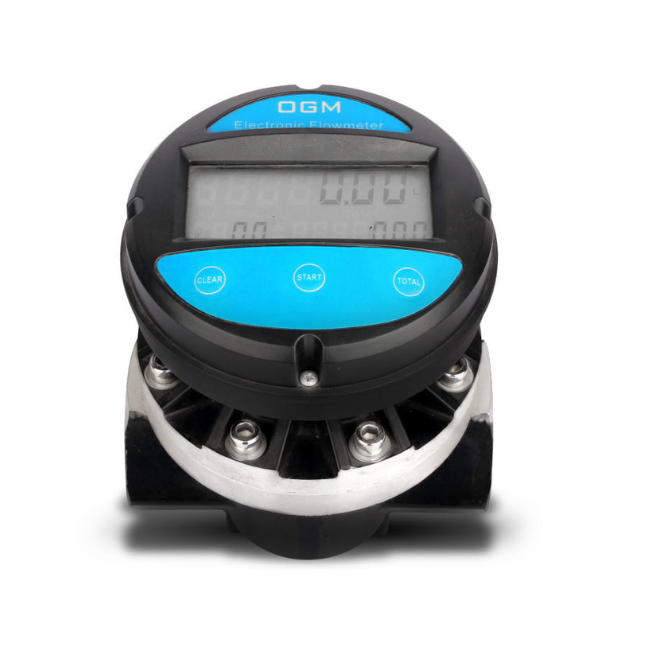

Đồng hồ đo xăng dầu OGM-25 E

I. Khái quát về đồng hồ đo xăng dầu OGM-25 E

Đồng hồ đo xăng dầu OGM-25 E dùng để đo lưu lượng nhiên liệu dạng lỏng như xăng, dầu diesel, dầu DO, dầu thủy lực. Thuộc series sử dụng cơ chế bánh răng oval cho độ chính xác cao, ổn định và bền bỉ trong quá trình làm việc. Khác với các dòng OGM hiển thị cơ, OGM-25 E là phiên bản điện tử, tích hợp màn hình hiển thị kỹ thuật số, cảm biến xung điện tử, dễ đọc kết quả lưu lượng, quản lý và kết nối với hệ thống điều khiển tự động.

Thiết kế nhỏ gọn, cấu tạo chắc chắn, đo chính xác, nên được ứng dụng rộng rãi tại cây xăng mini, trạm bơm dầu công nghiệp, xe bồn, kho chứa nhiên liệu, nhà máy, xưởng sản xuất có hệ thống cấp dầu tự động. Là giải pháp đo nhiên liệu hiệu quả, hiện đại và tiết kiệm chi phí, phù hợp cho cả quy mô dân dụng lẫn công nghiệp.

II. Thiết kế, nguyên lý hoạt động đồng hồ đo xăng dầu OGM-25 E

1. Thiết kế của đồng hồ đo xăng dầu OGM-25 E

Thiết kế kiểu dáng nhỏ gọn, chắc chắn, kết cấu cơ – điện tử kết hợp, đồng hồ đo xăng dầu OGM-25 E phù hợp lắp đặt trong nhiều môi trường làm việc khác nhau, thân gia công tỉ mỉ, đảm bảo độ kín, khả năng chịu áp lực tốt.

• Thân làm từ nhôm đúc, inox, gang tùy model, chất liệu bền bỉ, chống ăn mòn tốt, phù hợp với các loại nhiên liệu như dầu DO, xăng, dầu thủy lực.
• Bánh răng oval là chi tiết đo chính, được chế tạo chính xác cao, đảm bảo lưu lượng đo ổn định và sai số thấp.
• Cảm biến xung điện tử tích hợp trong thân máy, có nhiệm vụ phát tín hiệu điện tử tương ứng với thể tích nhiên liệu đi qua.
• Mặt hiển thị điện tử LCD cho phép người dùng quan sát dễ dàng lưu lượng tức thời và tổng lượng nhiên liệu đi qua.
• Đầu nối ren hoặc mặt bích tiêu chuẩn thường là ren 1 inch dễ dàng lắp ghép với hệ thống ống dẫn sẵn có.

2. Nguyên lý hoạt động đồng hồ đo xăng dầu OGM-25 E

Đồng hồ đo xăng dầu OGM-25 E hoạt động dựa trên nguyên lý bánh răng oval , cơ chế đo lưu lượng thể tích chính xác, phổ biến trong thiết bị đo nhiên liệu. Khi nhiên liệu đi qua thân đồng hồ, áp lực dòng chảy sẽ làm quay hai bánh răng oval nằm trong buồng đo. Mỗi vòng quay tương ứng với một thể tích nhiên liệu cố định đi qua đồng hồ.

Cảm biến gắn trong thân đồng hồ thường là cảm biến từ hoặc cảm biến Hall sẽ ghi nhạn số vòng quay của bánh răng và chuyển tín hiệu xung điện đến bộ xử lý LCD. Đồng hồ tính toán và hiển thị lưu lượng tức thời, cũng như tổng lượng nhiên liệu chảy qua. Nguyên lý mang lại ưu điểm là độ chính xác cao, ít ảnh hưởng bởi độ nhớt, dao động áp suất, Không cần nguồn điện cho phần cơ học, có thể đo được nhiều loại nhiên liệu khác nhau. Sử dụng trong các hệ thống bơm dầu tự động, trạm cấp phát nhiên liệu, tích hợp vào bộ điều khiển lưu lượng điện tử.

III. Thông số kỹ thuật đồng hồ đo xăng dầu OGM-25 E

• Model: OGM-25 E
• Kiểu đo: Bánh răng oval
• Kích thước: DN25
• Lưu lượng: 20 – 120 lít/phút
• Áp suất: 10bar
• Nhiệt độ: -10 – 60 độ C
• Sai số: ±0.5%
• Chất liệu: Nhôm, inox 304, gang, nhựa POM
• Độ nhớt: 0.5 – 1000 cP
• Hiển thị: Điện tử
• Nguồn điện cảm biến: DC 3V – 24V
• Đầu ra: Xung điện tử
• Xuất xứ: Trung Quốc, Đài Loan, Italy
• Bảo hành: 12 tháng

> Xem thêm: Thiết bị xăng dầu

IV. Ưu, nhược điểm đồng hồ đo xăng dầu OGM-25 E

1. Ưu điểm đồng hồ đo xăng dầu OGM-25 E

Được nhiều đơn vị tin dùng nhờ thiết kế hiện đại, độ chính xác cao, khả năng hoạt động ổn định trong nhiều môi trường khác nhau, đồng hồ đo xăng dầu OGM-25 E nổi bật nhờ ưu điểm.

• Tích hợp màn hình LCD điện tử cho phép hiển thị lưu lượng tức thời và tổng lưu lượng, xuất tín hiệu xung điện tử để kết nối PLC, bộ điều khiển.
• Thân với chất liệu nhôm, inox, gang đúc, chống ăn mòn, chịu áp lực tốt, phù hợp bới nhiều loại nhiên liệu như xăng, dầu DO, dầu nhớt,…
• Sử dụng cơ chế bánh răng oval, đo thể tích chính xác, ít bị ảnh hưởng bởi độ nhớt hoặc áp suất dòng chảy, đảm bảo kết quả đo ổn định.
• Làm việc hiệu quả trong dải lưu lượng rộng 20 – 120 lít/phút, không bị ảnh hưởng bởi nhiệt độ, rung động nhẹ trong hệ thống.
• Kết nối ren, mặt bích tiêu chuẩn giúp lắp đặt nhanh chóng, dễ tháo rời, vệ sinh bánh răng và kiểm tra cảm biến khi cần.
• Kết nối được với bộ hiển thị rời, bộ điều khiển tự độn, phần mềm quản lý lưu lượng, giúp tối ưu hóa vận hành và giám sát nhiên liệu chính xác.

2. Nhược điểm đồng hồ đo xăng dầu OGM-25 E

• Không phù hợp với chất lỏng có tạp chất hoặc cặn bẩn vì có thể làm kẹt bánh răng, ảnh hưởng đến độ chính xác, gây hỏng.
• Giới hạn trong dải lưu lượng 20 – 120 lít/phút, vượt giới hạn có thể sai số tăng gây hư hại cơ cấu bánh răng.
• Do tích hợp cảm biến điện tử và mạch hiển thị, giá OGM-25 E cao hơn các dòng đồng hồ cơ học thông thường.
• Không thích hợp cho môi trường có độ rung mạnh, va đập vì dễ lầm ảnh hưởng đến cảm biến, phụ kiện điện tử.

V. Ứng dụng đồng hồ đo xăng dầu OGM-25 E

Thiết kế nhỏ gọn, dễ lắp đặt phù hợp cho quy mô dân dụng, công nghiệp, đồng hồ đo xăng dầu OGM-25 E được sử dụng rộng rĩa trong nhiều lĩnh vực.

• Trạm bơm, cây xăng mini để đo lưu lượng dầu diesel, xăng, dầu DO, giúp theo dõi chính xác lượng nhiên liệu đã bơm ra.
• Xe bồn chở nhiên liệu giúp kết nối với bộ hiển thị, hệ thống định lượng tự động, lắp trực tiếp trên đường ống xuất nhập.
• Nhà máy, xưởng sản xuất công nghiệp trong hệ thống cấp dầu bôi trơn, dầu thủy lực, dầu nhiên liệu để kiểm soát lưu lượng, quản lý lượng dầu tiêu thụ.
• Kho chứa, hệ thống quản lý nhiên liệu tập trung để giám satsluwu lượng ra vào của nhiên liệu trong kho chứa lớn, kết nối với phần mềm quản lý.
• Bộ kit bơm dầu tự động thành phần đo chính của kit bơm dầu ETM, MFP, cho phép hiển thị và xuất xung điện tử.

VI. Hướng dẫn lựa chọn đồng hồ đo xăng dầu OGM-25 E phù hợp

Việc lựa chọn đúng đồng hồ đo xăng dầu OGM-25 E không chỉ giúp đảm bảo độ chính xác, bền mà còn tối ưu hiệu quả hoạt động, khi lựa chọn đồng hồ cần lưu ý những tiêu chí như:

• Xác định nhiên liệu cần đo là dầu diesel, dầu DO, dầu thủy lực, dung môi, hóa chất, nhiên liệu có tính ăn mòn cao, hệ thống cấp dầu công nghiệp nặng.
• Dải lưu lượng của hệ thống hoạt động tốt trong khoảng 20 – 120 lít/phút, lưu lượng lớn hơn nên chuyển sang OGM-40 E, 50E đảm bảo độ chính xác.
• Đảm bảo áp suất không vượt quá 10bar, nhiệt độ -10 – 60 độ C, môi trường khắc nghiệt nên chọn model chuẩn bảo vệ IP65 trở lên.
• Đọc trực tiếp thì chọn OGM-25 E có màn hình LCD liền, cần truyền dữ liệu nên chọn phiên bản có đầu ra xung điện để kết nối hệ thống quản lý.
• Dòng Đài Loan, Italy thường có độ chính xác, độ bền cao hưn dòng phổ thông Trung Quốc, nên mua tại đơn vị phân phối uy tín, đầy đủ CO~CQ, bảo hành.
• Dùng cho cây xăng mini, trạm cấp dầu quy mô nhỏ chọn nhôm cho tiết kiệm, dùng cho nhà máy, dây chuyền nên sử dụng inox để vận hành lâu dài.

VII. Một số câu hỏi thường gặp về đồng hồ đo xăng dầu OGM-25 E

Đồng hồ đo xăng dầu OGM-25 E dùng cho những loại nhiên liệu nào?

• Sử dụng được nhiều nhiên liệu khác nhau như xăng, dầu diesel, dầu DO, dầu hảo, dầu thủy lực, dầu nhớt. Chất liệu nhôm, inox chống ăn mòn giúp hoạt động ổn định với chất lỏng có độ nhớt trung bình đến cao.

Sai số của OGM-25 E là bao nhiêu?

• Sai số trng bình nằm trong khoảng ±0,5% – ±1%, đảm bảo tính chính xác cho cả các ứng dụng công nghiệp và trạm cấp phát nhiên liệu, lắp đặt và bảo trì đúng cách, giữ ổn định và chính xác lâu dài.

Vị trí lắp đặt của đồng hồ trong hệ thống bơm dầu là ở đâu?

• Có thể lắp ở đầu ra, đầu hút của bơm, tùy cấu hình hệ thống, để đảm bảo hiệu suất, nên lắp sau bơm và trước van khóa, ở vị trí đường ống thẳng và sạch, đúng chiều dòng chảy được ký hiệu trên thân đồng hồ.

Có dùng được cho xăng sinh học E5, E10 không?

• Được thiết kế chịu được nhiên liệu pha ethanol nhờ chất liệu gioăng và trục chống ăn mòn, phù hợp với xăng sinh học, xăng không chì, và các dung môi nhẹ.

Khi nào cần hiệu chuẩn lại đồng hồ đo OGM-25 E?

• Sau thời gian dài sử dụng, nên hiệu chuẩn định kỳ 6 – 12 tháng/lần để đảm bảo độ chính xác, việc hiệu chuẩn có thể thực hiên trực tiếp trên màn hình điện tử, thiết bị điều khiển trung tâm nếu hệ thống có tích hợp.

OGM-25 E dùng nguồn điện gì?

• Tùy vào từng phiên bản, đồng hồ có thể hoạt động bằng pin lithium 3V, nguồn DC12V, 24V, ở một số model có khả năng xuất tín hiệu xung để kết nối với bộ điều khiển tự động hoặc hệ thống quản lý nhiên liệu.

Mua đồng hồ OGM-25 E chính hãng ở đâu?

• Nên lựa chọn các nhà phân phối uy tín, những đơn vị chuyên cung cấp đồng hồ đo lưu lượng xăng dầu chính hãng, đầy đủ CO~CQ, hỗ trự lắp đặt, bảo hành, tư vấn kỹ thuật tận nơi.

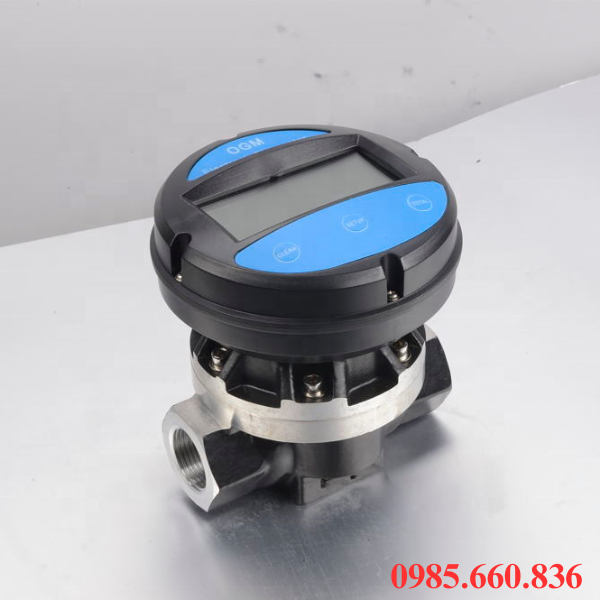

VIII. Lý do lựa chọn Thuận Phát là đơn vị mua đồng hồ OGM-25 E

Khi lựa chọn mua đồng hồ đo xăng dầu OGM-25 E, việc tìm đúng nhà cung cấp uy tín là yếu tố quan trọng đển đảm bảo chất lượng và độ bền của thiết bị. Thuận Phát Valve hiện là một trong những đơn vị hàng đầu trong lĩnh vực cung cấp đồng hồ đo nhiê liệu chính hãng tại Việt Nam. Tất cả các sản phẩm chúng tôi cung cấp đều được nhập khẩu chính hãng, đầy đủ CO~CQ độ chính xác cao, bền bỉ, an toàn khi sử dụng. Ngoài ra, công ty còn cung cấp đa dạng model khác nhau để khách hàng dễ lựa chọn sản phẩm phù hợp với nhu cầu đo lường thực tế.

Đội ngũ kỹ thuật được đào tạo chuyên sâu, sẵn sàng tư vấn, hướng dẫn lắp đặt và hiệu chuẩn tại chỗ, đảm bảo đồng hồ hoạt động ổn định, đạt hiệu suất tối đa. Chính sách bảo uy tín lên đến 12 tháng, hỗ trợ kỹ thuật nhanh, giá cả cạnh tranh, công khai minh bạch. Với uy tín, kinh nghiệm nhiều năm trong ngành, Thuận Phát cam kết mang đến cho quý khách những sản phẩm chất lượng cao, giá thành hợp lý, dịch vụ tận tâm, đáp ứng mọi nhu cầu. Để biết thêm thông tin chi tiết quý khách vui lòng gọi qua số điện thoại 0985.660.836 để được hỗ trợ tưu vấn, báo giá, hỗ trợ lựa chọn sản phẩm phù hợp nhất.

Tham khảo: Đồng hồ đo xăng dầu OGM-25 Q
