Đồng hồ đo xăng dầu M-40

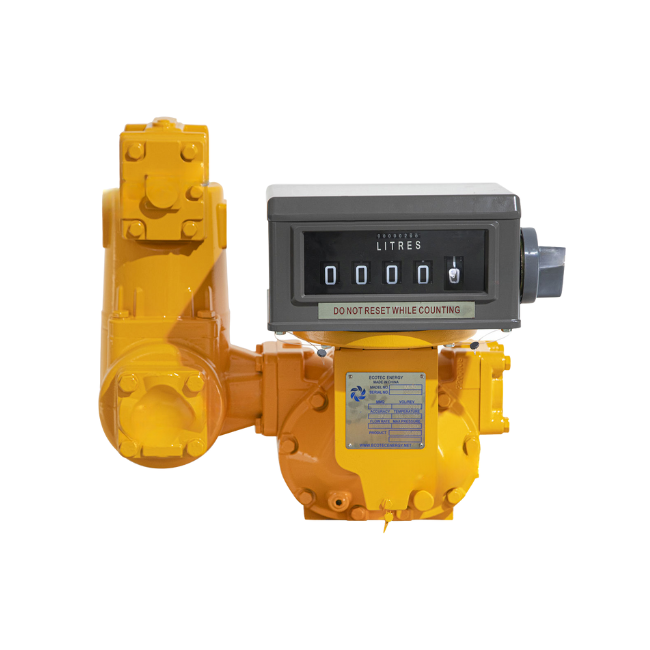

I. Tổng quan về đồng hồ đo xăng dầu M-40

Đồng hồ đo xăng dầu M-40 liệu được sử dụng rộng rãi trong các hệ thống bơm, cấp phát và quản lý nhiên liệu công nghiệp. Thuộc dòng đồng hồ bánh răng oval, nổi bật với khả năng đo chính xác cao, hoạt động ổn định và bền bỉ trong nhiều điều kiện môi trường khác nhau. Thiết kế với kích thước ren DN40 phù hợp cho các hệ thống có lưu lượng trung bình – lớn, sử dụng trong trạm bơm dầu diesel, xe bồn, kho nhiên liệu, hoặc nhà máy sản xuất cơ khí.

Thiết bị có thể đo được nhiều loại chất lỏng khác nhau như xăng, dầu DO, dầu nhớt, hóa chất nhẹ mà vẫn đảm bảo độ chính xác ±0.5%. Cấu trúc nhỏ gọn, dễ lắp đặt và độ bền cao, không chỉ đáp ứng yêu cầu kỹ thuật nghiêm ngặt của ngành nhiên liệu mà còn giúp doanh nghiệp quản lý và kiểm soát lượng tiêu thụ nhiên liệu hiệu quả hơn. Tích hợp với bộ hiển thị cơ - điện tử, giúp theo dõi dữ liệu trực tiếp hoặc kết nối với hệ thống quản lý tự động.

II. Thông số kỹ thuật đồng hồ đo xăng dầu M-40

• Model: M-40
• Kiểu đo: Bánh răng oval
• Kích cỡ: DN40
• Lưu lượng: 20 – 120 lít/phút
• Áp suất: 3.5 MPa
• Nhiệt độ: -10°C đến 60°C
• Độ chính xác: ±0.5%
• Kiểu hiển thị: Cơ hoặc điện tử
• Chất liệu thân đồng hồ:Nhôm đúc, inox, gang
• Vật liệu gioăng làm kín: Cao su NBR hoặc Viton
• Cổng kết nối: Ren ngoài BSP, NPT
• Chất lỏng: Xăng, dầu diesel, dầu hỏa, dầu nhớt, hóa chất nhẹ,…
• Xuất xứ: Trung Quốc, Đài Loan, Ý
• Bảo hành: 12 tháng

> Xem thêm: Thiết bị xăng dầu

III. Ưu, nhược điểm đồng hồ đo xăng dầu M-40

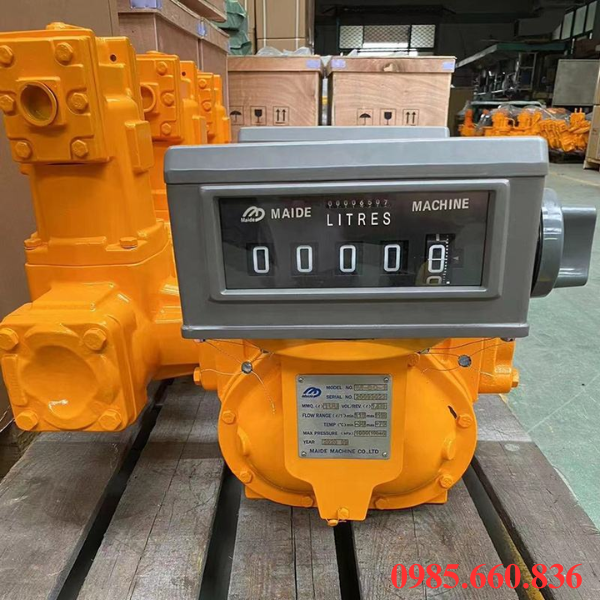

1. Ưu điểm đồng hồ đo xăng dầu M-40

Là sự lựa chọn lý tưởng cho các hệ thống bơm, cấp phát và quản lý nhiên liệu, đồng hồ đo xăng dầu M-40 nổi bật nhờ sở hữu nhiều ưu điểm sau:

• Độ chính xác cao, sai số thấp, chỉ khoảng ±0.5%, giúp kiểm soát chính xác lượng nhiên liệu nạp – xả, hạn chế thất thoát trong quá trình vận hành.
• Công nghệ đo tiên tiến nhờ ứng dụng nguyên lý bánh răng oval cho phép đo thể tích chất lỏng ổn định, không bị ảnh hưởng bởi độ nhớt hoặc áp suất dòng chảy.
• Vận hành ổn định và êm ái bởi các bộ phận cơ khí được gia công chính xác, giúp đồng hồ hoạt động trơn tru, hạn chế rung lắc và tiếng ồn.
• Độ bền cao với chất liệu thân nhôm, inox hoặc gang đúc nguyên khối, chống ăn mòn và chịu được áp suất lớn, thích hợp cho nhiều môi trường công nghiệp.
• Dễ lắp đặt và sử dụng nhờ thiết kế ren tiêu chuẩn DN40, nhỏ gọn, lắp được trên nhiều hệ thống bơm dầu hoặc đường ống hiện có mà không cần thay đổi cấu trúc.
• Hiển thị rõ ràng có thể chọn mặt hiển thị cơ hoặc hiển thị điện tử màn hình LCD, giúp đọc kết quả nhanh và chính xác.
• Tương thích đa dạng chất lỏng như xăng, dầu diesel, dầu nhớt, dầu hỏa, hóa chất nhẹ, đáp ứng nhu cầu trong nhiều lĩnh vực khác nhau.
• Dễ bảo trì, chi phí thấp với ấu trúc đơn giản, dễ tháo lắp và vệ sinh; phụ kiện thay thế sẵn có, giúp tiết kiệm chi phí vận hành lâu dài.
• Ứng dụng linh hoạt sử dụng hiệu quả trong trạm bơm dầu, xe bồn, nhà máy sản xuất, kho chứa nhiên liệu hoặc hệ thống quản lý tự động.

2. Nhược điểm đồng hồ đo xăng dầu M-40

• Không phù hợp với lưu lượng quá lớn, áp ứng tốt các hệ thống có lưu lượng trung bình.
• Chỉ đo được chất lỏng có độ nhớt nhất định, không thích hợp cho dung dịch quá đặc, chứa hạt rắn có thể làm kẹt bánh răng oval.
• Nếu lắp sai chiều mũi tên, lẫn khí trong đường ống, đồng hồ sẽ đo sai số lớn hoặc không hoạt động ổn định.
• Sau thời gian sử dụng, cặn bẩn và tạp chất có thể bám vào bánh răng, ảnh hưởng đến độ chính xác nếu không được bảo dưỡng thường xuyên.

IV. Cấu tạo, nguyên lý hoạt động đồng hồ đo xăng dầu M-40

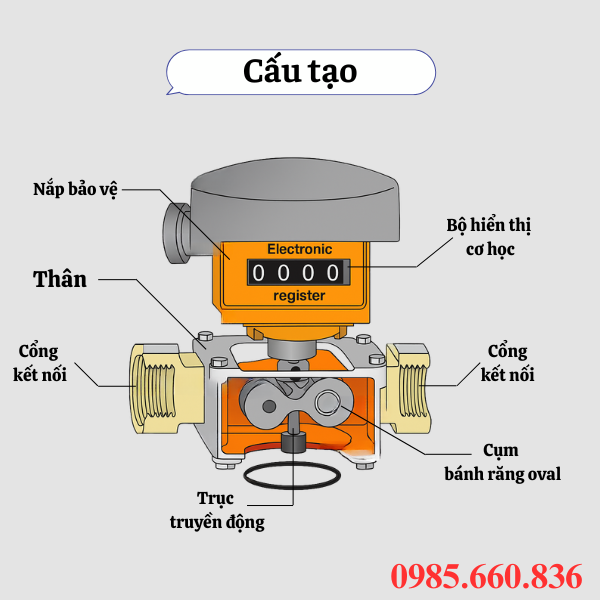

1. Cấu tạo đồng hồ đo xăng dầu M-40

Thiết kế kiểu bánh răng oval giúp đo thể tích dòng chảy chính xác và ổn định, mỗi bộ phận đồng hồ đo xăng dầu M-40 đều có vai trò riêng, hỗ trợ lẫn nhau để tạo nên hệ thống đo lưu lượng hiệu quả.

• Thân với chất liệu nhôm, inox, gang có độ bền cao, chịu áp suất lớn, chống ăn mòn tốt, bên ngoài thân có mũi tên chỉ hướng dòng chảy, giúp lắp đặt đúng chiều hoạt động.
• Cụm bánh răng oval, bộ phận quan trọng gồm hai bánh răng hình oval được đặt vuông góc với nhau, khi nhiên liệu chảy qua, bánh răng quay và thể tích được xác định qua số vòng quay.
• Trục truyền động giúp truyền chuyển động từ bánh răng đến bộ hiển thị, cấu tạo từ thép không gỉ, hạn chế mài mòn và tăng tuổi thọ cho đồng hồ.
• Bộ hiển thị cơ học hiển thị bằng số và kim quay hoặc điện tử màn hình LCD, dễ dàng đọc giá trị lưu lượng tức thời và tổng lưu lượng.
• Gioăng làm kín chất liệu cao su NBR hoặc Viton, có khả năng chống rò rỉ nhiên liệu và chịu được hóa chất, nhiệt độ cao.
• Nắp bảo vệ để bảo vệ bộ phận bên trong khỏi bụi bẩn, va đập, thời tiết khắc nghiệt, có thể tháo rời dễ dàng khi cần kiểm tra hoặc vệ sinh.
• Cổng kết nối dễ dàng lắp đặt trực tiếp vào đường ống, đầu bơm, được thiết kế ren ngoài DN40 phù hợp tiêu chuẩn BSP/NPT.

2. Nguyên lý hoạt động đồng hồ đo xăng dầu M-40

Đồng hồ đo xăng dầu M-40 hoạt động dựa trên nguyên lý quay của cặp bánh răng oval, cơ chế đo lưu lượng thể tích chính xác và ổn định. Khi nhiên liệu được bơm qua đầu vào áp lực dòng chảy sẽ tác động trực tiếp lên hai bánh răng trong buồng đo. Hai bánh răng được lắp vuông góc, ăn khớp nhau chính xác, mỗi vòng quay tương ứng với một thể tích nhiên liệu xác định, giúp đồng hồ đo được thể tích dòng chảy thực tế đi qua.

Chuyển động quay truyền tới bộ đếm cơ, cảm biến xung điện tử thông qua trục truyền động trung tâm, độ chính xác cao không bị ảnh hưởng bởi độ nhớt, nhiệt độ hay áp suất. Phiên bản cơ học thì số vòng quay được hiển thị trực tiếp bằng kim và bánh răng số. Bản điện tử, cảm biến xung nhận tín hiệu và chuyển đổi thành dữ liệu hiển thị trên màn hình LCD, đồng thời có thể xuất tín hiệu ra bộ điều khiển ngoài hoặc hệ thống quản lý nhiên liệu. Sau mỗi vòng quay, bánh răng tiếp tục đẩy nhiên liệu ra đầu ra tạo thành chu kỳ đo lặp lại liên tục, giúp thiết bị đo được lưu lượng tức thời và tổng lưu lượng chính xác trong suốt quá trình vận hành.

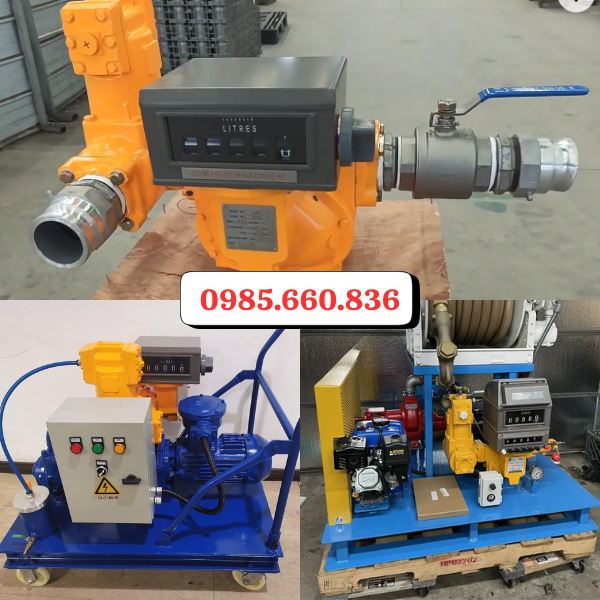

V. Ứng dụng đồng hồ đo xăng dầu M-40

Được sử dụng rộng rãi trong nhiều lĩnh vực, đồng hồ đo xăng dầu M-40 nhờ khả năng hoạt động ổn định, bền bỉ, độ chính xác cao nên là sự lựa chọn hàng đầu cho nhiều hệ thống.

• Hệ thống bơm, cấp phát nhiên liệu được lắp tại các trạm bơm dầu, cây xăng nội bộ, bồn chứa nhiên liệu, giúp đo lượng xăng dầu cấp cho phương tiện hoặc máy móc, kiểm soát lượng nhiên liệu xuất – nhập chính xác.
• Nhà máy và khu công nghiệp để đo dầu DO, FO, dầu thủy lực hoặc dung môi công nghiệp trong dây chuyền sản xuất, theo dõi lưu lượng tiêu thụ nhiên liệu cho máy phát điện, lò hơi.
• Xe bồn và hệ thống di động giúp đo chính xác lượng xăng dầu xuất – nhập, kết hợp cảm biến xung để kết nối với bộ ghi dữ liệu hoặc hệ thống GPS quản lý nhiên liệu.
• Lĩnh vực hàng hải và vận tải ứng dụng trên tàu thuyền, xà lan, trạm tiếp nhiên liệu thủy, đảm bảo kiểm soát lượng dầu nạp và tiêu thụ trên tàu.
• Lĩnh vực nông nghiệp và xây dựng sử dụng cho máy móc nông nghiệp, xe cơ giới, máy phát điện, máy công trình, nơi cần đo lường và cấp nhiên liệu chính xác.

VI. Tiêu chí lựa chọn đồng hồ đo xăng dầu M-40 phù hợp

Để đồng hồ đo xăng dầu M-40 vận hành hiệu quả, bền bỉ, người vận hành cần lưu ý những tiêu chí lựa chọn sản phẩm phù hợp với hệ thống.

• Xác định lưu lượng trung bình của hệ thống thường 20–120 lít/phút, chọn đồng hồ có kích thước đầu nối phù hợp, lưu lượng quá thấp hoặc quá cao so với ngưỡng hoạt động, kết quả đo sẽ sai lệch.
• Đo được nhiều loại chất lỏng như xăng, dầu DO, dầu FO, dầu thủy lực, dung môi, hóa chất nhẹ, kiểm tra chất liệu thân có tương thích với nhiên liệu để tránh ăn mòn và giảm tuổi thọ thiết bị.
• Độ nhớt ảnh hưởng đến tốc độ quay của bánh răng, làm tác động đến độ chính xác, sử dụng cho dầu đặc, môi trường nhiệt độ cao, nên chọn loại có sai số thấp và khả năng chịu nhiệt tốt.
• Hiển thị cơ phù hợp với nhu cầu đo tại chỗ, không cần kết nối điện tử, dòng điện tử hiển thị bằng màn hình LCD, xuất tín hiệu xung để kết nối với hệ thống quản lý hoặc máy tính.
• Kiểm tra áp suất đường ống, chọn đồng hồ có khả năng chịu áp tối đa từ 10–20 bar, môi trường ngoài trời, hóa chất, nên dùng đồng hồ có lớp phủ chống ăn mòn và nắp bảo vệ.
• Chọn sản phẩm chính hãng, đầy đủ CO-CQ, đơn vị phân phối uy tín để đảm bảo chất lượng, ưu tiên đồng hồ có bảo hành, sẵn phụ kiện thay thế khi cần bảo trì.

VII. Quy trình vận hành an toàn, tiết kiệm của đồng hồ đo xăng dầu M-40

Trước khi vận hành đồng hồ đo xăng dầu M-40 cần đảm bảo đường ống, van và khớp nối được lắp đúng chiều dòng chảy, kiểm tra độ kín khít, tránh rò rỉ.

• Đồng hồ đã được nạp nhiên liệu, không còn bọt khí trong buồng đo, đối với bản điện tử, cần kiểm tra nguồn pin, nguồn cấp tín hiệu hoạt động ổn định.
• Mở van từ từ để nhiên liệu đi vào buồng đo, tránh dòng chảy mạnh đột ngột gây sốc áp hoặc làm hư bánh răng.
• Đảm bảo áp suất và lưu lượng trong giới hạn cho phép, quan sát màn hình hiển thị xem giá trị đo có hoạt động ổn định hay không.
• Trong quá trình vận hành, cần duy trì lưu lượng đều, không thay đổi đột ngột để đảm bảo kết quả đo chính xác.
• Không để đồng hồ hoạt động khi đường ống có không khí hoặc cặn bẩn, vì sẽ gây sai số hoặc kẹt bánh răng.
• Đối với môi trường ngoài trời, nên che chắn hoặc có hộp bảo vệ để tránh bụi, mưa và ánh nắng trực tiếp.
• Đóng van, xả áp trước khi ngừng vận hành, lau sạch khu vực xung quanh tránh dầu đọng gây trơn trượt, xả hết nhiên liệu trong buồng đo và bịt kín hai đầu.

Lưu ý:

• Sử dụng bộ lọc nhiên liệu trước đồng hồ để loại bỏ tạp chất, cặn bẩn
• Vệ sinh và hiệu chuẩn đồng hồ 3–6 tháng/lần để duy trì độ chính xác.
• Lựa chọn chất liệu phù hợp tương ứng với từng môi trường sử dụng.
• Phát hiện sai số lớn, cần kiểm tra bánh răng oval và gioăng làm kín, thay mới nếu mòn hoặc hư hại

VIII. Báo giá, dịch vụ tư vấn đồng hồ đo xăng dầu M-40 tại Thuận Phát

Thuận Phát hiện nay đang là đơn vị phân phối chính hãng các dòng đồng hồ đo xăng dầu M-40 chất lượng cao, đáp ứng đầy đủ tiêu chuẩn kỹ thuật. Giá của sản phẩm có thể tùy theo vật liệu chế tạo, kiểu hiển thị, có hay không cảm biến xung và chương trình ưu đãi hấp dẫn. Đến với Thuận Phát Valve, quý khách không chỉ để tìm hiểu về sản phẩm mà chúng tôi còn muốn mang đến dịch vụ tư vấn kỹ thuật chuyên sâu giúp khách hàng lựa chọn đúng model phù hợp.

Bên cạnh đó với đội ngũ kỹ thuật viên giàu kinh nghiệm sẽ hỗ trợ quý khách về lắp đặt, vận hành, kiểm tra sai số và bảo dưỡng định kỳ, đảm bảo thiết bị hoạt động ổn định và đạt độ chính xác cao trong thời gian dài. Thuận Phát cam kết cung cấp hàng chính hãng 100%, có đầy đủ CO–CQ, bảo hành theo tiêu chuẩn nhà sản xuất và hỗ trợ giao hàng toàn quốc nhanh chóng. Tại cửa hàng chúng tôi, khách hàng sẽ được hưởng dịch vụ chăm sóc và hỗ trợ kỹ thuật sau bán hàng tận tâm, giúp xử lý kịp thời mọi vấn đề phát sinh trong quá trình sử dụng.

Với tiêu chí “Chất lượng – Uy tín – Hiệu quả”, Thuận Phát luôn đồng hành cùng quý khách khi lựa chọn sản phẩm, mang đến hiệu suất làm việc cao, chi phí hợp lý và độ tin cậy vượt trội cho mọi công trình và ứng dụng thực tế. Mọi thông tin chi tiết vui lòng liên hệ qua số Hotline 0985.660.836 để được bộ phận tổng đài hỗ trợ báo giá, tư vấn và lựa chọn được sản phẩm phù hợp nhất với hệ thống.

Tham khảo: Đồng hồ đo xăng dầu OGM-50
