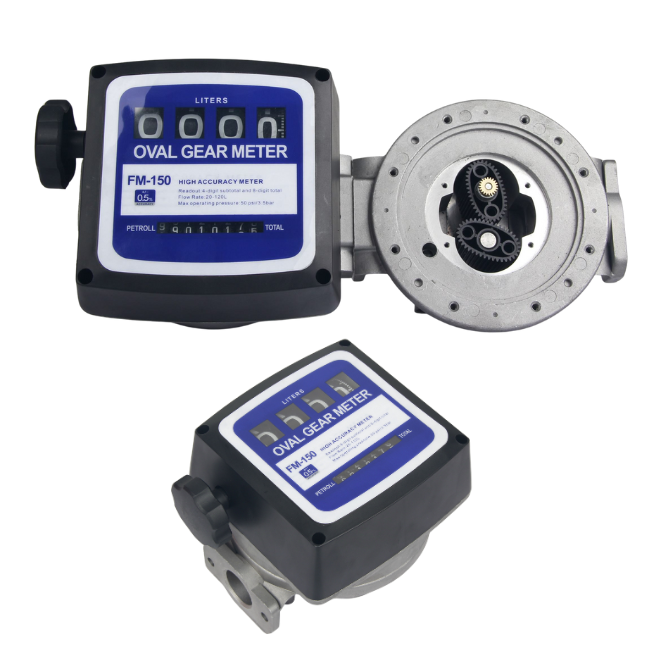

Đồng hồ đo xăng dầu FM-150 ( Oval )

I. Khái niệm về đồng hồ đo xăng dầu FM-150 (Oval)

Đồng hồ đo xăng dầu FM-150 (Oval) thiết bị chuyên dụng để đo lưu lượng nhiên liệu lỏng như xăng, dầu diesel, dầu hỏa, dung môi có độ nhớt tương đương. Hoạt động dựa theo nguyên lý bánh răng oval, cơ chế đi thể tích chính xác ổn và ổn định nhất. Thiết kế với kích thước lớn, phù hợp cho hệ thống nhiên liệu công nghiệp, trạm cấp dầu, kho chứa, xe bồn, nhà máy sản xuất quy mô lớn.

Khả năng đo chính xác với sai số nhỏ, FM-150 giúp kiểm soát chặt chẽ lượng nhiên liệu, nhập kho, giảm thất thoát và nâng cao hiệu quả quản lý. Trang bị mặt hiển thị cơ hoặc điện tử, cho phép đọc kết quả nhanh, dễ bảo trì, có thể tích hợp vào hệ thống điều khiển tự động. Là dòng sản phẩm được đánh giá cao về độ bền, độ chính xác và khả năng chịu áp lực cao trong môi trường làm việc khắc nghiệt.

II. Thông số kỹ thuật đồng hồ đo xăng dầu FM-150

• Tên sản phẩm: Đồng hồ đo xăng dầu
• Model: FM-150
• Đường kính: DN150
• Dải lưu lượng: 50 – 5000 L/phút
• Áp suất: 10 – 20bar
• Nhiệt độ: 0 – 60 độ C
• Sai số: ±0.5% – ±1.0%
• Chất liệu: Hợp kim nhôm, gang, inox
• Bánh răng: Oval
• Kiểu hiển thị: Dạng cơ, điện tử
• Kiểu lắp đặt: Lắp ngang trên đường ống nhiên liệu
• Môi trường: Xăng, dầu diesel, dầu DO, dầu FO, dầu hỏa, dung môi nhẹ
• Tiêu chuẩn: IP55 – IP65
• Xuất xứ: Đài Loan, Italy, Trung Quốc, Nhật Bản
• Bảo hành: 12 tháng

> Xem thêm: Thiết bị xăng dầu

III. Cấu tạo, nguyên lý hoạt động đồng hồ đo xăng dầu FM-150

1. Cấu tạo đồng hồ đo xăng dầu FM-150

Hoạt động ổn định trong điều kiện áp suất và lưu lượng lớn, đồng hồ đo xăng dầu FM-150 thiết kế theo nguyên lý bánh răng oval, cấu trúc cơ học chính xác cao, chất liệu bền bỉ.

• Thân chịu áp lực cao, chống ăn mòn, phù hợp với môi trường dầu, xăng, chất liệu hợp kim nhôm, gang, inox, thiết kế dạng ren hoặc mặt bích DN150, kết nối chắc chắn với ống dẫn nhiên liệu.
• Bánh răng oval gồm hai bánh răng hình bầu dục, bộ phận quan trọng nhất, chịu trách nhiệm đo thể tích chất lỏng đi qua, mỗi vòng tương ứng với một thể tích nhiên liệu cố định.
• Buồng đo nới chứa bánh răng oval, gia công chính xác để đảm bảo không rò rỉ, thất thoát thể tích, thiết kế kín, giảm ma sát, hạn chế hao mòn trong quá trình vận hành lâu dài.
• Bộ truyền động, cảm biến tín hiệu giúp truyền động cơ học từ bánh rnagw đến bộ hiển thị, bản điện tử cảm biến ghi nhận tín hiệu chuyển thành xung điện, một số model có ngõ ra tín hiệu để kết nối.
• Mặt hiển thị cơ sử dụng bộ đếm số cơ học, bền, dễ đọc, hiển thị điện tử  rõ ràng, có thể ghi nhớ số liệu, hỗ trợ xuất dữ liệu qua tín hiệu điện tử, dòng cao cấp cấp có nút reset, bộ nhớ lưu trữ, đơn vị đo linh hoạt.
• Gioăng, phớt và phụ kiện đi kèm như gioăng cao su chịu dầu đảm bảo kín khít, một số dòng model được trang bị thêm van kiểm soát áp suất, bộ lọc cặn, đồng hồ phụ trợ bảo vệ hệ thống.

2. Nguyên lý hoạt động đồng hồ đo xăng dầu FM-150

Đồng hồ đo xăng dâu FM-150 (Oval) hoạt động dựa theo nguyên lý đi thể tích bằng bánh răng oval, cơ chế chính xác cao, ứng dụng rộng rãi trong đo lưu lượng nhiên liệu công nghiệp. Khi xăng, dầu diesel chảy vào buồng đo của đồng hồ, áp suất dòng chảy để hai bánh răng quay ngược chiều nhau. Mỗi lần bánh răng quay, một thể tích nhiên liệu nhất định được bao kín giữa hai bánh răng và thành buồng đo. Mỗi chu kỳ quya, lượng nhiên liệu này được đẩy ra đầu ra của đồng hồ, thể tích được ghi nhận lại một cách chính xác.

Hiển thị cơ chuyển động của bánh răng được truyền qua trục cơ học đến bộ đếm số, giúp người dùng dễ dàng đọc kết quả trên mặt đồng hồ. Hiển thị điện tử, chuyển động của bánh răng được ghi nhận bởi cảm biến từ tính, cảm biến, chuyển đổi thành tín hiệu điện tử, hiển thị tổng lưu lượng hoặc lưu lượng tức thời. Bánh răng oval quay trong buồng đo được gia công cực kỳ chính các, mỗi vòng quay tương ứng một thể tích nhiên liệu cố định, không bị ảnh hưởng bởi áp suất, rung động hay độ nhớt chất lỏng. Ở phiên bản điện tử đồng hồ giúp kết nối với bộ điều khiển tự động, PLC, máy in hóa đơn, phần mềm quản lý nhiên liệu để ghi nhận dữ liệu từ xa.

IV. Đặc điểm nổi bật của đồng hồ đo xăng dầu FM-150

Sản phẩm sở hữu nhiều ưu điểm nổi bật, mang lại hiệu suất ổn định, độ bền cao, đồng hồ đo xăng dầu FM-150 là dòng đo lưu lượng thể tích chính xác cao, sử dụng phổ biến trong hệ thống bơm.

• Cấu tạo chắc chắc, bền bỉ với chất liệu hợp kim nhôm, gang, inox chống ăn mòn, chịu va đập, áp lực cao, bộ phận bên trong được gia công chính xác, vận hành ổn định, ít hư hỏng.
• Hoạt động theo nguyên lý bánh răng oval, mỗi vòng quay tương ứng với thể tích cố định, độ sai số thấp, đảm bảo số liệu đo chính xác ngay cả khi áp suất, lưu lượng thay đổi.
• Khả năng đi lưu lượng từ hàng trăm đến hàng nghìn lít/phút, phù hợp cho trạm bơm nhiên liệu công nghiệp, kho chứa dầu, xe bồn vận tải nhờ dải lưu lượng rộng, thích hợp với hệ thống lớn.
• Thiết kế mặt bích DN150 giúp đồng hồ dễ dàng kết nối với đường ống nhiên liệu, việc tháo lắp, kiểm tra hoặc hiệu chuẩn có thể thực hiện nhah chóng mà không cần thiết bị chuyên dụng.
• Linh hoạt với nhiều chất lỏng khác nhau, đồng hồ có thể sử dụng cho xăng, dầu DO, dầu hỏa, dung môi công nghiệp cùng nhiều nhiên liệu chất lỏng khác có độ nhớt tương tự.
• Tùy chọn hiển thị như bản hiển thị cơ phù hợp cho ứng dụng đơn giản, dễ đọc, bền, phiên bản điện tử có khả năng ghi nhớ, xuất tín hiệu xung, kết nối với hệ thống quản lý tự động, giám sát lưu lượng từ xa.
• Vận hành ổn định, ít bị ảnh hưởng bởi độ nhớt và áp suấ nhờ co chế đo thể tích kín, không bị ảnh hưởng nhiều bởi độ nhớt của chất lỏng, đảm bảo kết quả đi ổn định, đáng tin cậy.
• Sử dụng rộng rãi trong trạm cấp phát nhiên liệu, nhà máy sản xuất, kho xăng dầu, xưởng cơ khí, hệ thống vận tải dầu mỏ giúp quản lý lượng nhiên liệu xuất nhập chính xác, giảm thất thoát.

V. Hướng dẫn lắp đặt, vận hành đồng hồ đo xăng dầu FM-150

1. Hướng dẫn lắp đặt đồng hồ đo xăng dầu FM-150

• Kiểm tra đồng hồ đo xăng dầu FM-150 trước khi lắp để đảm bảo đồng hồ còn nguyên vẹn, không nứt vỡ, bánh răng quay nhẹ và tự do, làm sạch cặn, bụi, dị vật trong đường ống.
• Xác định đúng chiều mũi tên trên thân đồng hồ trùng với chiều dòng nhiên liệu thực tế. Chuẩn bị dụng cụ như cờ lê, bulong, gioăng cao su, keo, hoặc bulong siết mặt bích.
• Ngắt áp lực, dòng nhiên liệu trong hệ thống trước khi lắp đặt, lắp đồng hồ theo phương ngang, để bánh răng oval hoạt động cân bằng và chính xác.
• Kết nối hai đầu đồng hồ vào hệ thống ống dẫn nhiên liệu, dùng gioăng kín dầu ở hai đầu nối để tránh rò rỉ, siết chặt đều bulong, tránh lệch, ép quá mức gây biến dạng thân đồng hồ.
• Kiểm tra độ kín khít bằng cách cho dòng nhiên liệu chạy thử ở áp suất thấp, không lắp gần nguồn nhiệt, khu vực dễ cháy, nơi có rung động mạnh, có thể ảnh hưởng đến độ chính xác.

2. Hướng dẫn vận hành đồng hồ đo xăng dầu FM-150

• Mở van xả khí để loại bỏ không khí còn trong đường ống, mở van nhiên liệu từ từ từ để tranh dòng chảy đột ngột gây xung lực.
• Quan sát mặt hiển thị đồng hồ bắt đầu hoạt động, nếu là cơ cần đảm bảo bánh răng, bộ đến quay đều, điện tử thì kiểm tra màn hình LCD, vận hành xong khóa van .
• Chạy thử 1 – 2 chu kỳ đo, so sánh kết quqr với đồng hồ mẫu để kiểm tra sai số, vượt mức cho phép cần hiệu chỉnh lại bộ đếm, kiểm tra bánh răng oval, hiệu chuẩn định kỳ 6 – 12 tháng/lần.
• Không sử dụng để đo chất lỏng ăn mòn mạnh, tạp chất rắn, tránh va đập trực tiếp vào mặt hiển thị, nếu thấy hoạt động bất thường cần ngưng vận hành.

VI. Ứng dụng đồng hồ đo xăng dầu FM-150 trong thực tế

Cấu tạo chắc chắn, độ bền vượt trội, khả năng làm việc ổn định, đồng hồ đo xăng dầu FM-150 thiết kế chuyên dụng cho hệ thống cần đo lường lưu lượng có độ chính xác cao, ứng dụng rộng rãi trong nhiều lĩnh vực.

• Hệ thống phân phối, quản lý nhiên liệu tại trạm cấp phát xăng dầu, kho chứa nhiên liệu, trạm bơm dầu diesel, đo chính xác lượng nhiên liệu xuất nhập kho, hệ thống diều khiển điện tử, đầu đọc hiển thị kỹ thuật số.
• Ngành vận tải, logistics, hàng hải lắp trên xe bồn chở dầu, tàu thủy, sà lan nhiên liệu để theo dõi lượng dầu, kiểm soát chính xác lượng tiêu thị, khả năng chịu rung động và áp suất cao giúp vận hành ổn định.
• Công nghiệp và sản xuất ứng dụng tại nhà máy, xưởng sản xuất, trạm phát điện, khu công nghiệp để đo lượng dầu cấp cho máy phát, đảm bảo tính chính xác trong quản lý nhiên liệu nội bộ.
• Nông nghiệp, thi công công trình lắp trên máy bơm dầu di động, hệ thống cấp nhiên liệu tại công trường, trang trại, hỗ trợ kiểm soát lượng dầu cấp cho máy xúc, máy cày, máy phát điện di động.
• Hệ thống đo, kiểm định lưu lượng sử dụng để đo mẫu chuẩn trong cơ sở kiểm định, đơn vị phân phối, phù hợp hệ thống cần hiệu chuẩn, thử nghiệm bơm dầu, van, ống dẫn nhiên liệu.
• Doanh nghiệp thương mại xăng dầu được nhiều thương hiệu, đại lý cửa hàng phân phối ưu tiên lựa chọn, nâng cao tính minh bạch trong giao dịch, hỗ trợ đo lưu lượng chính xác.

VII. Cách chọn đồng hồ đo xăng dầu FM-150 phù hợp với hệ thống

Để chọn được đồng hồ đo xăng dầu FM-150 phù hợp cho hệ thống nhiên liệu cần xem xét đồng thời cả yếu tố kỹ thuật và môi trường vận hành.

• Xác định lưu lượng thực tế tối đa, tối thiểu của dòng nhiên liệu, xác định áp suất làm việc, nhiệt độ nhiên liệu, đường kính ống dẫn, xác định mục đích đo, kiểm tra môi trường lắp đặt.
• Chọn đường kính, kiểu kết nối phù hợp, đường kính kết nổi khoảng DN150 hoặc tương đương phù hợp với lưu lượng lớn, đảm bảo đường ống dẫn và kết nối, lưu lượng thấp có thể chọn model nhỏ hơn.
• Xem xét chất liệu và tính tương thích với nhiên liệu phải chịu ăn mòn, chịu nhiệt, bánh răng buồng đo gia công chính xác, chọn phiên bản có khả năng chịu nhớt cao, bộ lọc để bảo vệ.
• Kiểm tra độ sai số, độ lặp lại của đồng hồ để đảm bảo phù hợp, xem đồng hồ hiển thị số cơ hay điện tử, nếu đo chuyển giao nhiên liệu chọn loại có chứng nhận đo lường, hiệu chuẩn cao.
• Kiểm tra điều kiện lắp đặt đảm bảo đủ đoạn ống thẳng trước và sau đồng hồ, tránh lắp nơi có nhiều rung, dòng chảy xoáy mạnh, lắp ngang ở mức độ cao, lắp lệch có thể ảnh hưởng tới độ chính xác.
• Chọn kích thước để lưu lượng vận hành thường xuyên nằm trong khoảng của thang để đạt hiệu quả tốt, xem xét khả năng mở rộng, chi phí bảo trì thay mới phụ kiện đi kèm.
• Đảm bảo nhà cung cấp cam kết bảo hành, khả năng hiệu chuẩn định kỳ, hỗ trợ sửa chữa, hướng dẫn lắp đặt, vận hành, vệ sinh thiết bị từ nhà cung cấp để đảm bảo tuổi thọ.

VIII. Tại sao nên lựa chọn Thuận Phát là đơn vị cung cấp đồng hồ FM-150?

Vật tư công nghiệp Thuận Phát, một trong những đơn vị uy tín hàng đầu tại Việt Nam chuyên cung cấp thiết bị công nghiệp trong đó có đồng hồ đo xăng dầu FM-150 (Oval). Với nhiều năm kinh nghiệm trong lĩnh vực phân phối van công nghiệp, thiết bị đo lường, tự động hóa, Thuận Phát luôn là địa chỉ mà khách hàng tin tưởng nhờ chất lượng sản phẩm ổn định, dịch vụ hỗ trợ tận nơi.

Ưu điểm nổi bật khi lựa chọn chúng tôi là sản phẩm luôn có sẵn với đẩy đủ mẫu mã, kích thước giúp quý khách dễ lựa chọn. Tất cả đều được nhập khẩu trực tiếp từ nhà sản xuất uy tín, đảm bảo nguồn gốc rõ ràng, chứng nhận chất lượng đầy đủ. Đội ngũ nhân viên trình độ chuyên môn cao luôn sẵn sàng tư vấn lựa chọn sản phẩm phù hợp với lưu lượng, áp suất, loại nhiên liệu, điều kiện vận hành.

Đến với Thuận Phát Valve quý khách sẽ được hỗ trợ lắp đặt, hướng dẫn vận hành và bảo trì đúng quy trình kỹ thuật để thiết bị hoạt động ổn định, bền bỉ, chính xác lâu dài. Chúng tôi còn mang đến cho quý khách mức giá cạnh tranh, chính sách bảo hành rõ ràng, dịch vụ hậu mãi chu đáo. Với phương châm “ Thuận lợi cùng phát triển” Thuận Phát luôn đặt lợi ích và sự hài lòng của khách hàng lên hàng đâu, cam kết mang đến sản phẩm chất lượng – dịch vụ tận tâm – giá trị bền vững. Mọi thông tin chi tiết quý khách vui lòng liên hệ cho chúng tôi qua Hotline 0985.660.836 để được tư vấn, lựa chọn, báo giá sản phẩm sớm nhất.

Tham khảo: Đồng hồ đo xăng dầu FM-120
