Cấu tạo chi tiết van bướm điều khiển điện

I. Tìm hiểu van bướm điều khiển điện

Van bướm điều khiển điện là dòng van sử dụng phần đầu motor điện để điều khiển đóng mở van bướm, nhằm tối ưu hoá hệ thống. Van bướm điều khiển điện thuộc dòng van cãi tiến từ các dòng van bướm cơ tay gạt, tay quay chúng được gắn thêm bộ điều khiển điện 24V, 220V, 380V để cho van bướm đóng mở một cách dễ dàng mà không cần phải sử dụng đến sức người

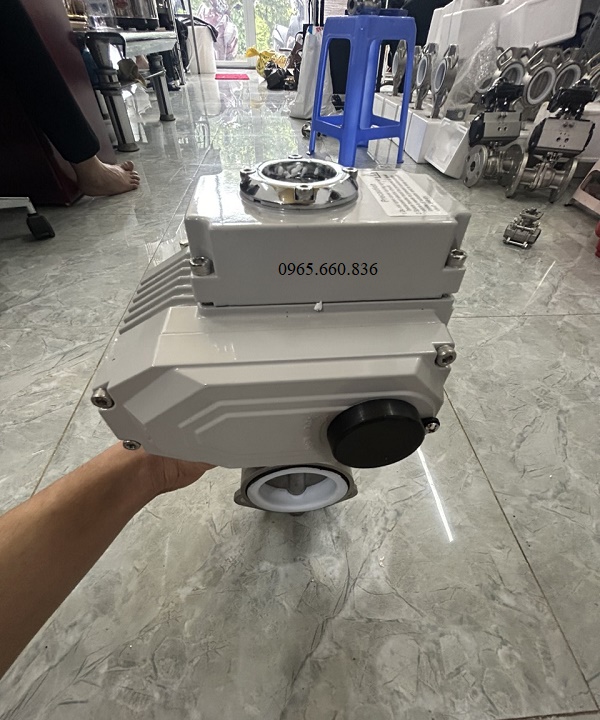

1.1. Hình ảnh van bướm điều khiển điện

1.2. Thông số kỹ thuật van bướm điều khiển điện

• Kích cỡ sản phẩm: DN50 – DN1000
• Chất liệu: inox, thép, gang, nhựa
• Điện áp: 24V, 220V, 380V
• Dạng hoạt động: on/off, tuyến tính
• Nhiệt độ làm việc: - 10 độ C - 220 độ C
• Áp lực làm việc: 10bar, 16bar, 25bar
• Dạng hoạt động: on/off, tuyến tính
• Kết nối: mặt bích, lug, wafer
• Môi trường làm việc: nước, khí, hơi, dung dịch, hoá chất
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Malaysia, Italia
• Bảo hành: 12 tháng

II. Cấu tạo chi tiết van bướm điều khiển điện

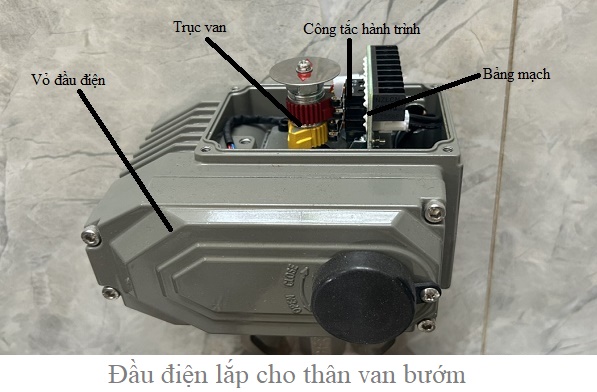

2.1. Phần đầu điện

Đối với phần đầu điện chúng có nhiều loại sử dụng với đang dạng nhiều nguồn điện khác nhau như 24V, 220V, 380V phần lớp ngoài đầu điện được làm từ các loại chất liệu hợp kim nhôm, nhựa bên trong đầu điện có cấu tạo gồm các bộ phận chính như:

• Vỏ thiết bị
• Bảng mạch điện tử
• Công tắc giám sát
• Công tắc hành trình
• Tụ điện
• Bánh răng truyền lực
• Trục bánh răng
• ốc vít
• Gioăng làm kín

2.2. Phần thân van bướm

Phần thân van bướm có cấu tạo đơn giản và ít bộ phận hơn phần đầu điều khiển điện, dưới đây là các bộ phận thân van bướm:

• Thân van: được chế tạo với nhiều lạoi chất liệu inox, thép, gang, nhựa,…thiết kế theo nhiều kiểu mặt bích, lug, wafer cho phép van lắp đặt ở nhiều hệ thống khác nhau.
• Trục van: đây một thanh kim loại có độ cứng cao, với chức năng kết nối với đĩa van và đầu điều khiển.
• Đĩa van: thiết kế với dạng hình tròn dẹp, được chế tạo từ các loại chất liệu inox, nhựa, chức năng cho dòng chảy đi qua và ngăn chặn dòng chảy khi van hoạt động.
• Gioăng làm kín: đây là bộ phận nằm bên trong thân van, được chế tạo từ chất liệu cao su Teflon, EPDM có chức năng cho dòng chảy đi qua và ngăn chặn dòng chảy.

III. Các loại van bướm điều khiển điện phổ biến

Với nền công nghiệp ngày càng phát truyền thì có rất nhiều dòng van bướm điều khiển điện ra đời, do đó quý khách hàng cần phải lựa chọn dòng sản phẩm phù hợp với hệ thống để cho chúng hoạt động một cách tối ưu nhất. Dưới đây là các dòng sản phẩm van bướm điều khiển điện:

• Van bướm inox điều khiển điện
• Van bướm thép điều khiển điện
• Van bướm gang điều khiển điện
• Van bướm nhựa điều khiển điện
• Van bướm điều khiển điện on/off
• Van bướm điều khiển điện tuyến tính
• Van bướm điều khiển điện Đài Loan
• Van bướm điều khiển điện Hàn Quốc
• Van bướm điều khiển điện Nhật Bản
• Van bướm điều khiển điện Malaysia
• Van bướm điều khiển điện Trung Quốc

Thông qua bài viết trên đây chúng tôi đã chỉ rõ về cấu tạo chi tiết van bướm điều khiển điện, hi vọng rằng những chia sẽ của chúng tôi cho quý khách sẽ giúp cho quý khách hiểu rõ hơn về dòng sản phẩm này và biết thêm được nhiều kiến thức cần thiết trong lĩnh vực công nghiệp.
