Bộ truyền động điều khiển điện là gì?

I. Tìm hiểu bộ truyền động điều khiển điện là gì?

Bộ truyền động điều khiển điện mang cho mình tên với tên tiếng anh là Electric actuator đây là một bộ truyền động điện công nghiệp sử dụng nguồn điện cấp vào để vận hành, chuyên sử dụng để lắp vào các dòng van công nghiệp như van cầu, van cổng, van bi, van bướm,… giúp cho việc đóng mở một cách đơn giản và nhẹ nhàng hơn, không phải tốn sức người như các dòng van điều khiển cơ tay quay, tay gạt.

Bộ truyền động điều khiển điện có hai dạng khác nhau như bộ điều khiển on/off và bộ điều khiển tuyến tính. Đối với bộ điều khiển on/off chỉ cho phép đóng mở ở một góc 0 – 90 độ còn đối với bộ điều khiển tuyến tính cho phép vận hành đóng mở ở nhiều góc độ khác nhau.

II. Cấu tạo bộ truyền động điều khiển điện

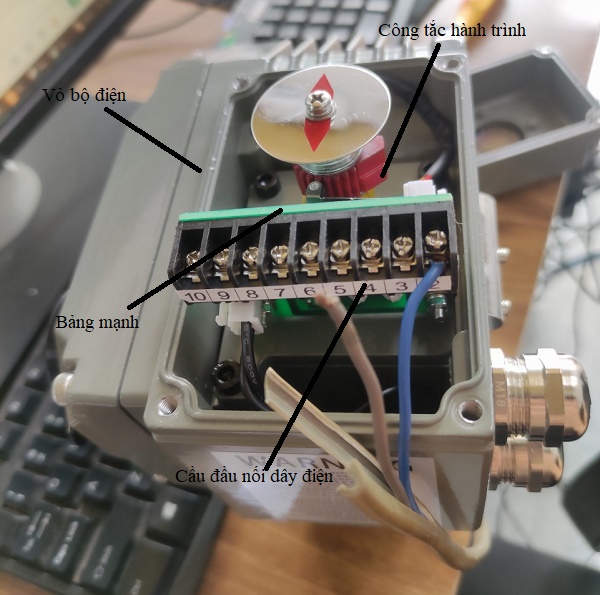

Cấu tạo bộ truyền động điều khiển điện có nhiều các chi tiết tương đối phức tạp bao gồm các bộ phận sau:

• Vỏ bộ chuyển động: là bộ phận được làm từ chất liệu hợp kim nhôm bên ngoài được phủ một lớp sơn cách điện.
• Đệm làm kín: là bộ phận làm kín ở phần nắp đầu điện nhằm mục đích đảm bảo tiêu chuẩn IP67.
• Trục bánh răng: là bộ phận để gắn trục van từ động cơ tạo để tạo ra quá trình đóng, mở cho van.
• Motor điện: motor điện khi có nguồn điện đi vào sẽ tạo ra hoạt động quay làm cho bánh răng gắn cùng với motor điện quay theo.
• Công tắc giới hạn hành trình: đây là bộ phận khi đầu điện quay hết một góc 90 độ chạm tới công tắc van sẽ tự động ngát nguồn điện và dừng lại.
• Chốt chặn: là bộ phận được lắp đặt ở cả hướng mở và hướng đóng của bộ truyền động, chúng giúp cho bộ truyền động không bị vượt quá giới hạn hành trình.
• Chỉ báo: giúp hiển thị vị trí hiện tại của van giúp cho người vận hành dễ dàng nhận biết được van đang đóng hay đang mở.
• Cầu đầu nối dây điện: cầu đầu nối dây điện là bộ phận để đấu nối dây điện thông qua nhiều điểm khác nhau giúp cho van hoạt động đóng, mở.
• Bảng mạnh: là bộ phận chứa các bộ phận nhỏ khác có liên quan.

III. Nguyên lý hoạt động bộ truyền động điều khiển điện

Bộ truyền động điều khiển điện hoạt động theo nguyên lý như sau:

Khi có nguồn điện 24V, 220V, 380V phù hợp với đầu điện đi vào bên trong bảng mảnh, lúc này khiến cho motor điện bên trong hoạt động quay làm cho bánh răng quay theo một hành trình 90 độ khi quay hết hành trình chạm tới công tắc giới hạn bộ truyền động sẽ ngưng hoạt động lúc sẽ ở trạng thái mở.

Khi cấp điện vào lần hai bộ truyền động điều khiển điện sẽ quay ngược lại vị trí đóng ban đầu từ từ đóng lại và khi chạm tới công tắc hành trình van chạy hết một hành trình lúc này van đóng.

IV. Các dạng van công nghiệp sử dụng bộ truyền động điều khiển điện

4.1. Van bi điều khiển điện

• Chất liệu: inox, thép, gang, nhựa, đồng
• Kích cỡ: DN15 – DN500
• Điện áp: 24V, 220V, 380V
• Dạng vận hành: on/off, tuyến tính
• Nhiệt độ làm việc: -10 độ C – 200 độ C
• Áp lực sử dụng: 10bar, 16bar, 25bar, 40bar
• Kết nối: ren, mặt bích
• Sử dụng: nước, khí, hơi, dung dịch, hoá chất
• Xuất xứ: Đài loan, Hàn Quốc, Nhật Bản, Trung Quốc
• Bảo hành: 12 tháng

4.2. Van bướm điều khiển điện

• Chất liệu van bướm: inox, thép, gang, nhựa
• Kích cỡ: DN50 – DN1200
• Điện áp: 24V, 220V, 380V
• Dạng hoạt động: on/off, tuyến tính
• Nhiệt độ: -10 độ C – 200 độ C
• Áp lự: 10bar, 16bar, 25bar
• Kết nối: lug, wafer, mặt bích
• Sử dụng: nước sạch, nước thải, dung dịch, hoá chất
• Xuất xứ: Đài loan, Hàn Quốc, Nhật Bản, Trung Quốc
• Bảo hành: 12 tháng

4.3. Van cầu điều khiển điện

• Kích cỡ: DN50 – DN600
• Chất liệu: inox, thép, gang
• Điện áp: 220V, 380V
• Nhiệt dộ sử dụng: -10 độ C – 300 độ C
• Áp lực sử dụng: PN10, PN16, PN25, PN40
• Kết nối: mặt bích
• Dạng vận hành: on/off, tuyến tính
• Môi trường sử dụng: nước sạch, nước thải, dầu nóng
• Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc, Nhật Bản
• Bảo hành: 12 tháng

4.4. Van cổng điều khiển điện

• Side van cổng: DN50 – DN100
• Chất liệu chế tạo: inox, thép, gang
• Điện áp: 220V, 380V
• Kết nối: mặt bích, lug, wafer
• Nhiệt độ làm việc: - 10 độ C – 250 độ C
• Áp lực sử dụng: 10bar, 16bar, 25bar, 40bar
• Môi trường sử dụng: nước sạch, nước thải, khí, hơi
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Malaysia
• Bảo hành: 12 tháng

V. Báo giá bộ truyền động điều khiển điện

Bộ truyền động điện có hai dạng on/off và tuyến tính cùng với nhiều các kích cỡ lớn nhỏ khác nhau và da dạng nhiều xuất xứ vì thế chúng có nhiều mức giá. Để khách hàng nhận được giá thành chính xác sản phẩm hãy liên hệ ngay tới hotline: 0965.660.836 để được hỗ trợ tư vấn trực tiếp, báo giá.

Xem thêm: Electric control actuator là gì?
