Bản vẽ van bi

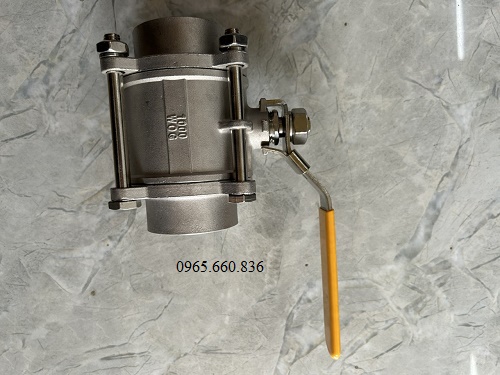

I. Khái quát chung về van bi

Van bi là một trong những dòng van được sử dụng trong nhiều lĩnh nông nghiệp, công nghiệp, sản xuất, với lối kết cấu đơn giản bên trong có quả bị giỗng nhằm mục đích đóng, mở cho dòng chảy đi qua và ngăn chặn dòng chảy phục vụ cho quá trình sử dụng của hệ thống. Van bi được chế tạo từ nhiều loại chất liệu như inox, thép, gang, đồng, nhựa,…sử dụng cho đa dạng hệ thống nước, khí, hơi, dung dịch, háo chất ăn mòn,…

II. Tìm hiểu bản vẽ van bi

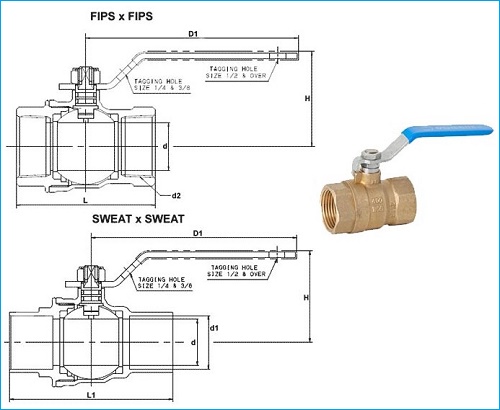

2.1. Bản vẽ van bi là gì

Bản vẽ van bi là một dạng tài liệu file vẽ lại chi tiết cấu tạo của van bi và chỉ rõ các bộ phận của van bi như thân van, quả bi, bộ phận đóng mở của van bi và nhiều chi tiết khác. Bản vẽ van bi chúng còn có thêm các ký hiệu liên quan tới kích cỡ, chất liệu, chiều dài, chiều cao, chiều rộng của van bi. Bản vẽ chúng giúp cho người sử dụng có thể nắm bắt được các thông số cơ bản của van để dễ dàng lắp đặt lên hệ thống một cách phù hợp nhất.

2.2. Các thông số kỹ thuật van bi

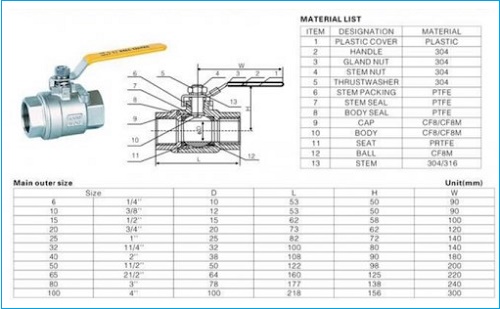

Trong bản vẽ van bi chúng có nhiều các kiểu van khác nhau được chia thành một bảng với đầy đủ các chất liệu, kiểu kết nối, nhiệt độ, áp lực và cả các thông số quan trọng của van bi như:

Đối với kích cỡ van bi thường co ký hiệu từ DN15 – DN300 tương đương với 15mm – 300mm

• Chiều cao chúng ký hiệu là H
• Chiều dài chúng ký hiệu là L
• Đường kính của van bi chúng ký hiệu là D

III. Tính năng vượt trội van bi

Van bi mang lại nhiều tính năng vượt trội như:

• Cho thời gian đóng mở siêu nhanh
• Lưu chất khi đi qua van không thay đổi
• Độ bền cao khả năng chống va đập tốt thích hợp lắp đặt cho nhiều hệ thống

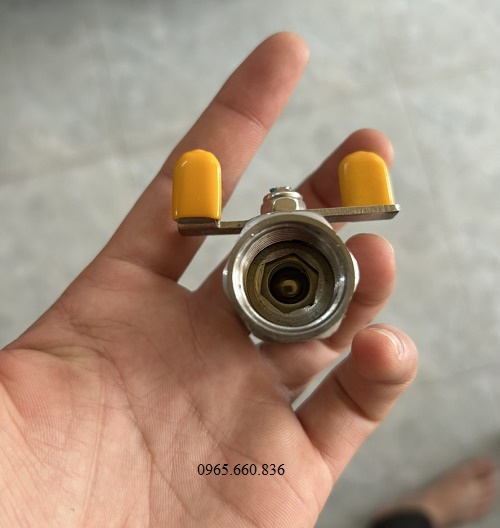

• Đa dạng kích cỡ DN8 – DN500
• Thao tác vận hành đóng, mở rất đơn giản, dễ dàng lắp đặt cho nhiều hệ thống
• Có độ bền cao, thời gian sử dụng lâu dài.

IV. Tổng kết

Trên đây là các thông tin về bản vẽ của van bi, hi vọng rằng những thông tin chúng tôi cung cấp mang lại cho các bạn những thông tin hữu ích nhất. Hiện nay các bạn đang có nhu cầu sử dụng các loại van bi tay gạt, van bi tay quay, van bi điều khiển điện, van bi điều khiển khí nén hãy liên hệ ngay cho chúng tôi để được tư vấn trực tiếp, báo giá sản phẩm theo yêu cầu của khách hàng.

Xem thêm: Sự khác nhau giữa van bướm và van bi
