Van khí nén dạng cánh bướm là gì

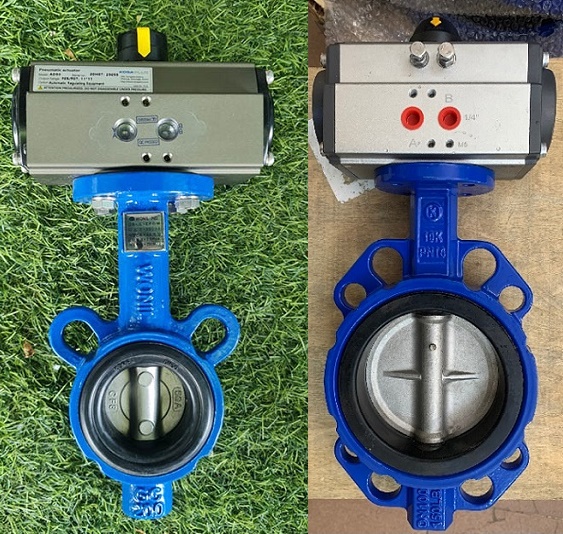

I. Van khí nén dạng cánh bướm là gì?

Van khí nén dạng cánh bướm là dòng van có lối thiết kế phần đĩa van có hình dạng giống như cách bướm, cùng với kết nối với bộ điều khiển khí nén thế nên van vận hành hoàn toàn tự động thế nên chúng được gọi là van khí nén dạng cánh bướm. Tuy nhiên ở mỗi vùng miền chúng sẽ có một tên gọi khác nhau như van bướm khí nén cánh bướm, van bướm điều khiển khí nén, van cách bướm điều khiển khí nén.

Đây thuộc vào dòng van công nghiệp được sử dụng khá phổ biến ở trên thị trường và được lắp đặt ở nhiều hệ thống công nghiệp, nông nghiệp, sản xuất,… Việc sử dụng dòng van khí nén cánh bướm mang lại nhiều lợi ích như không tốn sức người và mang lại độ an toàn tuyệt đối, không gây chập cháy nổ như các dòng van điện do được sử dụng nguồn năng lượng khí nén.

II. Thông số kỹ thuật van bướm khí nén dạng cánh bướm

• Kích cỡ: DN50 – DN1000
• Chất liệu: inox, thép, gang, nhựa
• Áp lực đầu khí: 2bar – 8bar
• Dạng hoạt động: on/off, tuyến tính
• Tiêu chuẩn: IP67
• Nhiệt độ làm việc: -10 độ C – 220 độ C
• Áp lực làm việc: 10bar, 16bar, 25bar
• Môi trường sử dụng: nước sạch, nước thải, khí, hơi, dầu, gas
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Malaysia
• Bảo hành: 12 tháng

III. Cấu tạo và nguyên lý hoạt động van khí nén dạng cánh bướm

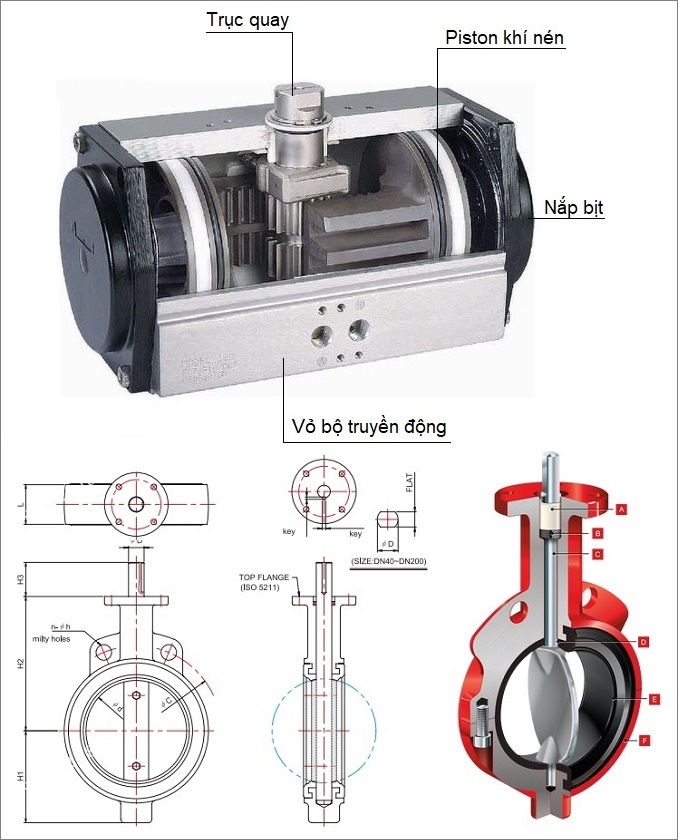

3.1. Cấu tạo van bướm khí nén dạng cánh bướm

Van khí nén dạng cánh bướm được chế tạo từ hai bộ phận chính gồm thân van bướm và bộ điều khiển khí nén. Tìm hiểu chi tiết cấu tạo hai bộ phận chính sau đây:

Phần thân van bướm: đây là bộ phận kết nối trực tiếp vào đường ống với các dạng mặt bích, lug, wafer chúng có phần thân ngoài được làm từ chất liệu inox, thép, gang, nhựa mang lại độ chắc chắn cao cho van. Phí bên trong thân van bướm có chứa các bộ phận như trục van, đĩa van, gioăng làm kín được làm từ các loại chất liệu kim loại, cao su Teflon, EPDM.

Phần điều khiển khí nén: được chia làm hai dạng tác động đơn và tác động kép, bộ điều khiển khí nén tác động đơn thiết kế có lò xo bên trong còn đối với bộ điều khiển khí nén tác động kép không có có lò xo bên trọng. Phần lớp vỏ ngoài đầu điều khiển khí nén được làm hoàn toàn từ chất liệu hợp kim nhôm có độ cứng cao, chống chịu được lực va đập nhẹ từ bên ngoài.

3.2. Nguyên lý hoạt động van bướm khí nén dạng cách bướm

Van bướm khí nén dạng cánh bướm có nguyên lý hoạt động đơn giản, khi có nguồn khí nén có áp lực từ 2bar – 8bar cấp vào bên trong khoang thắng được áp lực của lò xo khiến cho pistong di chuyển làm cho trục bánh răng quay lúc này phần trục van bướm kết nối với đầu khí quay khiến cho phần đĩa van kết nối với trục quay van mở ra. Khi đóng van chỉ cần người sử dụng ngưng cấp khí nén lúc này bên trong đầu khí lò xo sẽ đẩy pistong quay về vị trí ban đầu lúc chưa cấp khí, phía trục van bướm bên dưới củng quay về vị trí ban đầu làm cho van đóng lại.

IV. Các dòng van khí nén cách bướm

• Van khí nén cách bướm inox
• Van khí nén cách bướm gang
• Van khí nén cách bướm thép
• Van khí nén cách bướm nhựa
• Van khí nén cách bướm Đài Loan
• Van khí nén cách bướm Hàn Quốc
• Van khí nén cách bướm Nhật Bản
• Van khí nén cách bướm Malaysia
• Van khí nén cách bướm Trung Quốc
• Van khí nén cách bướm tác động đơn
• Van khí nén cách bướm tác động kép

V. Tổng kết

Trên đây là toàn bộ thông tin về van khí nén cách bướm mong rằng những thông tin chúng tôi cung cấp sẽ mang đến cho khách hàng những thông tin hữu ích nhất để có thể lựa chọn những dòng sản phẩm phù hợp với hệ thống. Hiện nay các bạn đang có nhu cầu sử dụng sản phẩm van khí nén cách bướm hãy liên hệ ngay tới hotline: 0965.660.836 để nhận viên bên đơn vị chúng tôi báo giá trực tiếp nhé.
