Van điều khiển bằng khí nén là gì?

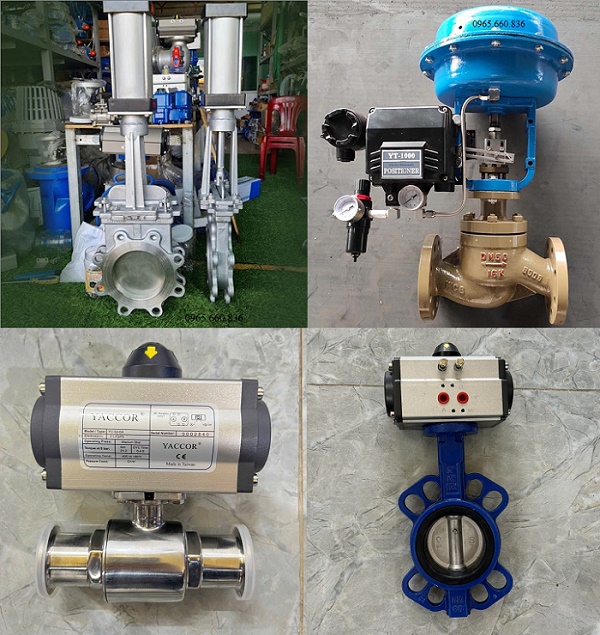

I. Van điều khiển bằng khí nén là gì?

Van điều khiển bằng khí nén hay được gọi là van điều khiển khí nén đây là dòng van công nghiệp hoạt động theo nguyên lý đóng mở tự động theo dạng on/off hoặc tuyến tính. Van điều khiển khí nén là một dạng thiết bị chuyển động khí tác động bằng áp lực của hợi khí nén tác động trực tiếp vào pistong làm xoay trục bên trong bộ điều khiển lúc này chúng sẽ tác động lên thân van giúp cho van quay mở hoặc đóng theo ý muốn của người sử dụng.

Điểm vượt trội của dòng sản phẩm này cho khả năng đóng mở siêu nhanh chỉ mất 1 giây cho một lần đóng hoặc mở van, nhanh hơn các dòng van điều khiển bằng điện do chúng được sử dụng rộng rãi trong nhiều hệ thống công nhiệp, sản xuất.

II. Cấu tạo van điều khiển bằng khí nén

Van điều khiẻn bằng khí nén có cấu tạo gồm hai bộ phận chính như: phần đầu khí nén và phần thân van

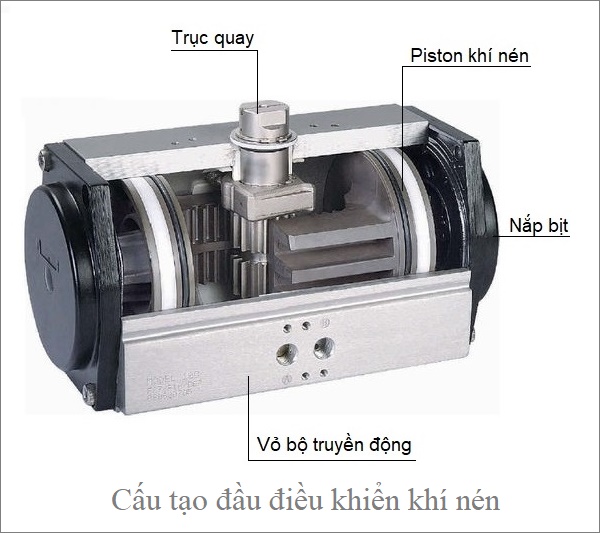

2.1. Đầu khí nén

Đầu khí nén là bộ phận tiếp nhận khí nén từ máy nén khí đi vào bên trong để tạo ra hoạt động đóng mở của van, bên trong đầu khí có các bộ phận như trục, lò xo, pistong, bánh răng chuyển động và phần vỏ bên ngoài được làm từ hợp kim nhôm.

2.2. Thân van

Thân van có nhiều dạng lắp đầu khí như:

• Van bi
• Van bướm
• Van cầu
• Van cổng
• Van y xiên

III. Các loại van điều khiển bằng khí nén

3.1. Van bi điều khiển khí nén

Van bi thông thường sử dụng bọ chuyển động cơ như tay gạt, tay quay để vận hành tuy nhiên ngày nay đối với các hệ thống tự động thường được thay bằng bộ điều khiển khí nén để vận hành van bi một cách tự động hoá, mang lại hiệu quả cao trong quá trình hoạt động.

Thông số kỹ thuật:

• Chất liệu van bi: inox, thép, gang, đồng, nhựa
• Chất liệu vỏ đầu khí: hợp kim nhôm
• Kích cỡ: DN15 – DN500
• Áp lực đầu khí: 2bar – 8bar
• Kết nối: lắp ren, mặt bích, nối hàn
• Nhiệt độ làm việc: -10 độ C – 180 độ C
• Áp lực làm việc: 10bar, 16bar, 25bar, 40bar
• Môi trường sử dụng: nước, khí, hơi, dung dịch, hoá chất
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Malaysia, Italia
• Bảo hành: 12 tháng

3.2. Van bướm điều khiển khí nén

Van bướm điều khiển khí nén là dòng van tự động đóng mở, điểm nổi bật của dòng van này có đa dạng kiểu kết nối mặt bích, lug, wafer đa dạng kích cỡ DN40 – DN600 và cho thời gian đóng mở siêu nhanh chỉ mất từ 1 – 2 giây cho một lần hoạt động. Đây củng là một dòng van được đánh giá cao về chất lượng và giá thành mang lại cho người tiêu dùng sản phẩm đáp ứng được đủ các yêu cầu sử dụng của khách hàng.

Thông số kỹ thuật:

• Kích cỡ: DN40 – DN600
• Chất liệu chế tạo: inox, thép, gang, nhựa
• Dạng đầu khí: tác động đơn, tác đông kép
• Kết nối: mặt bích, lug, wafer
• Nhiệt độ làm việc: 0 độ C – 180 độ C
• Áp lực sử dụng: nước sạch, nước thải, dầu, dung dịch, hoá chất
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Malaysia
• Bảo hành: 12 tháng

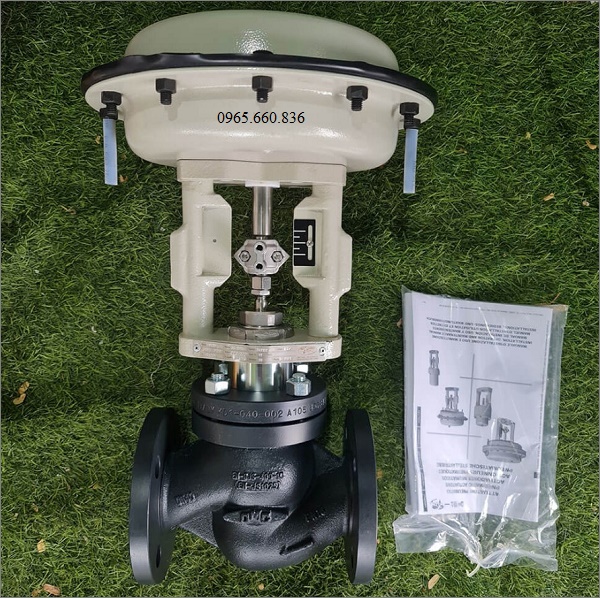

3.3. Van cầu điều khiển khí nén

• Kích cỡ sản phẩm: DN50 – DN600
• Chất liệu chế tạo: inox, thép, gang
• Đầu khí nén: hợp kim nhôm
• Chất liệu chế tạo: inox, thép, gang, đồng, nhựa
• Nhiệt độ làm việc: - 10 độ C – 180 độ C
• Áp lực làm việc: 10bar, 16bar, 25bar, 40bar
• Môi trường sử dụng: nước, khí, hơi
• Xuất xứ: Đài Loan, Nhật Bản, Hàn Quốc, Malaysia
• Bảo hành: 12 tháng

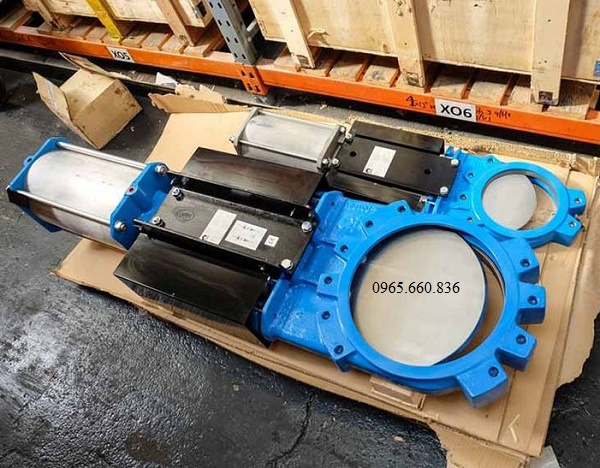

3.4. Van cổng điều khiển khí nén

• Kích thước: DN50 – DN1000
• Vật liệu chế tạo: inox, thép, gang
• Nhiệt độ làm việc: -5 độ C – 180 độ C
• Áp lực sử dụng: 10bar, 16bar, 25bar, 40bar
• Kết nối: mặt bích
• Môi trường sử dụng: nước sạch, nước thải
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Malaysia
• Bảo hành: 12 tháng

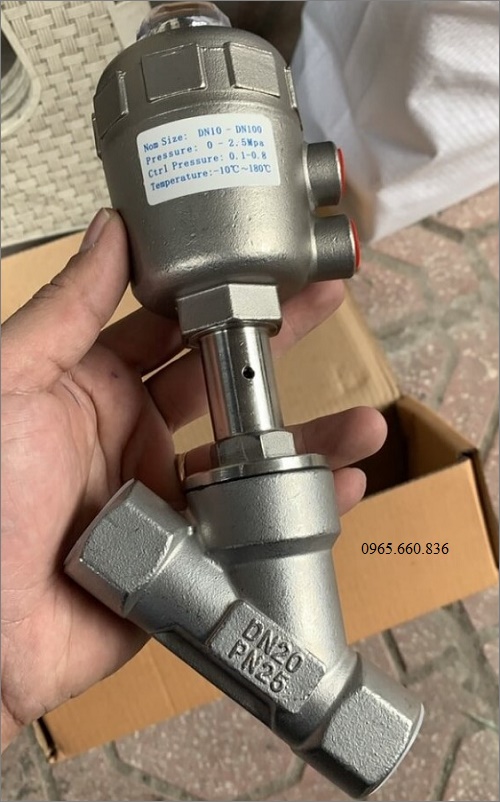

3.5. Van y xiên điều khiển khí nén

• Vật liệu: inox304, inox316
• Kích cỡ: DN15 – DN50
• Niêm phong: PTFE
• Áp suất vận hành: 0 bar – 16bar
• Nhiệt độ: -10 độ C - 180 độ C
• Dạng van: thường đóng NC
• Xuất xứ: Đài Loan, Trung Quốc
• Bảo hành: 12 tháng

IV. Ưu điểm nhược diểm van điều khiển bằng khí nén

4.1. Ưu điểm van điều khiển bằng khí nén

Thông thường trong các hệ thống tự động người ta thường xây dựng các trạm nguồn khí nén với mục đích sử dụng trong nhiều công việc khác nhau như làm sạch thiết bị, chuyển động máy móc, các thiết bị gắn trên đường ống,…

• Khả năng truyền tải khí nén đi xa
• Tốc độ truyền động cao, khả năng vận hành linh hoạt
• Độ chính xác khá cao, đảm bảo an toàn cho hệ thống
• Độ an toàn cao, đảm bảo an toàn cho người sử dụng.

4.2. Nhược điểm van điều khiển bằng khí nén

Bên cạnh những ưu điểm mà chúng mang lại thì còn có những nhược điểm như:

• Tạo ra tiếng ồn lớn trong quá trình hoạt động
• Khi không có khí nén van không thể vận hành được.

V. Báo giá van điều khiển bằng khí nén

Trên đây chúng tôi đã nêu rõ về toàn bộ các dòng van điều khiển khí nén, mong rằng sau bài viết này mang tới cho các bạn những thông tin hữu ích và giúp hiểu rõ hơn về van điều khiển khí nén. Các bạn đang có nhu cầu sử dụng sản phẩm hãy liên hệ trực tiếp với hotline: 0965.660.836 và cung cấp đầy đủ các thông tin sản phẩm cho chúng tôi để nhân viên hỗ trợ tư vấn và cung cấp bảng giá tới cho khách hàng.
