Van cổng thép điều khiển điện

I. Van cổng thép điều khiển điện là gì?

Van cổng thép điều khiển điện là dạng van cổng được là từ chất liệu thép WCB, đầu điều khiển điện được làm bằng hợp kim nhôm. Van cổng thép điều khiển điện được gắn thêm bộ điều khiển điện thay thế cho tay quay cơ học để vận hành một cách hoàn toàn tự động không tốn sức người.

Van cổng thép điều khiển điện có kích cỡ từ DN40 – DN1000 lắp đặt vào hệ thống theo dạng mặt bích cùng với lối thiết kế chắc chắn độ bền cực cao từ chất liệu thép chịu được nhiệt độ cao, áp lực lớn do vậy chúng được ứng dụng trong các môi trường dầu nóng, nước nóng, hơi nóng, dung dịch, hoá chất.

II. Thông số kỹ thuật van cổng thép điều khiển điện

• Kích cỡ van cổng: DN40 – DN1000
• Chất liệu: thép WCB
• Điện áp: 220V, 380V
• Chất liệu đầu điều khiển điện: hợp kim nhôm
• Kết nối: mặt bích
• Tiêu chuẩn bộ điều khiển điện: IP67
• Nhiệt độ làm việc: 400 độ C
• Áp lực làm việc: PN10, PN16, PN25, PN40
• Môi trường sử dụng: dầu nóng, hơi, nóng, dung dịch, hoá chất…
• Xuất xứ: Đài Loan, Nhật Bản, Hàn Quốc, Trung Quốc…
• Bảo hành: 12 tháng

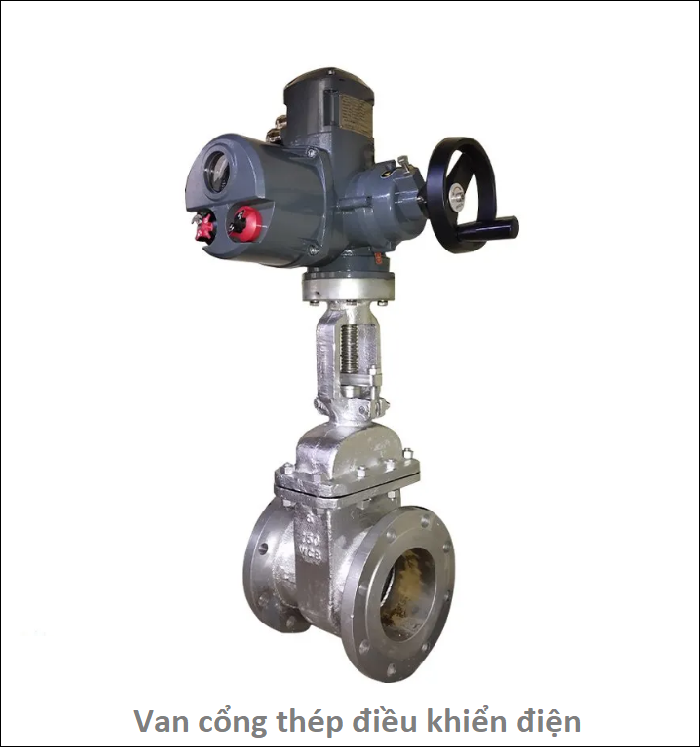

III. Hình ảnh van cổng thép điều khiển điện

IV. Cấu tạo nguyên lý hoạt động van cổng thép điều khiển điện

4.1. Cấu tạo van cổng điều khiển điện

Bao gồm hai bộ bộ chính thân van cổng và bộ điều khiển điện

• Thân van cổng là bộ phận được làm từ chất liệu thép có thể gắn tay quay để hoạt động. Bên trong chúng bao gồm trục, đĩa van, lá van và được lắp đặt bằng hai mặt bích siết chặt bằng bulong để cố định chúng vào đường ống cho dòng chảy đi qua và ngăn lại.
• Bộ điều khiển điện là bộ phận tiếp nhận trực tiếp nguồn điện từ bên ngoài vào bên trong để tạo ra lực momen xoắn tác động trực tiếp lên trục van để cho chúng hoạt động đóng mở. Vỏ ngoài của chúng được làm từ hợp kim nhôm cao cấp bên ngoài được phủ thêm lớp sơn Epoxy chống rỉ cách điện tốt.

4.2. Nguyên lý hoạt động van cổng điều khiển điện

Van cổng điều khiển điện hoạt động theo nguyên lý nâng lá van van và hạ xuống cho dòng chảy đi qua và  ngăn chặn lại. Khi có nguồn điện đi vào sẽ làm cho mô tơ điện hoạt động tạo ra một lực quay chuyền xuống van cổng để đóng mở van.

V. Cách lắp đặt van cổng thép điều khiển điện

• Lựa chọn kích cỡ van phù hợp với kích cỡ đường ống.
• Tắt hệ thống không cho dòng chảy đi qua khi lắp đặt.
• Đặt van song song với hệ thống đường ống dùng bulong siết chặt chúng lại với nhau.
• Lau chùi sạch sẽ van rồi đấu nối nguồn điện đúng với hướng dẩn sử dụng.
• Khi lắp đặt song cần kiểm tra xem van có thể đóng mở một cách hoàn toàn hay không.
• Sau một thời gian sử dụng cần bảo trì, bảo dưỡng van để cho chúng hoạt động ổn định nhất.

VI. Ưu điểm nhược điểm van cổng thép điều khiển điện

6.1. Ưu điểm

• Van cổng thép điều khiển điện sử dụng nguồn điện áp thông dụng ở Việt Nam đảm bảo ổn định trong hệ thống.
• Quá trình vận hành đóng mở linh hoạt nhờ vào đầu điều khiển điện, không tốn sức người.
• Truờng hợp mất điện van có thể đóng mở một cách dễ dàng bằng tay quay.
• Thân van được làm từ chất liệu thép cho khả năng chịu được nhiệt độ cao, áp lực lớn lên tới 60bar.
• Trong trường hợp mất điện van vẩn có thể đóng mở bằng bộ phận tay quay.

6.2. Nhược điểm van cổng thép điều khiển điện

• Thời gian đóng mở khá chậm không nhanh như các dòng bi, van cầu.
• Thiết kế khá to cồng kềnh khó lắp đặt vào hệ thống đường ống.

VII. Ứng dụng van cổng thép điều khiển điện

Van cổng thép điều khiển điện với cơ chế vận hành tự động chúng được ứng dụng trong nhiều ngành nghề như công nghiệp, nông nghiệp, sản xuất. Ứng dụng trong hệ thống dầu nóng, khí nén, hơi nóng ở các nhà máy, lắp đặt ở các hệ thống sản xuất thực phẩm, dược phẩm nước ngọt, rượu bia, dung dịch, hoá chất.  Ngoài ra van cổng thép điều khiển điện còn được lắp đặt cho rẩ nhiều các hệ thống khác có liên quan.

VIII. Báo giá van cổng thép điều khiển điện

Để biết được giá thành van cổng thép điều khiển điện hãy liên hệ ngay tới Công Ty TNHH Vật Tư Công Nghiệp Thuận Phát chúng tôi nơi chuyên nhập khẩu các dòng van công nghiệp chính hãng, giá thành rẻ nhất Việt Nam, đầy đủ các loại giấy tờ CO~CQ, bảo hành 12 tháng. Khách hàng lưu ý lựa chọn sản phẩm phù hợp với đường ống.
