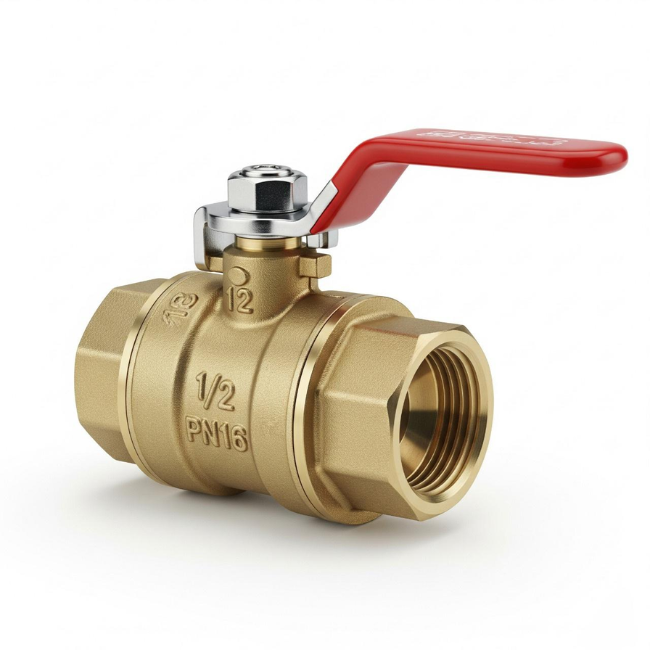

Van bi dùng cho hệ thống gas

I. Khái niệm về van bi dùng cho hệ thống gas

Van bi dòng van cơ học sử dụng quả bi rỗng để điều khiển dòng chảy gas trong hệ thống. Khi quay bi 90 độ, lỗ thông cho phép gas đi qua, bị chặn lại giúp đóng mở dòng gas nhanh chóng hiệu quả. Van bi trong hệ thống gas thường được chế tạo từ inox, thép, đồng để chịu áp lực, nhiệt độ cao, đảm bảo an toàn, độ bền lâu dài. Vận hành bằng tay, điện, khí nén, phù hợp cho hệ thống gas công nghiệp lẫn dân dụng. Vai trò chín là điều khiển lưu lượng, áp lực gas trong đường ống, ngăn rò rỉ gas, bảo đảm an toàn hệ thống, dễ lắp đặt, vận hành, bảo dưỡng.

II. Ưu, nhược điểm van bi dùng cho hệ thống gas

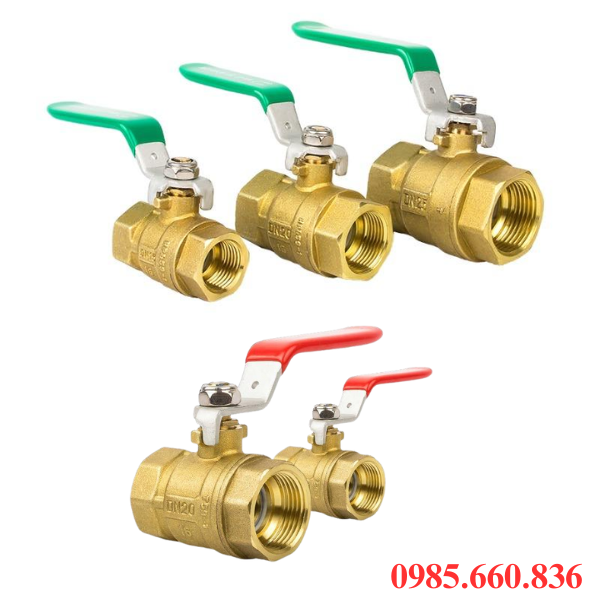

1. Ưu điểm van bi dùng cho hệ thống gas

• Đóng mở nhanh, chính xác, giúp tiết kiệm vận hành , phù hợp cho tình huống cần ngắt gas khẩn cấp, đảm bảo an toàn.
• Sử dụng bi và gioăng chát lượng cao, ngăn rò rỉ gas, quan trọng trong các hê thống gas công nghiệp, nơi rò rỉ gây cháy nổ, mất an toàn vận hành.
• Cấu tạo từ chất liệu inox, thép, đồng có khả năng làm việc trong môi trường áp lực, nhiệt độ cao, phù hợp cho hệ thống gas công nghiệp, dân dụng.
• Chất liệu chống ăn mòn, mài mòn giúp van hoạt động ổn định trong nhiều năm, ít thay thế, giảm chi phí bảo trì.
• Vận hành đa dạng bằng tay, động cơ điện, khí én tùy quy mô, tính tự động, dễ tích hợp vào các hệ thống tự động hóa, giám sát từ xa.
• Khi mở hoàn toàn, bi van tạo đường dẫn thẳng, giúp tói ưu áp lực, lưu lượng, giảm hao phí năng lượng trong hệ thống.

2. Nhược điểm van bi dùng cho hệ thống gas

• Giá thành cao hơn do yêu cầu độ chính xác cao của bi van, hệ thống lớn nhiều điểm đóng/mở chi phí đầu tư ban đầu có thể tăng.
• Thiết kế đóng mở hoàn toàn, không tối ưu cho việc điều tiết, mở nửa chừng dòng gas gây mài mòn bi van, giảm tuổi thọ.
• Kẹt bi van nếu không bảo dưỡng định kỳ, khiến thao tác đóng mở nặng tay, không dứt điểm.

> Xem thêm: Thiết bị Gas

III. Thông số kỹ thuật van bi dùng cho hệ thống gas

• Kích cỡ: DN15 – DN100
• Chất liệu: Inox 304, 316, thép carbon, đồng
• Gioăng: PTFE, RPTFE, NBR, Viton
• Áp lực: PN16 – PN40
• Nhiệt độ: -20 – 200 độ C
• Kiểu kết nối: Ren BSPT/NPT, mặt bích JIS/DIN/ANSI
• Kiểu vận hành: Tay gạt, điểu khiển điện, khí nén
• Tiêu chuẩn: ISO, DIN, JIS, ASME
• Ứng dụng: Hệ thống gas công nghiệp, dân dụng
• Bảo hành: 12 tháng

IV. Cấu tạo, nguyên lý hoạt động van bi dùng cho hệ thống gas

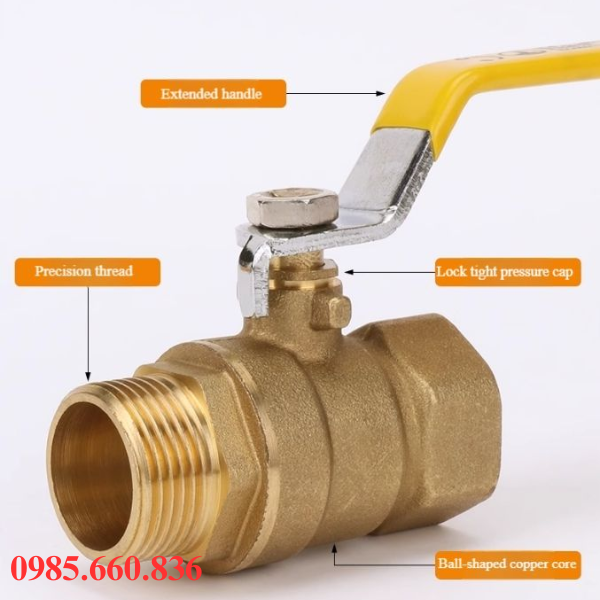

1. Cấu tạo van bi dùng cho hệ thống gas

• Thân van bi dùng cho hệ thống gas bộ phận bao bọc toàn bộ cấu trúc van, chất liệu inox, thép carbon, đồng, chịu áp lực, nhiệt độ cao, môi trường gas dễ cháy.
• Bi van hình cầu, có lỗ xuyên tâm để đóng mở gas, làm từ inox mài bóng giúp giảm ma sát, tăng độ kín, độ bền.
• Gioăng làm kín giúp đảm bảo độ kín tuyệt đối, hạn chế rò rỉ, chất liệu thường dùng PTFE, RPTFE, NBR, Viton.
• Trục van để kết nối bi van với tay gạt, bộ điều khiển, thường làm từ inox, chịu xoắn, giúp vận hành nhẹ.
• Tay gạt, bộ điều khiển như tay gạt dùng cho van vận hành bằng tay, có thể gắn motor điện, khí nén đối với hệ thống tự động.
• Nắp van giúp cố định các bộ phận và giữ độ kín cho thân van, dễ tháo lắp khi cần bảo dưỡng.

2. Nguyên lý hoạt động van bi dùng cho hệ thống gas

Van bi vận hành dựa trên sự xoay của bi van có lỗ xuyên tâm để điều khiển dòng chảy của gas. Khi tay gạt, bộ điều khiển xoay trục van 90 độ, lỗ trên bi van thẳng hàng với hướng dòng. Gas đi qua trực tiếp và không bị cản trở, giúp lưu lượng ổn định, áp lực không bị giảm nhiều. Bi van xoay vuông góc với hướng dòng chảy, bi van không đối diện với đường ống.

Bề mặt bi chặn hoàn toàn dòng gas, tạo độ kín tuyệt đối nhờ kết hợp với gioăng làm kín. Trục liên kết với bi, vận hành bằng tay gạt, tay quay, bộ điều khiển điện, khí nén. Khi trục xoay, bi van xoay theo để điêu khiển trạng thái đóng mở nhanh chóng chính xác. Cho phép ngắt gas khẩn cấp trong ¼ vòng quay, đảm bảo khả năng đóng kín chống rò rỉ, phù hợp yêu cầu an toàn cao.

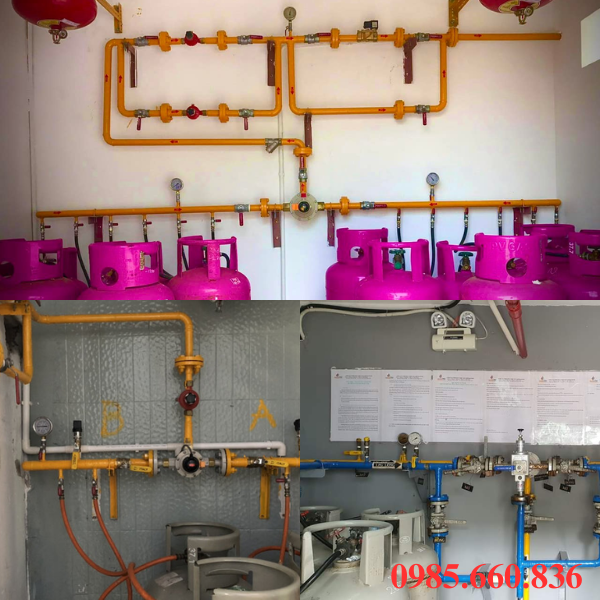

V. Ứng dụng van bi dùng cho hệ thống gas

Van bi dùng cho hệ thống gas được sử dụng rộng rãi trong nhiều hệ thống gas nhờ khả năng đóng mở nhanh, độ kín cao, độ bền tốt nên được ứng dụng đa dạng và phổ biến.

• Hệ thống gas dân dụng dùng tại bếp gas gia đình, nhà hàng, khách sạn, lắp ở vị trí đầu nguồn, trước bếp hoặc sau bộ điều áp để gắt gas nhanh khi cần thiết.
• Hệ thống gas công nghiệp tại nhà máy sản xuất, hệ thống sấy, lò hơi, lò nung, kiểm soát các tuyến ống dẫn LPG, CNG, LNG chịu áp cao, an toàn lớn.
• Kho chứa, trạm cấp phát gas lắp trên đường ống chính, van tổng, van phân dòng, đảm bảo ngắt gas khẩn cấp khi xảy ra sự cố rò rỉ.
• Hệ thống gas trung tâm tại chung cư, trung tâm thương mại dùng cho các tòa nhà sử dụng gas trung tâm, kiểm soát từng nhánh cấp gas cho tầng, khu vực.
• Trạm nạp gas, chiết gas giúp kiểm soát lưu lượng gas trong quá trình nạp bơm gas, đảm bảo độ kín tuyệt đối để tránh cháy nổ.
• Hệ thống gas trên thiết bị công nghiệp như máy cắt gas, đốt gas, buồng đốt công nghiệp, yêu cầu phản hồi đóng/mở nhanh, ổn định.
• Hệ thống tự động hóa điều khiển gas kết hợp với bộ điều khiên, khí nén để vận hành tự động trong nhà máy, dễ tích hợp vào hệ thống cảnh báo, an toàn.

VI. Bảo dưỡng kiểm tra định kỳ van bi dùng cho hệ thống gas

Việc bảo dưỡng định kỳ giúp van bi hoạt động ổn định, duy trì độ kín, hạn chế rò rỉ trong hệ thống gas.

• Kiểm tra rò rỉ định kỳ, dùng dung dịch xà phòng, thiết bị gas để kiểm tra thân, trục, gioăng, mối nối, nếu phá hiện có tín hiệu cảnh báo cần xử lý ngay.
• Tay gạt vận hành nhẹ, không bị kẹt, ma sát lớn, với van điều khiển điện, khí nén nên kiểm tra tín hiệu, phản hồi đóng mở và nguồn cấp.
• Vệ sinh phần ngoài van, khu vực lắp đặt tránh bám bụi, dầu mỡ gây cản trở, hệ thống gas công nghiệp, định kỳ xa cặn, kiểm tra tạp chất trong đường ống.
• Kiểm tra tình trạng gioăng làm kín để quan sát dấu hiệu lão hóa, chai cứng, nứt hoặc biến dạng, thay thế gioăng khi cần thiết để duy trì độ kín tuyệt đối.
• Kiểm tra trục van để đảm bảo trục không lỏng, không mòn, rò rỉ tại vị trí, bôi trơn nhẹ nếu cần.
• Kiểm tra bulong để xiết lại, đai ốc nếu bị lỏng sau thời gian dài sử dụng, đảm bảo mặt bích kín, ron không bị hở, biến dạng.
• Thực hiện xoay van đóng mở một vài chu kỳ để đảm bảo bi van không bị kẹt, với hệ thống tự động nên test tín hiệu điều khiển theo định kỳ.
• Bi bị mòn, gioang hỏng, tay gạt lỏng, oxi hóa cần thay ngay, không tiếp tục sử dụng van nếu có dấu hiệu rò rỉ nghiêm trọng.
• Lưu lại thời gian kiểm tra, kết quả, hạng mục thay thế để theo dõi, hữu ích trong các hệ thống gas công nghiệp, tòa nhà lớn.

VII. Hướng dẫn lựa chọn van bi dùng cho hệ thống gas phù hợp

• Chọn đúng kích cỡ van cần xác định đường kính ống, nếu trùng kích thước ống để đảm bảo lưu lượng, tránh thất thoát áp lực.
• Chất liệu phù hợp inox độ bền cao, chống ăn mòn, dùng cho hệ thống gas, thép carbon chịu áp tốt, đồng dùng cho hệ thống gas dân dụng, nhà hàng.
• Kiểu kết nối ren tiện lắp, dùng cho công suất nhỏ, mặt bích an toàn cao, phù hợp đường ống lớn, hệ thống công nghiệp, hàn dùng cho ống yêu cầu độ kín.
• Chất liệu goăng PTFE chịu nhiệt, chống hóa chất, Viton dùng cho môi trường nhiệt độ cao, phù hợp giảm rò rỉ, kéo dài tuổi thọ.
• Áp lực hệ thống gas PN16 – PN40, nhiệt độ nằm trong khả năng chịu của van, gioăng, sử dụng môi trường sạch lâu cần chọn van chuyên dụng.
• Kiểu vận hành tay gạt đơn giản, phù hợp hệt hống dân dụng, điện khí nén dùng cho hệ thống công nghiệp, chọn thiết bị truyền động có thời gian đáp ứng nhanh.
• Ưu tiên nhà cung cấp có xuất xứ rõ ràng, tài liệu kỹ thuật minh bạch, dịch vụ bảo hành, hỗ trợ, kiểm tra, bảo trì.

VIII. Địa chỉ mua van bi dùng cho hệ thống gas chính hãng, giá tốt

Để mua được sản phẩm van bi dùng cho hệ thống gas chính hãng, giá tốt, quý khách nên lưu ý ưu tiên chọn đơn vị cung cấp thiết bị gas công ngiệp, đầy đủ tiêu chí về chất lượng, chính sách bảo hành rõ ràng. Tại Thuận Phát, khách hàng có thể yên tâm sử dụng sản phẩm vì tất cả đều có nguồn gốc xuất xứ rõ ràng, bảo hành lên đến 12 tháng, chính hãng 100%, giao hàng toàn quốc tận nơi nhanh chóng. Ngoài ra với đội ngũ kỹ thuật chuyên nghiệp luôn sẵn sàng hỗ trợ tư vấn, hướng dẫn vận hành, bảo dưỡng, bảo trì sản phẩm, đầy đủ CO~CQ.

Thuận Phát Valve chúng tôi không chỉ đem đến cho khách hàng những sản phẩm tốt mà còn là sự trải nghiệm về dịch vụ hậu mãi, tận tân, nhiệt tình. Đây chính là lý do giúp cửa hàng trở thành địa chỉ đáng tin cậy để được các doanh nghiệp, hộ kinh doanh tin tưởng lựa chọn. Để biết thêm thông tin chi tiết về sản phẩm quý khách vui lòng liên hệ với chúng tôi qua số 0985.660.836, các bạn nhân viên sẽ tiếp nhận thông ti và giải đáp thắc mắc trong thời gian sớm nhất.
