Vai trò đồng hồ đo lưu lượng trong bộ kit bơm và case study vận hành

Ước tính sản lượng cấp phát nhiên liệu dựa trên thời gian chạy máy bơm có thể gây sai lệch từ 15% đến 30% so với thực tế do biến động cột áp. Vai trò đồng hồ đo lưu lượng trong bộ kit bơm là định lượng chính xác thể tích hoặc khối lượng nhiên liệu thực tế luân chuyển qua đường ống trong thời gian thực. Thiết bị đóng vai trò là “đôi mắt” giúp kiểm soát chặt chẽ sản lượng xuất - nhập - tồn, triệt tiêu thất thoát nhiên liệu và bảo vệ động cơ bơm khỏi nguy cơ sụt áp hay quá tải thủy lực.

Thông qua bài viết chuyên sâu này, bạn sẽ biết cách lựa chọn và thi công lắp đặt bộ kit bơm chuẩn kỹ thuật, đồng thời làm chủ hệ thống tiêu chuẩn hiệu chuẩn ĐLVN và chứng chỉ an toàn phòng nổ ATEX để loại bỏ rủi ro vận hành, tối ưu hóa chi phí cho doanh nghiệp.

I. Vai trò đồng hồ đo lưu lượng trong bộ kit bơm

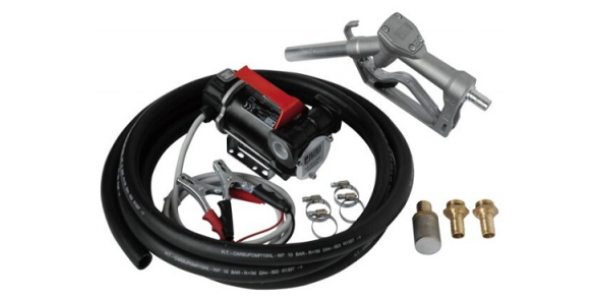

Vai trò đồng hồ đo lưu lượng trong bộ kit bơm

1.1 Sơ đồ vị trí trong bộ kit bơm nhiên liệu

Đồng hồ đo lưu lượng trong bộ kit bơm là thiết bị đo lường chuyên dụng được gá lắp trực tiếp trên tuyến ống dẫn xả nhằm định lượng chính xác thể tích hoặc khối lượng lưu chất luân chuyển qua hệ thống.

Về sơ đồ công nghệ, thiết bị thường được bố trí đứng sau bơm và bộ lọc, theo đúng tuyến vận hành tiêu chuẩn:

Bồn chứa -> Bơm nhiên liệu -> Bộ lọc (Lọc Y) -> Đồng hồ đo lưu lượng -> Ống dẫn -> Súng cấp phát

Về cấu tạo chuyên sâu, đồng hồ bao gồm 5 bộ phận chính:

• Thân đồng hồ: Bao bọc cơ cấu đo, chịu áp suất làm việc và duy trì dòng chảy ổn định.
• Bộ phận đo lưu lượng: Sử dụng bánh răng, piston, cơ cấu thể tích (ở dạng cơ) hoặc cảm biến từ tính (ở dạng điện tử) để ghi nhận dòng lưu chất.
• Bộ phận hiển thị: Màn hình bộ đếm cơ học hoặc màn hình LCD kỹ thuật số hiển thị lưu lượng tức thời (Lít/phút) và lưu lượng tích lũy tổng (Lít).
• Đầu kết nối: Đầu nối ren (NPT/BSPP) hoặc mặt bích (DIN/ANSI/JIS) đồng bộ với kích thước đường ống.
• Bộ đếm / Vi xử lý tín hiệu: Tiếp nhận, mã hóa dữ liệu đo và xuất tín hiệu điều khiển.

Bản chất cốt lõi của vai trò đồng hồ đo lưu lượng trong bộ kit bơm được thể hiện qua các chức năng vận hành sau:

• Định lượng sản lượng thực tế: Thay thế hoàn toàn phương pháp ước tính theo thời gian chạy máy bơm vốn thường xuyên bị sai lệch từ 15% đến 30% do biến động cột áp đẩy và trở lực đường ống.
• Kiểm soát xuất bồn & Chống thất thoát: Tạo điểm kiểm soát minh bạch để đối chiếu chính xác giữa lượng nhiên liệu nhập bồn, lượng xuất cấp phát thực tế và lượng tồn kho còn lại.
• Quản lý định mức tiêu hao: Ghi nhận chính xác số lít cấp phát theo từng mã phương tiện, biển số xe, máy công trình hoặc từng ca làm việc của nhân viên.
• Bảo vệ hệ thống thủy lực: Giúp kỹ sư phát hiện sớm sự cố sụt áp, triệt tiêu nguy cơ quá tải động cơ bơm, kéo dài tuổi thọ cơ học bánh răng và ngăn ngừa hiện tượng búa nước hay xâm thực khí.

1.2 Vai trò của đồng hồ đo lưu lượng theo dải lưu lượng vận hành của hệ thống

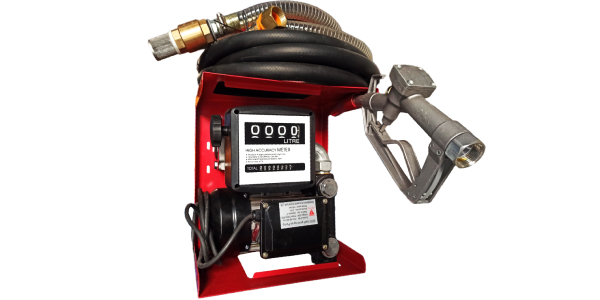

Bộ kit bơm xăng dầu

Tùy thuộc vào công suất đẩy của máy bơm, đồng hồ đo lưu lượng đảm nhận các vai trò kỹ thuật khác nhau ở từng cấp độ quy mô:

• Hệ thống lưu lượng thấp (0.5-30 lít/phút 0.03-1.8m3/h):
• Ứng dụng: Bơm châm hóa chất, bơm định lượng phụ gia, bơm cấp dầu nhớt bôi trơn hoặc dầu FO lò hơi quy mô nhỏ.
• Vai trò kỹ thuật: Yêu cầu độ nhạy thủy lực cực cao ở dải dòng chảy vi lượng; ngăn ngừa hiện tượng trượt dòng qua khe hở buồng đo.
• Hệ thống lưu lượng trung bình (30-300 lít/phút 1.8-18m3/h):
• Ứng dụng: Cụm máy bơm cấp phát nhiên liệu nội bộ, xe bơm di động, trạm bơm bồn xitéc hoặc hệ thống giải nhiệt Chiller.
• Vai trò kỹ thuật: Chịu được độ rung động cơ học khi đóng ngắt vòi bơm liên tục, duy trì tổn thất áp suất qua thân máy ở mức rất thấp.
• Hệ thống lưu lượng cao (300-3.000 lít/phút 18-180m3/h):
• Ứng dụng: Trạm bơm xuất nhập tổng kho xăng dầu, trạm bốc rót cảng biển, xà lan hoặc trạm bơm cấp nước thủy lợi.
• Vai trò kỹ thuật: Yêu cầu kết nối mặt bích chịu lực, tiết diện khoang đo lớn với tổn thất áp suất gần như bằng 0 (dưới 0.1 bar) để không làm suy giảm lưu lượng tổng của tuyến ống công nghệ.

1.3 Vai trò của đồng hồ đo lưu lượng theo công nghệ và phương thức quản lý dữ liệu

Để phát huy đúng vai trò trong bộ kit bơm, đồng hồ đo lưu lượng được chia thành 2 trạng thái công nghệ chính:

• Đồng hồ đo lưu lượng dạng Cơ (Mechanical Meter):
• Trạng thái vận hành: Hoạt động hoàn toàn bằng cơ cấu chuyển động thủy lực truyền động bộ đếm số, không phụ thuộc vào nguồn điện ngoài.
• Phạm vi vai trò: Phù hợp với các bộ kit bơm Diesel di động, công trường xây dựng hoặc trạm cấp phát bồn nội bộ với nhu cầu ghi nhận chỉ số trực tiếp đơn thuần.
• Đồng hồ đo lưu lượng Điện tử (Digital Electronic Meter):
• Trạng thái vận hành: Sử dụng cảm biến vi xử lý tích hợp màn hình LCD/LED, vận hành bằng nguồn điện 12V, 24V, 220V hoặc Pin chuyên dụng (3.6V, 9V).
• Phạm vi vai trò: Cho phép người dùng nhập trước số lít hoặc số tiền cần cấp để máy tự động ngắt động cơ khi đủ sản lượng. Hỗ trợ cổng xuất tín hiệu 4-20mA, ngõ ra xung Pulse và chuẩn truyền thông Modbus RS485 kết nối với hệ thống quản lý tập trung PLC/SCADA.

II. Tiêu chuẩn kỹ thuật và bảng so sánh công nghệ đo lưu lượng

2.1. Khung tiêu chuẩn kiểm định, hiệu chuẩn & An toàn cháy nổ

Để đảm bảo giá trị pháp lý đo lường và độ an toàn vận hành tuyệt đối trong môi trường xăng dầu, đồng hồ đo lưu lượng gá lắp trong bộ kit bơm phải đáp ứng đầy đủ các văn bản quy chuẩn kỹ thuật sau:

• Văn bản kỹ thuật đo lường Việt Nam ĐLVN 22 : 2014:


• Tên quy chuẩn: "Đồng hồ xăng dầu và đồng hồ khí dầu mỏ hóa lỏng – Quy trình kiểm định" do Ban kỹ thuật đo lường TC 8 biên soạn và Tổng cục Tiêu chuẩn Đo lường Chất lượng ban hành.
• Mốc lưu lượng kiểm định bắt buộc: Sai số thiết bị được xác định tối thiểu tại 3 điểm lưu lượng: Q1=(11,1)Qmin, Q2=(0,91,1)Qnorm (với Qnorm là lưu lượng cấp phát thực tế), và Q3=(0,751)Qmax. Trường hợp lưu lượng lớn nhất của hệ thống tại nơi vận hành nhỏ hơn 0,75Qmax, quy trình cho phép chọn Q3 bằng lưu lượng lớn nhất của hệ thống cấp phát.
• Tiêu chuẩn độ ổn định khi kiểm định: Lưu lượng trong mỗi phép đo không được biến động quá 5%. Nếu chênh lệch áp suất giữa đồng hồ và chuẩn |P|1bar (đối với cấp 0,3) hoặc 3bar (đối với cấp 0,5), và chênh lệch nhiệt độ |T| 0,15 độ C (cấp 0,3) hoặc 0.2 độ C (cấp 0,5) thì cho phép bỏ qua ảnh hưởng của nhiệt độ và áp suất khi tính toán sai số.
• Văn bản kỹ thuật đo lường Việt Nam ĐLVN 307 : 2016:


• Tên quy chuẩn: "Đồng hồ chuẩn xăng dầu – Quy trình hiệu chuẩn" (thay thế ĐLVN 193 : 2009).
• Độ không đảm bảo đo mở rộng (U): Yêu cầu độ không đảm bảo đo mở rộng đối với đồng hồ chuẩn cấp 0,1 là U0,05%; cấp 0,2 là U0,1%; và cấp 0,5 là U0,25%.
• Chu kỳ hiệu chuẩn: Định kỳ 12 tháng/lần.
• Bảng tra chuẩn quốc tế quy đổi thể tích & Tỷ trọng:


• Quy trình tra cứu khối lượng riêng và hệ số hiệu chỉnh thể tích chất lỏng về nhiệt độ tiêu chuẩn 15 độ C tuân theo các bảng tra tiêu chuẩn TCVN 6065-1995 / ASTM D1250 / API 2540 / IP200 (Table 53A, 53B, 54A, 54B).
• Tiêu chuẩn phòng chống cháy nổ Châu Âu (ATEX):


• Các dòng đồng hồ điện tử kỹ thuật số gá lắp trong bộ kit bơm xăng dầu bắt buộc phải đạt tiêu chuẩn an toàn ATEX (hoặc chứng chỉ Ex d IIB/IIC T4) nhằm ngăn ngừa tia lửa điện phát sinh gây hỏa hoạn.

2.2 Bằng chứng số liệu & Các quy tắc thông số "vàng" khi phối ghép

Việc tính toán thủy lực chính xác dựa trên các số liệu thực nghiệm sẽ giúp triệt tiêu hư hỏng cơ khí và duy trì độ chính xác lâu dài:

1. Số liệu chênh lệch lưu lượng thực tế (15% – 30%): Lưu lượng vận hành thực tế của máy bơm trên đường cong hiệu suất (Q-H) thường thấp hơn từ 15% đến 30% so với lưu lượng cực đại ghi trên nhãn máy bơm do ảnh hưởng của chiều cao cột áp và trở lực đường ống.
2. Quy tắc dải đo làm việc 30% – 70%: Lưu lượng vận hành thường xuyên (Qnom) của máy bơm bắt buộc phải nằm trong khoảng từ 30% đến 70% dải đo tối đa (Qmax) của đồng hồ. Tránh chọn đồng hồ có Qmax bằng đúng lưu lượng đỉnh của bơm vì việc vận hành ở tải 100% liên tục sẽ mài mòn nhanh các khớp quay cơ khí.
3. Dự phòng áp suất chịu tải +20%: Áp suất danh định của đồng hồ phải lớn hơn áp suất nén cực đại của bơm tối thiểu 20% để tránh nguy cơ nứt vỡ buồng đo khi đóng van đột ngột.
4. Đoạn ống thẳng triệt xoáy 5D-10D: Bắt buộc duy trì một đoạn ống thẳng phía trước đồng hồ có chiều dài tối thiểu từ 5D đến 10D (D là đường kính ống) nhằm ổn định dòng chảy, triệt tiêu dòng xoáy lốc từ họng xả máy bơm.

2.3 Bảng so sánh các công nghệ đo lưu lượng trong bộ kit bơm

2.4 Case Study vận hành thực tế tại trạm cấp phát nhiên liệu di động

• Bối cảnh vận hành: Một doanh nghiệp thi công hạ tầng sở hữu đội xe 50 máy công trình (máy xúc, máy ủi, xe lu) làm việc tại công trường xa trạm xăng. Doanh nghiệp sử dụng bồn chứa di động tích hợp bộ kit bơm nhiên liệu nguồn 12V/24V để cấp Diesel tại chỗ.
• Thách thức: Trước khi lắp đồng hồ, doanh nghiệp ước tính số lít bằng cách bấm giờ chạy bơm (50 Lít/phút). Tuy nhiên, khi ắc quy yếu điện hoặc lọc cặn bị nghẹt, lưu lượng thực tế giảm xuống còn 35 Lít/phút, dẫn đến sai số định mức cấp phát lên tới 30%, gây thất thoát hàng trăm lít Diesel mỗi tuần mà không thể đối soát.
• Giải pháp thi công: Doanh nghiệp tiến hành cải tạo bộ kit bơm theo đúng sơ đồ công nghệ:

Bồn Diesel -> Bơm 24V -> Lọc Y chắn cặn -> Đồng hồ điện tử Ovan Gear OGM D-25 -> Vòi bơm tự ngắt

• Kết quả thu được:
• Đồng hồ điện tử cho phép người vận hành chọn chế độ bơm tự động ngắt theo chính xác số lít đã cài đặt (ví dụ: cài đúng 100 Lít cho máy xúc).
• Cấp chính xác đạt sai số cực thấp 0.5%, triệt tiêu hoàn toàn tình trạng trào tràn nhiên liệu ra ngoài môi trường.
• Dữ liệu tổng lũy kế trên màn hình LCD giúp kế toán bàn giao ca minh bạch, kiểm soát chính xác 100% lượng xuất - nhập - tồn kho theo từng ngày.

Đồng hồ đo lưu lượng tại Thuận Phát

Việc hiểu rõ vai trò đồng hồ đo lưu lượng trong bộ kit bơm không chỉ giúp doanh nghiệp quản lý chính xác từng giọt nhiên liệu mà còn bảo vệ toàn bộ hạ tầng máy bơm vận hành bền bỉ, an toàn.

Hãy luôn kiểm tra định kỳ 12 tháng/lần theo quy chuẩn ĐLVN, không bao giờ vận hành quá áp cực đại và luôn đảm bảo hệ thống có lọc cặn bảo vệ.

Bạn đang cần cấu hình bộ kit bơm nhiên liệu 12V/24V/220V tích hợp đồng hồ đo xăng dầu chuẩn kiểm định CO/CQ? Liên hệ ngay với đội ngũ kỹ sư của chúng tôi qua Hotline Kinh doanh Thuận Phát 0965 660 836 để được tư vấn dải đo miễn phí và nhận báo giá ưu đãi nhất!
