Tìm hiểu về van bướm điều khiển khí nén

I. Tìm hiểu van bướm điều khiển khí nén

Van bướm điều khiển khí nén hiện nay đang là dòng sản phẩm được sử dụng khá rộng rãi ở các khu công nghiệp, khu nông nghiệp, xưởng sản xuất, nhà máy,…Van bướm điều khiển khí nén có thiết kế với hai bộ phận chính gồm thân van và đầu điều khiển khí nén, đối với thân van được thiết kế với đa dạng nhiều kiểu dáng khau như lắp bích, lug, wafer thích hợp lắp đặt cho nhiều hệ thống, phần đầu khí nén được chế tạo từ hợp kim nhôm cao cấp mang lại độ cứng cao cho sản phẩm.

II. Thông số kỹ thuật van bướm điều khiển khí nén

• Side: DN40 – DN600
• Chất liệu chế tạo: inox, thép, gang, nhựa
• Đệm làm kín: PTFE, EPDM
• Nhiệt độ làm việc: 0 độ C - 180 độ C
• Dạng kết nối: mặt bích, lug, wafer
• Thời gian vận hành: chưa đến 1 giây
• Nhiệt độ làm việc: 0 độ C – 180 độ C
• Áp lực sử dụng: 10bar, 16bar, 25bar
• Môi trường sử dụng: nước sạch, nước thải, khí, hơi
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Malaysia
• Bảo hành: 12 tháng

III. Cấu tạo nguyên lý hoạt động van bướm điều khiển khí nén

3.1. Cấu tạo van bướm điều khiển khí nén

Van bướm điều khiển khí nén có cấu tạo gồm hai bộ phận chính là thân van bướm và bộ điều khiển khí nén:

• Thân van bướm: là bộ phận trực tiếp kết nối vào đường ống, có cấu tạo gồm nhiều các bộ phận tạo thành như thân van, trục van, đĩa van, gioăng làm kín.
• Bộ điều khiển khí nén: có lớp vỏ được làm từ chất liệu hợp kim nhôm, bên trong đầu khí có các bộ phận như trục, pistong, bánh răng, lò xo các bộ phận lắp ráp với nhau tạo thành sản phẩm hoàn chỉnh.

3.2. Nguyên lý hoạt động van bướm điều khiển khí nén

Van bướm điều khiển khí nén hoạt động theo nguyên lý khá đơn giản, khi đưa khí nén từ 2bar – 8bar vào đầu điều khiển khí nén khí nén đi vào bên trong buồng chứa khí làm cho pistong chuyển động khiến cho bánh răng quay tác động lên trục làm cho đĩa van mở ra, lúc này van mở. Ngược lại khi xả khí ra bên ngoài bánh răng quay ngược van đóng lại.

IV. Ưu điểm nhược điểm van bướm điều khiển khí nén

4.1. Ưu điểm van bướm điều khiển khí nén

• Ưu điểm: thiết kế đa dạng nhiều kiểu loại lắp bích, lug, wafer
• Ưu điểm: khả năng đóng mở siêu nhanh chỉ mất 1 giây
• Ưu điểm: không bị tụt áp trong thời gian sử dụng
• Ưu điểm: an toàn hơn các dòng van điện
• Ưu điểm: giá thành rẻ hơn nhiều so với dòng van điều khiển điện
• Ưu điểm: làm từ nhiều loại chất liệu inox, thép, gang, đồng, nhựa
• Ưu điểm: chống chịu được nhiệt độ cao, áp lực lớn

4.2. Nhược điểm van bướm điều khiển khí nén

• Nhược điểm: khi sử dụng tạo ra tiếng ồn lớn
• Nhược điểm: khi không có khí nén van không hoạt động được.

V. Các dòng van bướm điều khiển khí nén

5.1. Van bướm mặt bích điều khiển khí nén

• Van bướm mặt bích inox điều khiển khí nén
• Van bướm mặt bích thép điều khiển khí nén
• Van bướm mặt bích gang điều khiển khí nén

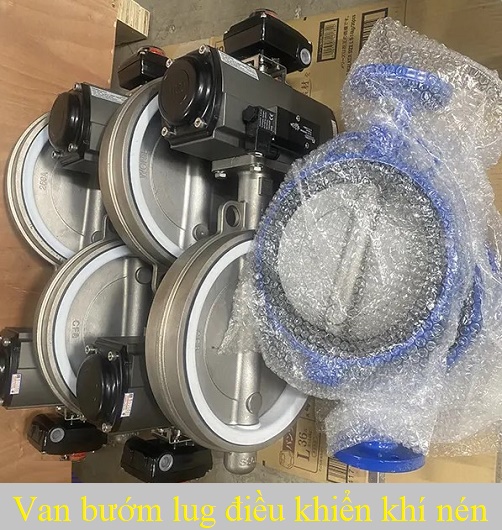

5.2. Van bướm lug điều khiển khí nén

• Van bướm inox lug điều khiển khí nén
• Van bướm gang lug điều khiển khí nén
• Van bướm thép lug điều khiển khí nén

5.3. Van bướm wafer điều khiển khí nén

• Van bướm inox wafer điều khiển khí nén
• Van bướm gang wafer điều khiển khí nén
• Van bướm thép wafer điều khiển khí nén
• Van bướm nhựa wafer điều khiển khí nén

VI. Báo giá van bướm điều khiển khí nén

Để nhận được giá thành van bướm điều khiển khí nén hãy liên hệ ngay cho chúng tôi qua Hotline: 0965.660.836 để được hỗ trợ tư vấn trực tiếp, báo giá các dòng van bướm điều khiển khí nén theo yêu cầu của khách hàng đưa ra và ngoài ra còn được nhân viên bên đơn vị cung cấp đầy đủ các thông tin liên quan về sản phẩm.
