Positionner 4 - 20mA là gì?

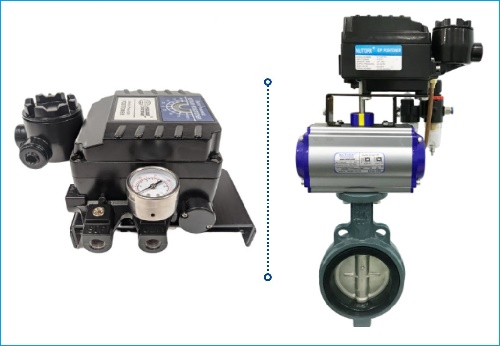

I. Positionner 4 - 20mA là gì?

Positinner hay bộ định vị, đây là một dạng thiết bị công nghiệp có chức năng dùng để thu, tiếp nhận tín hiệu và phát tín hiệu từ bộ điều khiển để cho thiết bị hoạt động. Positinner chúng chuyên được lắp đặt trên các dòng van tuyến tính như van bi tuyến tính, van bướm tuyến tính, van cầu tuyến tính và sử dụng tín hiệu thông báo từ xa 4 – 20mA nhằm mục đích gửi tín hiệu từ xa tới tủ tín hiệu PCL và phòng điều khiển, từ đó giúp vận hành, sử dụng, kiểm soát, điều khiển cho thiết bị đóng, mở ở nhiều góc độ khác nhau một cách đơn giản.

II. Thông số kỹ thuật Positionner 4 - 20mA

• Tín hiệu cấp vào (Input): 4 – 20mA hoặc 0 – 10V
• Tín hiệu đầu ra (Output): 4 – 20mA hoặc 0 – 10V
• Chất liệu vỏ bộ định vị: hợp kim nhôm
• Điện áp: 24V, 110V, 220V
• Nhiệt độ: -5 độ C – 80 độ C
• Dạng điều khiển khí nén: NPT ¼
• Dạng kết nối đồng hồ đo: NPT 1/8
• Tiêu chuẩn bảo vệ: IP67
• Áp suất đầu vào: 1.4 – 7kgf/cm2 (20 – 100 Pis)
• Chống cháy nổ: Ex dmb IIB T5
• Độ trễ: _+ 1% F.S
• Độ nhạy: _+ 0,2% F.S - _+0,5% F.S
• Đường ống dẩn khí nén: PF ½
• Mức tiêu thụ khí nén: 3LPM
• Trọng lượng: 4 – 6kg
• Lượng tiêu thụ: 3LPM
• Lưu lượng khí: 80LPM
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Malaysia
• Bảo hành: 12 tháng
• Giấy tờ CO~CQ đầy đủ

III. Cấu tạo nguyên lý hoạt động Positionner 4 - 20mA

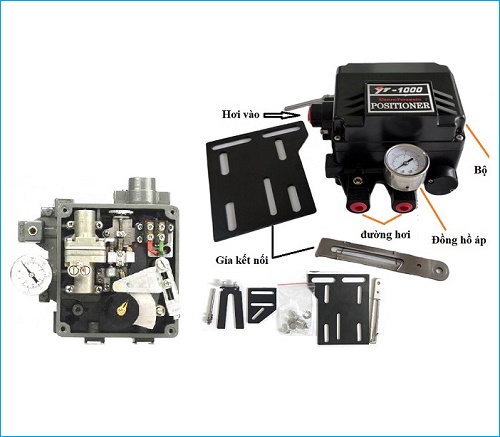

3.1. Cấu tạo Positinner 4 – 20mA

Bộ Positinner có cấu tạo đơn giản gồm các bộ phận sau: bộ vít điều chỉnh, torque motor, vỏ bảo vệ, pilot valve, đồng hồ đo áp suất, lò xo, bánh răng chuyển động

3.2. Nguyên lý hoạt động Positinner 4 – 20mA

Positinner 4 – 20mA hoạt động theo nguyên lý như sau: khi cho nguồn điện phù hợp vào bộ định vị van Positinner, trong lúc này dưới phần tác động của nguồn điện làm cho các bộ phận bên trong truyền động nhằm phát tín hiệu và thu tín hiệu để làm cho các thiết bị lắp cùng với bộ Positinner chuyển động  đóng, mở lưu lượng dòng chảy theo mức cài đặt sẵn.

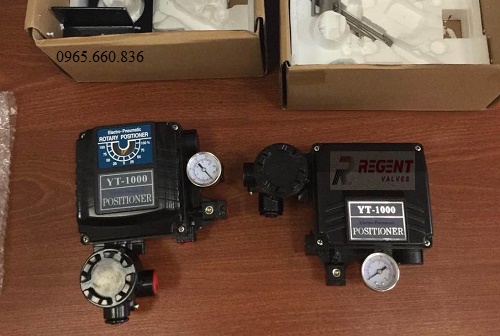

IV. Hình ảnh Positionner 4 - 20mA

V. Ưu điểm nhược điểm Positionner 4 - 20mA

5.1. Ưu điểm Positinner

Positinner có nhiều ưu điểm nổi trội như:

• Bộ định vị giúp cho van điều tiết lưu lượng dòng chảy một cách dễ dàng và chính xác nhất
• Lớp vỏ ngoài được làm từ hợp kim nhôm chắc chắn, chịu được lực va đập từ bên ngoài
• Giá thành không quá cao, phù hợp với người sử dụng khi lắp đặt vào hệ thống.

5.2. Nhược điểm Positinner

• Cần cung cấp nguồn điện phù hợp với bộ điều khiển, không lắp sai dễ gây hư hỏng
• Khi lắp đặt với tủ điện cần người có chuyên môn cao.

VI. Ứng dụng Positionner 4 - 20mA

Positinner 4 – 20mA ngày nay rất phù hợp sử dụng với các dạng van khí nén như: van bi điều khiển khí nén, van bướm điều khiển khí nén, van cầu điều khiển khí nén, van cổng điều khiển khí nén,… Các dòng van này sử dụng trong nhiều các hệ thống khác nhau như:

• Ứng dụng: sử dụng trong hệ thống cấp nước sạch, nước thải ở các nhà máy, khu công nghiệp
• Ứng dụng: lắp đặt ở các nhà máy sản xuất đồ uống, nước giải khát, rượu bia, nước ngọt
• Ứng dung: lắp đặt trong các hệ thống nghiên cứu hoá chất
• Ứng dụng: lắp đặt trong các hệ thống khí nén, lò hơi, nồi hơi công nghiệp

VII. Các dạng van điều khiển khí nén sử dụng Positionner 4 - 20mA

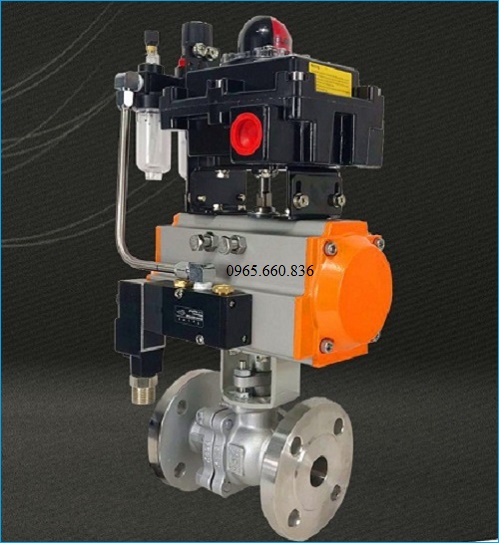

7.1. Van bi điều khiển khí nén tuyến tính

• Van bi inox điều khiển khí nén tuyến tính
• Van bi thép điều khiển khí nén tuyến tính
• Van bi gang điều khiển khí nén tuyến tính
• Van bi đồng điều khiển khí nén tuyến tính
• Van bi nhựa điều khiển khí nén tuyến tính

7.2. Van bướm điều khiển khí nén tuyến tính

• Van bướm inox điều khiển khí nén tuyến tính
• Van bướm thép điều khiển khí nén tuyến tính
• Van bướm gang điều khiển khí nén tuyến tính
• Van bướm nhựa điều khiển khí nén tuyến tính

7.3. Van cầu điều khiển khí nén tuyến tính

• Van cầu inox điều khiển khí nén tuyến tính
• Van cầu gang điều khiển khí nén tuyến tính
• Van cầu thép điều khiển khí nén tuyến tính

Trên đây là bài viết về Positionner 4 - 20mA là gì hi vọng các thông tin chúng tôi cung cấp mang tới cho các bạn nhiều những tin hửu ích. Hiện nay các bạn đang có nhu cầu sử dụng các dòng van lắp bộ Positionner 4 - 20mA thì hãy liên hệ ngay cho chúng tôi để được hỗ trợ nhé.
