Pneumatic control butterfly valve là gì?

I. Pneumatic control butterfly valve là gì?

Pneumatic control butterfly valve là tên tiếng anh đầy đủ của van bướm điều khiển khí nén đây là dòng van được kết hợp giữa hai bộ phận van bướm cơ học và bộ điều khiển khí nén để tạo thành một sản phẩm cho khả năng đóng mở tự động một cách hoàn mỹ. Với lối thiết kế từ nhiều loại chất liệu inox, thép, gang, nhựa và đa dạng nhiều kích cỡ DN50 – DN1000 cùng với hai dạng hoạt động đóng mở on/off và tuyến tính sử dụng phù hợp cho nhiều hệ thống.

II. Thông số kỹ thuật pneumatic control butterfly valve

• Kích thước sản phẩm: 50A – 1000A
• Chất liệu: inox, thép, gang, nhựa
• Chất liệu đầu khí: hợp kim nhôm
• Dạng hoạt động: on/off, tuyến tính
• Dạng kết nối: bích, lug, wafer
• Dạng đầu khí: tác động đơn, tác động kép
• Nhiệt độ: -10 độ C – 220 độ C
• Áp lực: 10bar, 16bar, 25bar
• Môi trường sử dụng: nước sạch, nước thải, khí, hơi
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Thổ Nhĩ Kỳ
• Bảo hành: 12 tháng

III. Ưu điểm pneumatic control butterfly valve

• Van sử dụng hoàn toàn bằng áp lực khí nén để vận hành nên rất an toàn khi sử dụng
• Đầu khí nén đạt tiêu chuẩn IP67 kháng nước, kháng bụi có thể lắp đặt ở đa dạng nhiều môi trường
• Chi phí mua van khá rẻ, không đắt như các dòng van bi
• Với lối thiết kế nhỏ ngọn việc lắp đặt không tốn diện tích.

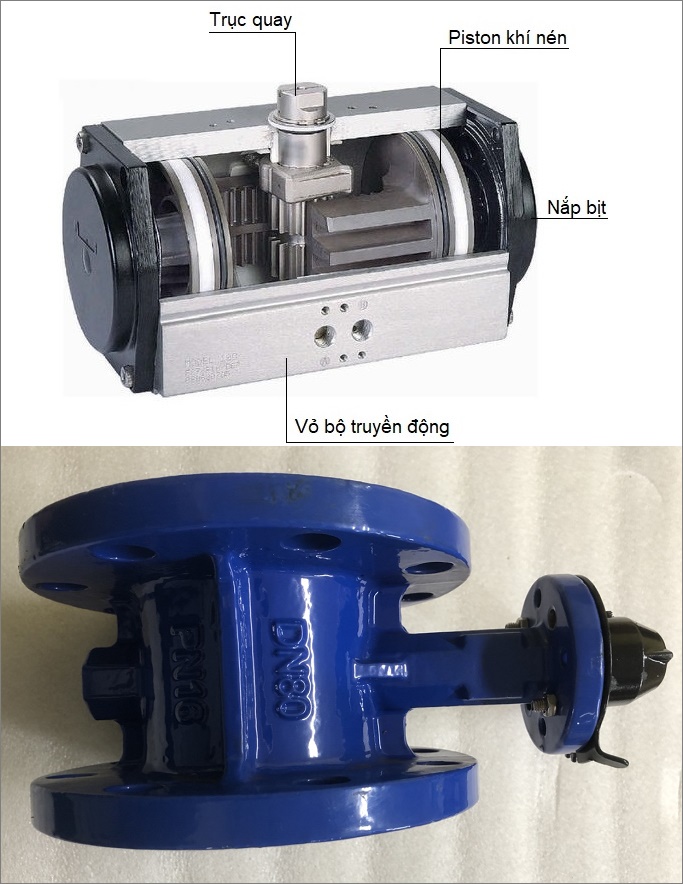

IV. Cấu tạo pneumatic control butterfly valve

Với sự kết hợp hoàn hảo giữa đầu khí nén và thân van bi thì cả hai bộ phận chính đã tạo nên một sản phẩm hoàn hảo, chắc các bạn củng còn không xa lạ gì với hai bộ phận này. Dưới đây là chi tiết cấu tạo hai bộ phận trên:

Phần thân van bướm cơ:  van bướm cơ học thuộc các dòng van bướm inox, van bướm nhựa, van bướm nhựa, van bướm gang, van bướm thép tuy rằng chúng có nhiều các loại vật liệu chế tạo nhưng cấu tạo các bộ phận bên trong hoàn toàn giống nhau. Cụ thể như sau:

• Thân van bướm
• Đĩa van
• Đệm van
• Trục van

Phần đầu điều khiển khí nén: bộ phận này sử dụng các nguồn khí nén từ 2bar – 8bar cấp vào để thực hiện quá trình đóng mở. Chúng có lối thiết kế phần thân bên ngoài được làm từ chất liệu hợp kim nhôm, bên trong có cấu tạo gồm các bộ phận như:

• Pistong
• Thanh răng
• Trục răng truyền
• Lò xo – xy lanh đàn hồi

V. Nguyên lý hoạt động pneumatic control butterfly valve

Van bướm điều khiển khí nén có hai dạng khác nhau thế nên chúng có hai kiểu hoạt động khác như sau:

5.1. Nguyên lý hoạt động bộ điều khiển khí nén tác động đơn

Van Bướm điều khiển khí nén tác động đơn này hoạt động dựa theo nguyên lý đàn hồi của lò xo, khi cấp khí nén vào bên trong áp lực khí nén sẽ đẩy pistong di chuyển ép hai lò xo hai bên lại và lúc này tạo ra quá trình mở van, khi ngưng cấp khí nén lo xo bắt đầu giản ra khiến cho van sẽ đẩy phần pistong về vị trí ban dầu van đóng lại.

5.2. Nguyên lý hoạt động bộ điều khiển khí nén tác động kép

Đối với dòng van bướm điều khiển khí nén tác động kép cần cần khí nén 2 lần để van đóng, mở. Khi cấp khí nén vào lần 1 khí nén sẽ đẩy pistong chuyển động khiến cho van mở ra, khi cấp khí nén lần hai pistong sẽ chuyển động về vị trí van đầu như lúc trưc cấp khí nén van đóng lại.

VI. Các dòng pneumatic control butterfly valve phổ biến trên thị trường

• Van bướm inox điều khiển khí nén
• Van bướm thép điều khiển khí nén
• Van bướm gang điều khiển khí nén
• Van bướm nhựa điều khiển khí nén
• Van bướm điều khiển khí nén tác động đơn
• Van bướm điều khiển khí nén tác động kép
• Van bướm điều khiển khí nén on/off
• Van bướm điều khiển khí nén tuyến tính
• Van bướm điều khiển khí nén Đài Loan

VII. Các lưu ý khi sử dụng pneumatic control butterfly valve

Theo như kinh nghiệm nhiều năm trong nghề thì đơn vị chúng tôi cần nhắn đến cho quý khác những lưu ý khi sử dụng dòng van bướm điều khiển khí nén như sau:

• Lưu ý khi sử dụng dòng van bướm khí nén không sử dụng cho các hệ thống chuyên về điều tiết dòng chảy do dòng van này có thiết kế phần đĩa van dẹp chúng sẽ làm chuyển hướng dòng chảy và ngoài ra còn tạo ra áp lực.
• Lưu ý khi lựa chọn sản phẩm cần chú ý đến thông số kỹ thuật của đường ống và đưa ra kết quả chính xác nhất nhằm mục đích lựa chọn dúng sản phẩm quý khách hàng đang cần.
• Lựa chọn dòng sản phẩm phù hợp với môi trường sử dụng của hệ thống, đảm bảo rằng van phải đáp ứng được môi trường sử dụng của hệ thống.

VIII. Lựa chọn mua pneumatic control butterfly valve ở đâu chính hãng

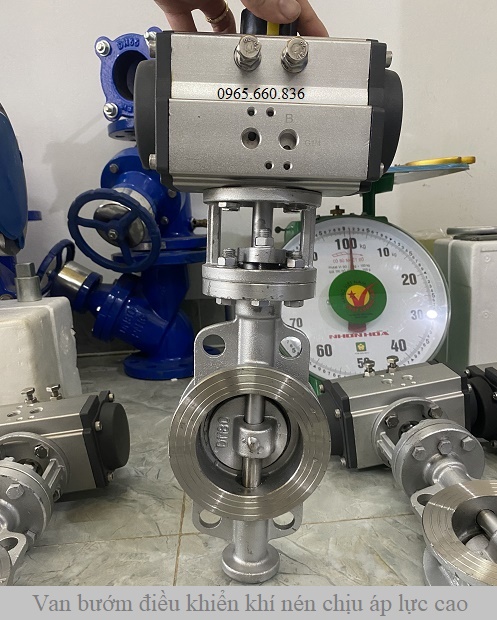

Ngày nay các dòng pneumatic control butterfly valve đang được Công Ty TNHH Vật Tư Công Nghiệp Thuận Phát nhập khẩu trực tiếp từ Đài Loan, Nhật Bản, Hàn Quốc, Trung Quốc,… về Việt Nam để phân phối ra thị trường các dòng sản phẩm chất lượng tốt nhất, giá thành rẻ nhất, luôn cam kết với khách hàng sản phẩm chính hãng 100%, đầy đủ giấy tờ CO~CQ, Vat.

Để đặt hàng vui lòng liên hệ tới hotline: 0965.660.836
