Nguyên lý hoạt động van bướm điều khiển khí nén

I. Mô tả van bướm điều khiển khí nén

Van bướm điều khiển khí nén là dòng van sử dụng để đóng mở tự động giúp cho các lưu chất đi qua và ngăn chặn một cách dễ dàng. Van bướm điều khiển khí nén thiết kế phần đĩa van dạng hình tròn dẹp, phần thân van dạng cánh bướm và được kết nối với bộ điều khiển khí nén.

Van bướm điều khiển khí nén có phần van bướm được làm từ nhiều chất liệu inox, thép, gang, nhựa,… vì thế van được ưa chuộng sử dụng trong nhiều môi trường khác nhau như nước sạch, nước thải, khí, hơi, xăng dầu, hoá chất,…

Hiện nay van bướm điều khiển khí nén được sản xuất từ nhiều nước Đài Loan, Trung Quốc, Hàn Quốc, Nhật Bản,… Đang được đơn vị chúng tôi nhập khẩu trực tiếp về Việt Nam với đầy đủ các kiểu loại mặt bích, lug, wafer, đáp ứng đầy đủ yêu cầu của quý khách hàng.

II. Cấu tạo van bướm điều khiển khí nén

Van bướm điều khiển khí nén được thiết kế với hai bộ phận chính gồm: thân van bướm và bộ phận điều khiển khí nén

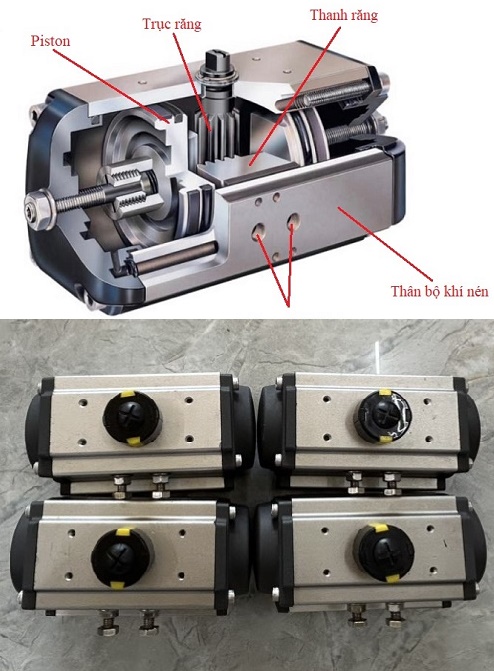

2.1. Phần bộ điều khiển khí nén

• Bộ điều khiển khí nén tác động đơn có cấu tạo khá đơn giản bao gồm các bộ phận như vỏ khí nén, lò xo, bánh răng, trục, pistong, lỗ cấp khí, ốc vít chỉnh hành trình.
• Bộ điều khiển khí nén tác động kép có cấu tạo gồm các bộ phận như bỏ bọc, trục, pistong, bánh răng, lỗ đầu khí, không có lò xo như dòng tác động đơn.

2.2. Phần thân van bướm

Bộ phận van bướm có cấu tạo gồm nhiều các bộ phận chính như:

• Thân van: làm từ các loại chất liệu inox, thép, gang, nhựa, thiết kế với nhiều dạng mặt bích, lug, wafer.
• Trục van: thường được chế tạo từ inox mang lại độ chắc chắn cao khi sử dụng
• Gioăng làm kín: làm hoàn toàn từ cao su teflon, EPDM cho khả năng chịu nhiệt độ cao
• Đĩa van: chế tạo từ các loại chất liệu inox 304, nhựa chức năng ngăn chặn dòng chảy.

III. Nguyên lý hoạt động van bướm điều khiển khí nén

Van bướm điều khiển khí nén có nguyên lý hoạt động dựa trên áp lực khí nén cấp vào đầu khí để thực hiện quá trình đóng mở van bướm.

Đối với dòng van bướm điều khiển khí nén tác động kép hoạt động theo nguyên lý khi cấp khí nén vào bộ điều khiển, lúc này khí nén sẽ đi vào hai khoang chứa, dưới áp lực khí nén chúng sẽ đẩy pistong vào với nhau thông qua bánh răng khiến cho trục kết nối với van bướm chuyển động van mở ra. Khi xả khí trong hai khoang đầu khí nén van sẽ đóng lại.

Van bướm điều khiển khí nén tác động đơn khi cấp khí nén vào đầu điều khiển khí nén làm cho lò xo bên trong đầu khí ép lại, phần bánh răng chuyển động lên trục van và bắt đầu quá trình quay theo một góc 90 độ van mở ra và khi ngừng cấp khí nén lò xo sẽ đẩy pistong về với vị trí ban đầu van đóng lại.

IV. Các sản phẩm van bướm điều khiển khí nén phổ biến trên thị trường hiện nay

Dưới đây là các dòng van bướm điều khiển khí nén phổ biến trên thị trường:

• Van bướm điều khiển khí nén tác động đơn
• Van bướm điều khiển khí nén tác động kép
• Van bướm điều khiển khí nén mặt bích
• Van bướm điều khiển khí nén lug
• Van bướm điều khiển khí nén wafer
• Van bướm inox điều khiển khí nén
• Van bướm thép điều khiển khí nén
• Van bướm gang điều khiển khí nén
• Van bướm nhựa điều khiển khí nén


V. Báo giá van bướm điều khiển khí nén

Mỗi một dòng van bướm điều khiển khí nén chúng sẽ có một mức giá riêng tuỳ thuộc vào xuất xứ, kích cỡ, chất liệu của sản phẩm do vậy để có thể nhận được giá thành chính xác hãy liên hệ ngay tới Hotline: 0965.660.836 để được đội ngủ nhân viên bên đơn vị chúng tôi tư vấn trực tiếp, báo giá van bướm điều khiển khí nén và các dòng van khác như van bi điện, van bướm điện, van cầu, van cổng.
