Limit Switch Box là gì?

I. Limit Switch Box là gì?

Limit Switch Box là tên tiếng anh của hộp công tắc giới hạn đây là một dạng thiết bị chuyên lắp đặt kèm các dạng van bi khí nén, van bướm khí nén,…Chức năng chính dùng để giúp cho người sử dụng dễ dàng quan sát được van đang ở trạng thái đóng hay mở ở khoảng cách xa, các vị trí không gian hẹp, các nơi con người khó lui tới.

Công cụ Limit Switch Box hiển thị trạng thái đóng mở thông qua màu của thiết bị với hai dạng màu chủ đạo chính là đỏ và vàng khi ở trạng thái Close van đóng, khi ở trạng thái Open van mở. Dạng thiết bị này đối với các thiết bị với tự động hoá đóng một vai trò to lớn nhằm thúc đẩy quá trình sản xuất trong nhiều lĩnh vực.

Khi kết hợp Limit Switch Box với các thiết bị công nghiệp điều khiển bằng khí nén ta có thể lắp thêm van điện từ khí nén và bộ lọc khí nén để tạo thành một sản phẩm hoàn chỉnh, nhằm vận hành van một cách tối ưu nhất.

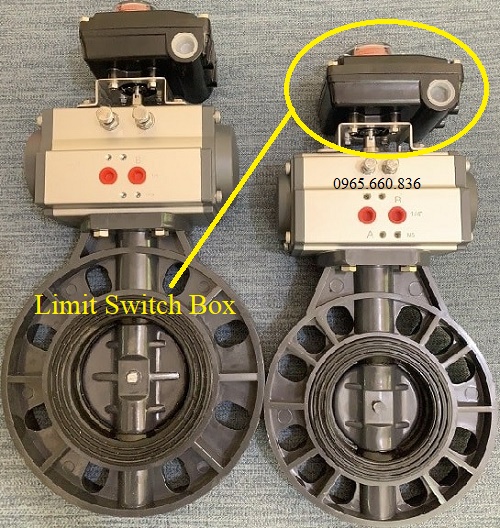

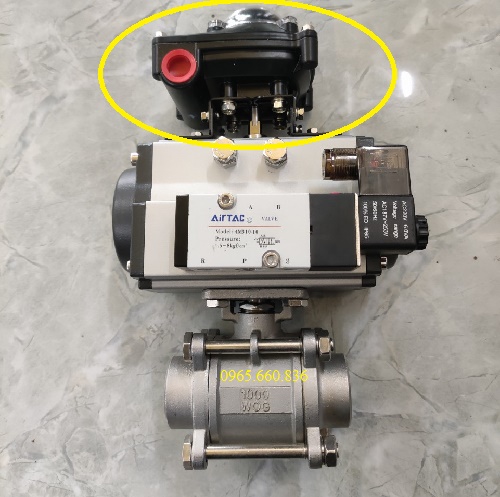

II. Hình ảnh Limit Switch Box

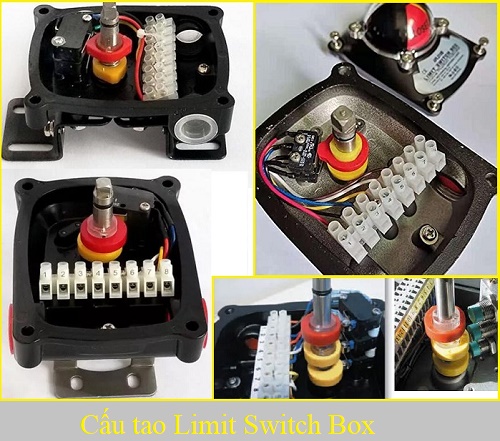

III. Cấu tạo Limit Switch Box

Bộ Limit Switch Box có thiết kế khá đơn giản gồm các bộ phận chính như: thân, nắp chụp, đầu hiển thị, trục kết nối và các thiết bị nhỏ khác. Cùng tìm hiểu ở phần dưới đây:

3.1. Bộ phận thân

Phần thân là bộ phận được chế tạo bằng chất liệu hợp kim nhôm hoặc thép không rỉ đây là bộ phận dùng để bao bọc các bộ phận bên trong khỏi ngoại lực bên ngoài.

3.2. Bộ phận nắp chụp

Phần nắp chụp được làm từ chất liệu giống hoàn toàn với thân van và được cố định bằng bulong, chúng củng giống như thân dùng để che chắn các bộ phận bên trong.

3.3. Bộ phận hiển thị đóng mở

Đây là bộ phận nằm trên đầu có dạng hìn nón và được làm bằng nhựa trong xuốt và được bao bọc phần kí hiệu chữ Close và Open bên trong. Ở phần nón bên trong chúng kết nối trực tiếp với trục để thực hiện quá trình hiển thị thi van phía dưới hoạt động.

3.4. Bộ phận trục

Trục là bộ phận quan trọng, chúng được chế tạo từ chất liệu thép không rỉ và là nơi để kết nối vào đầu khí và đầu hiển thị.

Ngoài các bộ phận trên thì chúng còn có các bộ phận nhỏ khác như: dây dẩn, giá đỡ, bảng mạch,…

IV. Cách lắp dặt Limit Switch Box

Để lắp đặt Limit Switch Box vào trong đầu khí nén ta cần thực hiện các bước sau đây:

• Bước 1: đầu tiên cần tiến hành tháo nắp chụp ở đầu điều khiển khí nén
• Bước 2: tiến hành gắn phần giá đỡ Limit Switch Box vào đầu khí song dùng ốc siết chặt lại, trong khi lắp cần lưu ý phải đặt phần của bộ hiển thị đối sứng với phần trục của đầu khí, không được để sai lệch.
• Bước 3: Khi đã lắp đặt song cần tiến hành sử dung thử xem có bị kẹt hay không để kịp thời thay thế.

V. Các dòng van sử dụng Limit Switch Box

5.1. Van bi điều khiển khí nén

• Kích cỡ: DN15 – DN600
• Chất liệu chế tạo: inox, thép, gang, nhựa
• Áp lực đầu khí: 2 – 8bar
• Nhiệt độ làm việc: -5 độ C – 220 độ C
• Áp lực sử dụng: 10bar, 16bar, 25bar, 40bar
• Dạng kết nối: mặt bích, ren, rắc co, nối hàn
• Môi trường sử dụng: nước, khí, hơi, dung dịch, hoá chất ăn mòn
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Malaysia
• Bảo hành: 12 tháng

5.2. Van bướm điều khiển khí nén

• Kích thước: DN40 – DN1200
• Chất liệu: inox, thép, gang, nhựa
• Dạng kết nối: mặt bích, wafer, lug
• Áp lực khí nén: 2bar – 8bar
• Nhiệt độ làm việc: -5 độ C – 200 độ C
• Áp lực sử dụng: 10bar, 16bar, 25bar
• Dạng hoạt động: tác động đơn, tác động kép
• Môi trường sử dụng: nước, khí, hơi, dung dịch,…
• Xuất xứ: Nhật Bản, Đài Loan, Hàn Quốc, Trung Quốc
• Bảo hành: 12 tháng

VI. Tổng kết

Hi vọng các thông tin chúng tôi cung cấp về Limit Switch Box sẽ giúp cho quý khách hiểu rõ hơn về dòng sản phẩm này và cách lắp đặt củng như cấu tạo của chúng. Để biết thêm thông tin chi tiết về giá thành sản phẩm hãy liên hệ ngay cho chúng tôi để được tư vấn trực tiếp và hỗ trợ báo giá từng loại sản phẩm.
