Đồng hồ đo áp suất

I. Đồng hồ đo áp suất là gì?

Đồng hồ đo áp suất có tên tiếng anh Pressure gauge đây là một thiết bị lắp trên hệ thống đường ống dùng để đo áp suất dòng chảy thông qua hệ thống đường ống. Đồng hồ đo áp suất được làm từ nhiều chất liệu inox, thép, gang, đồng, nhựa,… chính vì thế chúng chuyên được sử dụng để đo áp suất khí, áp suất lò hơi, áp suất gas, áp suất xăng dầu, gas,…

Đồng hồ đo áp suất được làm từ nhiều kiểu loại như dạng có dầu, dạng 3 kim, dạng lắp màng cùng với đầy đủ nhiều kích cỡ lớn nhỏ khác nhau phù hợp cho nhiều hệ thống đo áp suất nước, khí, hơi, dung dịch, hoá chất,…

Ngày nay đồng hồ đo áp suất đang được đơn vị chúng tôi nhập khẩu trực tiếp từ Đài Loan, Hàn Quốc, Nhật Bản, Malaysia, Italia, Thổ Nhĩ Kỳ, Đức,… Cam kết với khách hàng sản phẩm chính hãng, mang lại đến cho người tiêu dùng một sản phẩm tốt nhất, giá thành ưu đãi nhất thị trường, để được tư vấn liên hệ ngay hotline: 0965.660.836 hỗ trợ nhiệt tình 24/7.

Các tên gọi khác đồng hồ đo áp suất:

• Đồng hồ đo áp kế
• Đồng hồ đo áp suất kế
• Đồng hồ đo áp suất màng
• Đồng hồ đo áp suất khí nén
• Đồng hồ đo áp suất chân không
• Đồng hồ đo áp lực
• Đồng hồ đo áp suất chân không

II. Thông số kỹ thuật đồng hồ đo áp suất

• Đường kính mặt đồng hồ: 63mm, 75mm, 100mm, 150mm(D63, D75, D100, D150)
• Kiểu lắp: chân đứng, chân sau
• Kiểu kết nối: ½”, ¼”, 3/8”, ¾”, 1”, 1.1/4”
• Kiểu kết nối: chân đứng, chân sau
• Chất liệu vỏ đồng hồ áp: inox304, inox316, thép
• Chất liệu chân kết nối: inox316, inox304, đồng
• Chất liệu mặt đồng hồ: nhựa, thuỷ tinh trong suốt
• Sai số theo mặt đồng hồ áp: mặt 63 sai số 1%, mặt 100 sai số 1.6%
• Kiểu đồng hồ: mặt có dầu, mặt không dầu
• Kiểu đồng hồ: đồng hồ áp suất ống bourdon
• Mức đo: 0 – 2.5Mpa, 0 – 600Mpa
• Nhiệt độ chân lắp: max 100 độ C
• Nhiệt độ hoạt động: từ -20 độ C – 60 độ C
• Dải đo áp suất: 0 – 1000 độ C kgf/cm2, -76,0 ~ 2, 4, 6, 10, 15,…350: -76cmhg
• Đơn vị do áp suất: bar, Pa, mbar, Kpa, Psi, Kg/c,m2
• Môi trường làm việc: nước, khí, hơi, dung dịch, hoá chất, xăng, dầu,…
• Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc, Malaysia, Thổ Nhĩ kỳ,…
• Bảo hành: 12 tháng

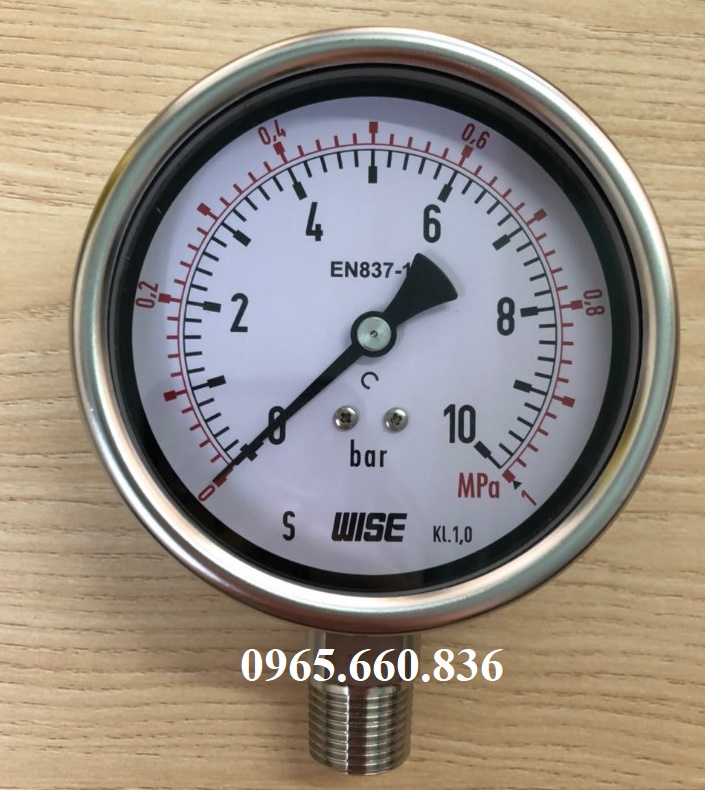

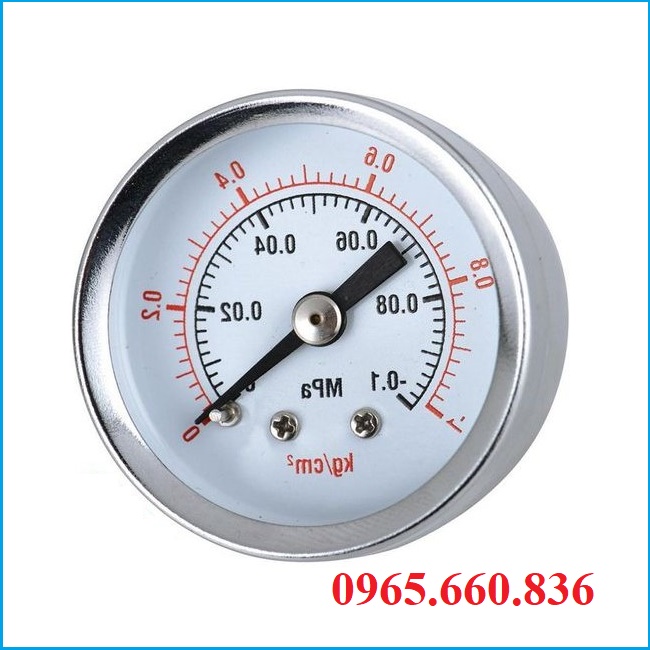

III. Hình ảnh đồng hồ đo áp suất

Dưới đây là hình ảnh đồng hồ đo áp suất từ đơn vị chúng tôi cung cấp, mời các bạn tham khảo chi tiết hình ảnh dưới đây:

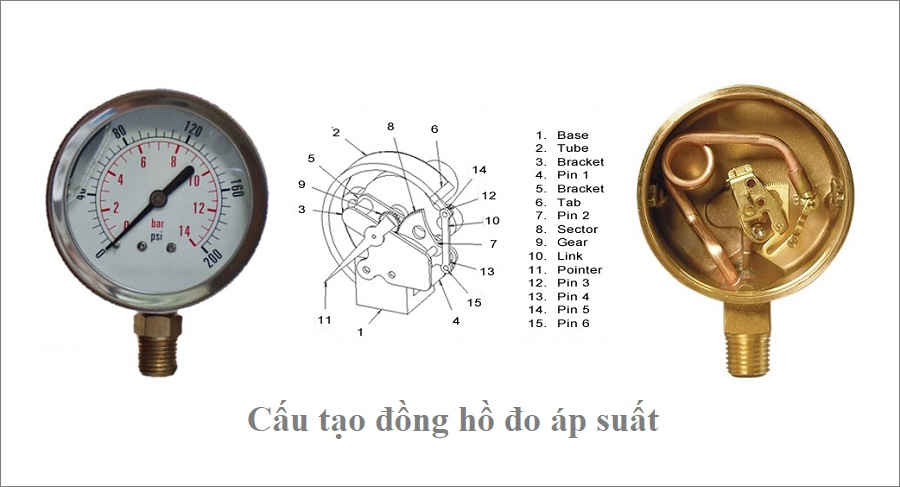

IV. Cấu tạo đồng hồ đo áp suất

Đồng hồ đo áp suất được cấu tạo gồm nhiều các bộ phận chính như: vỏ bọc đồng hồ, mặt đồng hồ hiển thị, gioăng làm kín, ống chứa áp suất, kim đo đồng hồ, bộ phận chuyển động, chân kết nối đồng hồ. Tham khảo chi tiết từng bộ phận ở mục dưới đây nhé:

4.1. Phần vỏ bọc đồng hồ

Vỏ bọc đồng hồ là bộ phận bên ngoài chúng được làm từ chất liệu inox304, inox316, thép không rỉ cho khả năng chống ăn mòn, chống va đập tốt mục đích dùng để bảo vệ, nâng đỡ các bộ phận nằm bên trong.

4.2. Phần mặt đồng hồ hiển thị

Mặt đồng hồ hiển thị được chế tạo từ các chất liệu như kính, nhựa trong suốt giúp cho người sử dụng dễ dàng nhận biết được các thông số đo bên trong, giúp cho người sử dụng dễ dàng nhận biết được thông số đo được bên trong.

4.3. Phần gioăng làm kín

Gioăng làm kín thiết kế từ chất liệu cao su PTFE, mục đích chính làm kín phần mặt đồng hồ không cho dầu bên trong rò rỉ ra bên ngoài và ngoài ra chúng dùng để làm kín các phần nối với nhau.

4.5. Phần ống chứa áp suất

Ống chứa áp suất là bộ phận được thiết kế từ chất liệu inox, đồng đây là bộ phận trực tiếp cho cho khí đi vào bên trong đồng hồ để đo áp suất của hệ thống.

4.6. Phần kim đồng hồ

Kim đồng hồ là bộ phận được làm từ chất liệu nhựa, inox chúng được kết nối với phần trục chuyển động, giúp cho người sử dụng dễ dàng quan sát được số liệu đo được trên mặt các thông số đòng hồ.

4.7. Phần bộ phận chuyển động

Bộ phận chuyển động thường được làm từ inox, chúng có các bánh răng phần trên kểt nối với kim đồng hồ, khi có áp suất đi vào bên trong chúng sẽ hoạt động.

4.8. Phần chân kết nối đồng hồ

Chân kết nối với đồng hồ là bộ phận được làm từ chất liệu inox, đồng đây là nơi trực tiếp kết nối với đường ống theo dạng lắp ren, Clamp, mặt bích dễ dàng kết nối vào đường ống.

V. Nguyên lý hoạt động đồng hồ đo áp suất

5.1. Nguyên lý hoạt động đồng hồ đo áp suất dạng cơ

Đồng hồ đo áp suất dạng cơ hoạt động cực kì đơn giản, khi có áp lực từ hệ thống đi vào sẽ làm cho ống đồng giãn ra kéo theo bộ phận chuyển động hoạt động và phần kim đồng hồ xuay khi đã được kết nối với bánh răng. Bộ phận kim đồng hồ chỉ hoạt động khi có áp suất đi vào bên trong và ngừng hoạt động khi không có áp suất đi vào.

5.2. Nguyên lý hoạt động đồng hồ đo áp suất dạng điện tử

Đồng hồ đo áp suất dạng điện tử hoạt động theo nguyên lý khá đơn giản, áp suất khi đi vào bên trong tác động bộ phận cảm biến khiến các mạnh bên trong hoạt động và chuyền tới thông số đo được lên trên màn hình. Phần màn hình điện tử có nhiệm vụ hiển thị các thông số đo được khi hệ thống đang hoạt động.

VI. Ưu điểm nhược điểm đồng hồ đo áp suất

Tìm hiểu những ưu điểm vuột trội đồng hồ đo áp suất mang lại:

• Có thiết kế cực kì đơn giản, nhỏ gọn, trọng lượng nhẹ tiết kiệm chi phí khi vận chuyển
• Với cấu tạo từ chất liệu inox, thép không rỉ cho khả năng chịu được tác động vào bên ngoài cực tốt
• Dễ dàng kết nối vào đường ống theo dạng nối bích, nối ren, clamp phù hợp cho nhiều đường ống
• Độ chính xác cao, khả năng đo áp suất nhanh, tuổi thọ lâu dài
• Có mặt kính trong suốt bảo vệ đồng hồ, độ cứng cao, chống các tác nhân từ bên ngoài
• Cho khả năng lắp đặt được trong nhiều môi trường nước, khí, chân không, xăng dầu,…

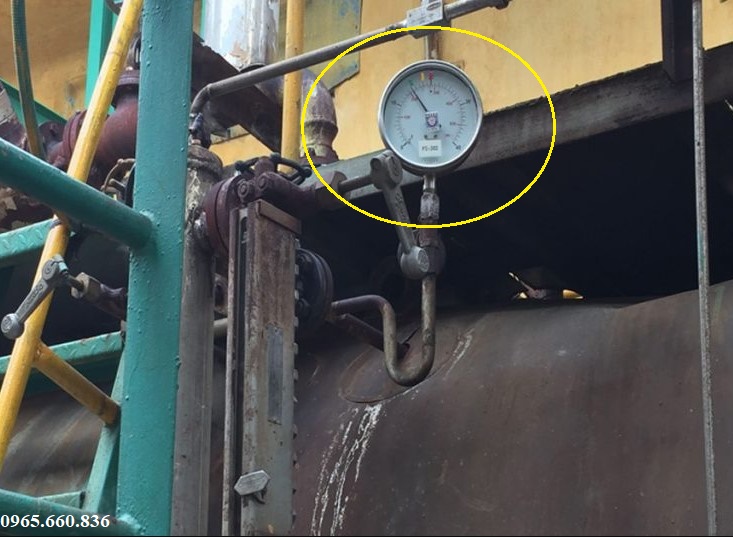

VII. Ứng dụng đồng hồ đo áp suất

Đồng hồ đo áp suất rất quan trọng trong các hệ thống có áp lực cao, các hệ thống hay tăng áp lực đột ngột chính vì thế chúng được ứng dụng trong nhiều các hệ thống như:

• Đồng hồ đo áp suất lắp đặt trong hệ thống xăng dầu, nhà máy khí nén, nhà máy thuỷ lực
• Đồng hồ đo áp suất ứng dụng trong hệ thống nước nóng, hơi nóng, nước khoáng
• Đồng hồ đo áp suất ứng dụng trong hệ thống sản xuất nước ngọt, nước sạch, dung dịch, hoá chất ăn mòn và nhiều hệ thống khác có liên quan
• Đồng hồ đo áp suất được lắp đặt trong hệ thống khu công nghiệp, khu nông nghiệp, nhà máy, xưởng sản xuất, kho hàng
• Đồng hồ đo áp suất sử dụng trong hệ thống chân không, đường ống gas công nghiệp, hệ thống giám sát áp suất dưới đáy biển.

VIII. Catalogue đồng hồ đo áp suất

Tham khảo Catalogue đồng hồ đo áp suất dưới đây để biết thêm thông tin sản phẩm:

IX. Các loại đồng hồ đo áp suất đơn vị chúng tôi cung cấp

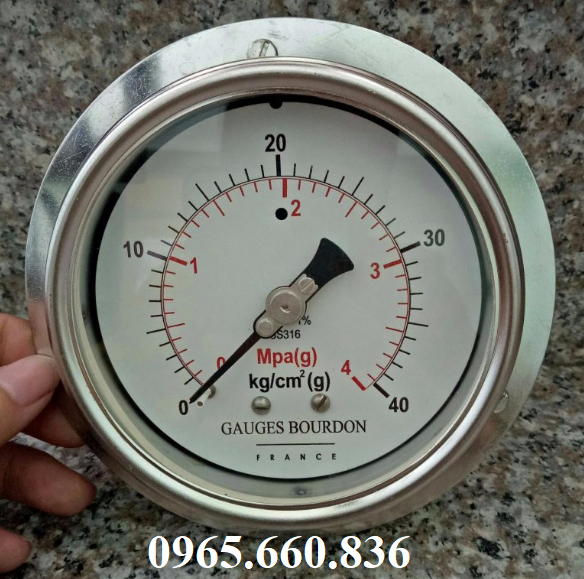

9.1. Đồng hồ đo áp suất có vành

• Kích thước mặt đồng hồ: 63mm, 80mm, 100mm, 160mm, 200mm
• Vật liệu chế tạo: inox, thép không rỉ
• Kết nối: lắp ren, mặt bích
• Dạng đồng hồ: dạng dầu, dạng không dầu
• Đơn vị đo áp suất: Mpa, Kpa, Bar, Kmf/cm2, Psi
• TC chống cháy nổ: EX, ATEX
• Thang đo áp suất: 0 – 2.5Mpa, 0 – 600Mpa
• Môi trường sử dụng: khí, hơi, nước, dung dịch, hoá chất ăn mòn
• Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc, Malaysia, Italia,…
• Bảo hành: 12 tháng

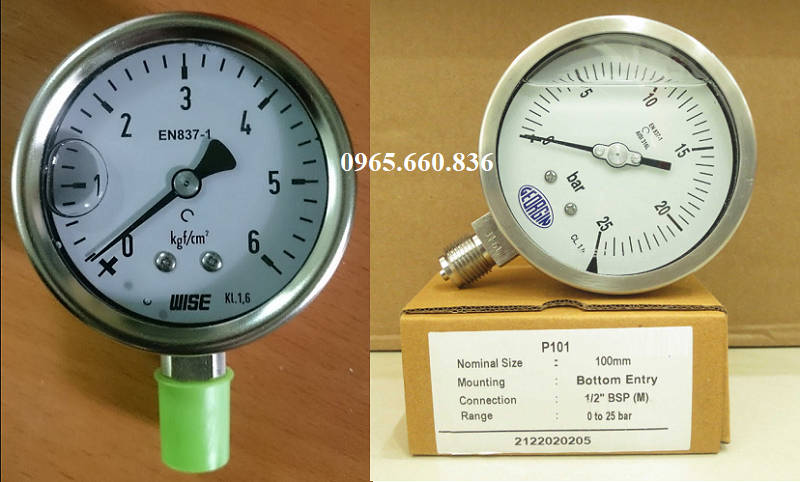

9.2. Đồng hồ đo áp suất dạng dầu

• Side bề mặt: 50mm – 200mm
• Vật liệu chế tạo: inox, thép
• Dạng kết nối: chân đứng, chân có vành, chân sau có vành
• Dạng đồng hồ: có dầu bên trong mặt đồng hồ
• Chân lắp đặt: ½”, ¼”, 3/8”, 3/4”, 1”, 1.1/4”
• Môi trường sử dụng: nước, khí, hơi, dung dịch, hoá chất
• Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc, Malaysia, Thổ Nhĩ Kỳ
• Bảo hành: 12 tháng

9.3. Đồng hồ đo áp suất dạng màng Clamp

• Đường kính mặt đồng hồ: 63mm, 80mm, 100mm
• Chất liệu chế tạo: inox 304, inox 316, thép không rỉ
• Kiểu kết nối: Clamp
• Nhiệt độ làm việc: -5 độ C – 200 độ C
• Áp lực sử dụng: 0bar – 40bar
• Kiểu đơn vị đo: Mpa, Kpa, bar, Psi
• Sử dụng: nước, khí, hơi, dung dịch, hoá chất ăn mòn
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Malaysia, Italia, Thổ Nhĩ Kỳ
• Bảo hành: 12 tháng

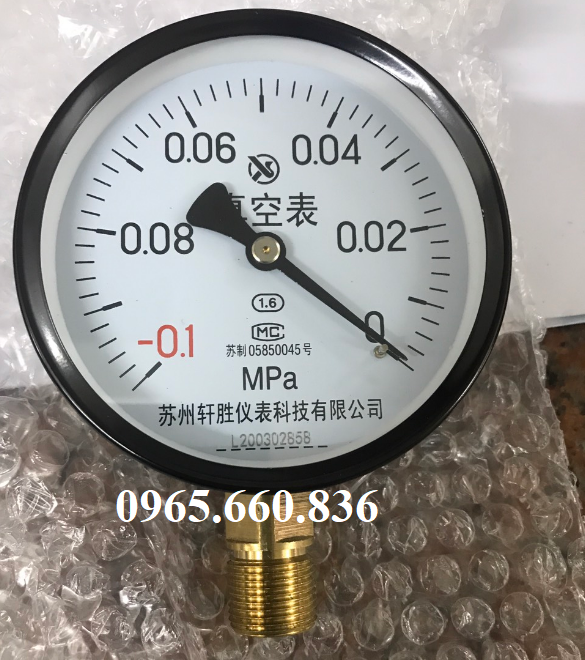

9.4. Đồng hồ đo áp suất chân đứng

• Side mặt đồng hồ: 63mm, 80mm, 90mm, 100mm, 160mm, 200mm
• Chất liệu chế tạo: inox, hoặc thép không rỉ
• Áp lực sử dụng: 0 – 25bar
• Nhiệt độ sử dụng: 250 bar
• Đơn vị đo: Mpa, Kpa, Bar, Kmf/cm2, Psi
• Tiêu chuẩn chống cháy nổ: Ex, ATEX
• Kiểu chân ren: 1/2PT, 1/4PT, 3/8PT
• Kiểu đồng hồ: không dầu, dạng có dầu
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Malaysia, Trung Quốc
• Bảo hành: 12 tháng

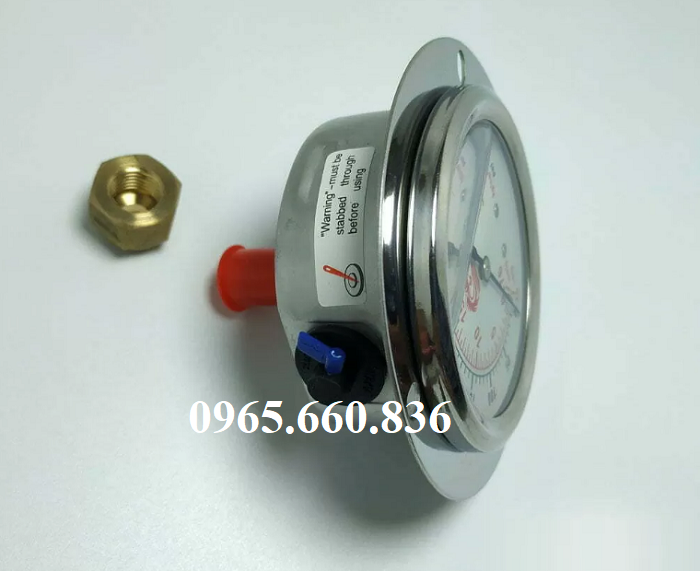

9.5. Đồng hồ đo áp suất chân sau

• Kích thước: 63mm, 80mm, 100mm, 160mm
• Chất liệu chế tạo: SUS 304, SUS 316 thép không rỉ
• Kiểu đồng hồ: có dầu, không dầu
• Đơn vị: Mpa, Kpa, bar, Kmf/cm2, Psi
• Tiêu chuẩn cháy nổ: EX, ATEX
• Kiểu ren: 1/2PT, 1/4PT, 3/8PT
• Nhiệt độ làm việc: -5 độ C – 150 độ C
• Áp lực làm việc: 0 – 25bar
• Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc, Malaysia

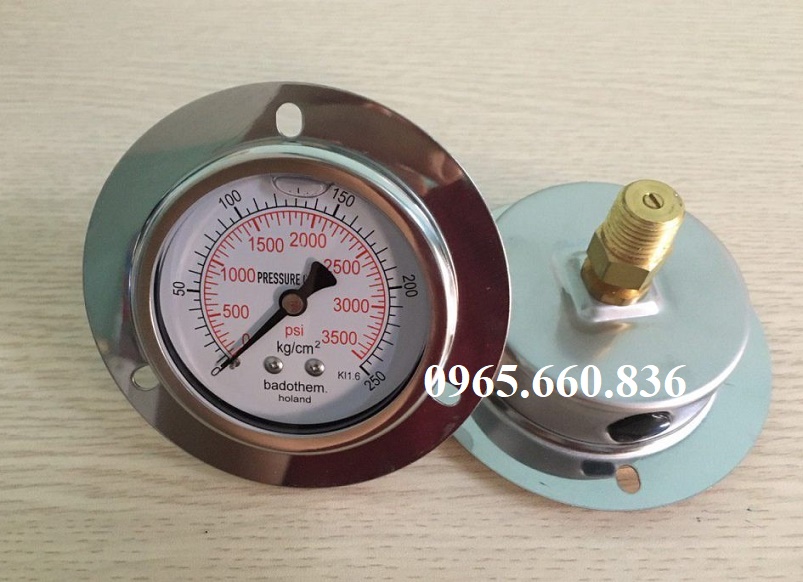

9.6. Đồng hồ đo áp suất có vành

• Kích thước mặt đồng hồ: 63mm, 80mm, 100mm, 160mm, 200mm
• Chất liệu chế tạo: inox, thép không rỉ
• Áp lực làm việc: max 25bar
• Nhiệt độ: -5 độ C – 150 độ C
• Kiểu đồng hồ đo áp suất: có dầu hoặc không dầu
• Đơn vị đo áp suất: Mpa, Kpa, Bar, Kmf/cm2, Psi,…
• Chân ren: 1/2PT, ¼ PT
• Xuất xứ: Đìa Loan, Trung Quốc, Malaysia, Italia,…
• Bảo hành: 12 tháng

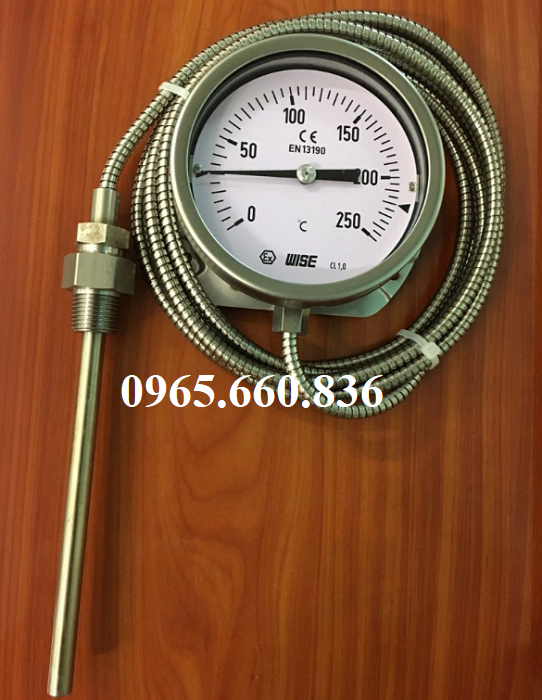

9.7. Đồng hồ đo áp suất dạng dây

• Side mặt đồng hồ: 63mm, 80mm, 100mm, 160mm, 200mm
• Chất liệu chế tạo: inox, thép
• Dây: 1m, 2m, 3m,…
• Nhiệt độ làm việc: tối đa 150 độ C
• Áp lực sử dung: 0 – 25bar
• Tiêu chuẩn chóng chảy nổ: EX, ATEX
• Thang đo: 0 – 2.5Mpa, 0 – 600Mpa
• Kiểu đồng hồ: có dầu, không dầu
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Thổ Nhĩ kỳ
• Bảo hành: 12 tháng

9.8. Đồng hồ đo áp suất 3 kim

• Side mặt đồng hồ: 63mm, 80mm, 100mm, 160mm, 200mm
• Chất liệu chế tạo: inox, thép
• Kiểu đồng hồ: 3kim, 3 tiếp điểm
• Điện áp sử dụng: 12V, 24V, 220V
• Kích thước chân ren: ½”, ¼”, 3/8”, 1”
• Áp lực làm việc: 0bar – 40 bar
• Nhiệt độ làm việc: -5 độ C – 150 độ C
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Malaysia
• Bảo hành: 12 tháng

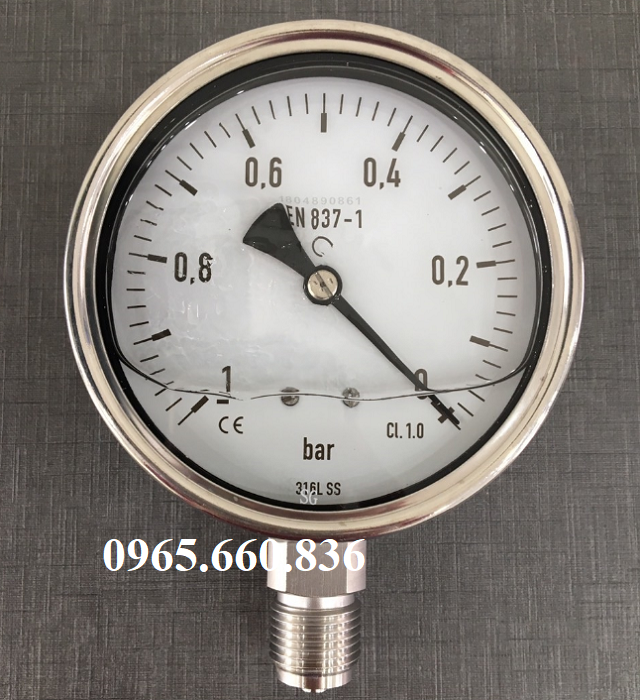

9.9. Đồng hồ đo áp suất chân không

• Đường kính mặt đồng hồ: 63mm, 100mm, 150mm, 200mm
• Thang đo: -1…0,6bar: - 1…1,5bar: -1…3bar:-1…5bar:-1…9bar:-1…15bar: -1…24
• Cấp chính xác: sai số 1%
• Chất liệu vỏ đồng hồ: inox 304
• Chất liệu chân ren: inox
• Đơn vị đo áp suất: bar, Kg/cm2, psi
• Tiêu chuẩn bảo vệ đồng hồ: IP67, IP68
• Dạng đồng hồ: có dầu hay không dầu
• Kiểu kết nối: chân đứng, chân sau, gắn bảng, chân sau lệch tâm
• Kết nối: G1/2”, G1/4”, NPT ½, NPT ¼”
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Malaysia
• Bảo hành: 12 tháng

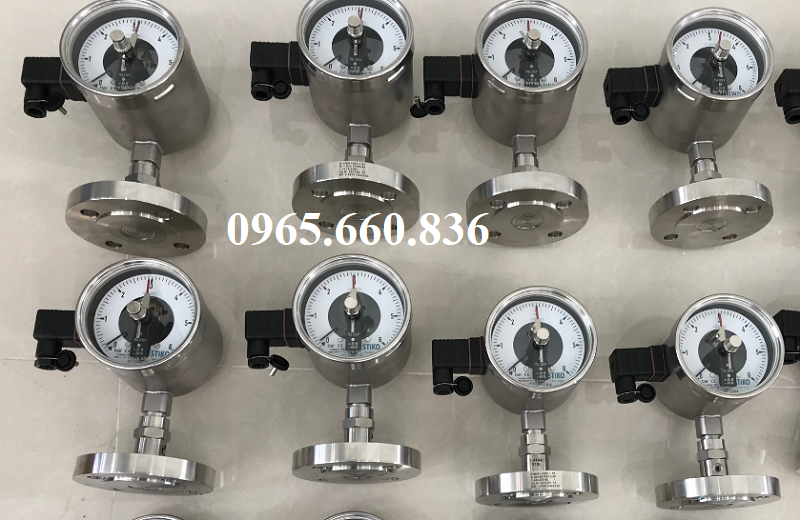

9.10. Đồng hồ đo áp suất lắp bích

• Side đồng hồ: 63mm, 80mm, 100mm, 160mm, 200mm
• Chất liệu chế tạo: inox, thép không rỉ
• Dạng đồng hồ: có dầu, không có dầu
• Đơn vị đo: Mpa, Kpa, Bar, Kmf/cm2, Psi
• Tiêu chuẩn chống cháy nổ: EX, ATEX
• Nhiệt độ làm việc: 0  - 25 độ C
• Áp lực sử dụng: -5 độ C – 150 độ C
• Môi trường sử dụng: nước, khí, hơi, dung dich
• Xuất xứ: Đài Loan, Trung Quốc, Nhật Bản, Malaysia
• Bảo hành: 12 tháng

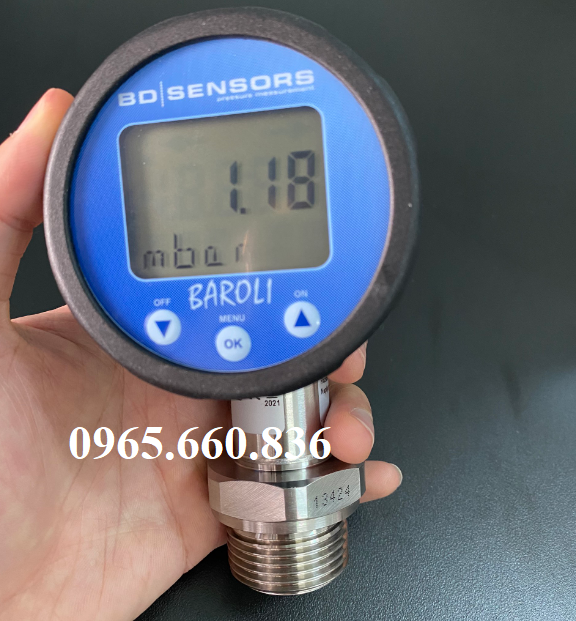

9.11. Đồng hồ đo áp suất điện tử

• Vật liệu chế tạo: thép không rỉ
• Side mặt đồng hồ: 63mm, 80mm, 100mm
• Nhiệt độ sử dụng: 120 độ C
• Áp lực sử dụng: 10bar, 16bar
• Thời gian đo: 0,1’
• Cấp độ bảo vệ: IP65
• Điện áp sử dụng: 9V, 12V, 24V
• Độ đo chính xác: 0,5%. 0,25%. 0,125%. 0.45% sai đố
• Sử dụng: nước, khí hơi, dung dịch
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Malaysia,…
• Bảo hành: 12 tháng

9.12. Đồng hồ đo áp suất theo xuất xứ

• Đồng hồ đo áp suất Đài Loan
• Đồng hồ đo áp suất Nhật Bản
• Đồng hồ đo áp suất Hàn Quốc
• Đồng hồ đo áp suất Trung Quốc

X. Lắp đặt đồng hồ đo áp suất sao cho đúng cách

• Đầu tiên để lắp đặt đồng hồ đo áp suất vào hệ thống ta cần phải lau chùi sạch sẽ các vị trí lắp đặt vào đường ống.
• Trước khi lắp đặt cần đảm bảo hệ thống đang ngắt, không có áp suất bên trong đường ống
• Sác định vị trí cần được lắp đặt đồng hồ đo áp suất song rồi tiến hành lắp đặt vào trong đường ống, sau đó sử dụng cờ lê và mở đường ống để lắp bộ đồng hồ đo áp suất vào bên trong.
• Để tránh tình trạng rò rỉ ra bên ngoài ta cần phải lưu ý sử dụng băng keo non để quấn quanh phần chân ren song rồi mới lắp đặt vào đường ống, phần băng tan keo non có nhiệm vụ tránh rò rỉ áp suất ra bên ngoài.

XI. Báo giá đồng hồ đo áp suất

Ngày nay Công Ty TNHH Vật Tư Công Nghiệp Thuận Phát là một đơn vị chuyên cung cấp và phân phối nhiều dòng đồng hồ đo áp suất khác nhau, mỗi một sản phẩm bên đơn vị chúng tôi cung cấp sẽ có một mức giá riêng của chúng. Bảng giá đồng hồ đo áp suất được đơn vị chúng tôi cập nhật liên tục vì thế khách hàng đang quan tâm đến sản phẩm hãy liên hệ ngay tới hotline: 0965.660.836 để được đội ngủ nhân viên bên đơn vị chúng tôi tư vấn trực tiếp và cung cấp bảng giá tới cho khách hàng.

• Xin cam kết sản phẩm chất lượng cao
• Đầy đủ các loại giấy tờ CO~CQ, Catalogue
• Chế độ bảo hành lên đến 1 năm
• Đổi trả 1.1 khi có lỗi do nhà sản xuất

Tham khảo thêm sản phẩm: đồng hồ đo nước
