Phân Biệt DN - A - D là gì? Tránh 3 sai lầm mua ống và van công nghiệp

Chỉ một nhầm lẫn nhỏ giữa các ký hiệu đường kính DN, A và D có thể làm hỏng toàn bộ mối nối, gây rò rỉ áp suất và tổn thất hàng chục triệu đồng vật tư cho công trình.

Để xử lý triệt để rủi ro này, bạn cần nắm rõ: DN (Diameter Nominal) là đường kính danh nghĩa quy ước theo tiêu chuẩn quốc tế dùng cho van, ống và phụ kiện; A là ký hiệu đường kính danh nghĩa theo hệ tiêu chuẩn JIS/Châu Á; còn D (Phi Φ / OD) đại diện cho đường kính ngoài thực tế đo bằng milimet (mm).

Việc nhầm tưởng DN50 là 50 mm hay 2 Inch là 50.8 mm – trong khi đường kính ngoài thực tế của DN50 là 60.3 mm – chính là nguyên nhân hàng đầu dẫn đến việc đặt mua sai hàng.

Bài viết này từ chuyên gia kỹ thuật sẽ cung cấp cho bạn bảng quy đổi chuẩn xác cùng quy trình 6 bước tra cứu chi tiết, giúp bạn hiểu DN - A - D là gì và chọn mua chính xác 100% thiết bị cho hệ thống

1. Khái niệm DN - A - D là gì và bảng so sánh kích thước đường ống

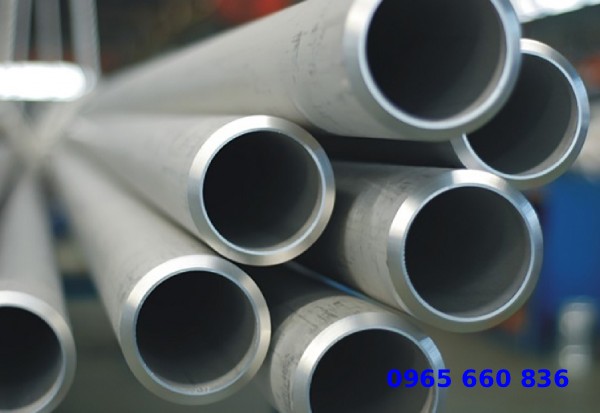

Khái niệm DN - A - D trong kích thước đường ống là gì?

1.1. Giải mã bản chất từng ký hiệu kỹ thuật DN - A - D là gì?

Trong thi công hệ thống cơ điện (MEP), cấp thoát nước, PCCC hay xử lý hóa chất, việc đọc hiểu chính xác các ký hiệu trên bản vẽ và catalogue là yêu cầu bắt buộc. Tuy nhiên, do sự giao thoa giữa nhiều hệ tiêu chuẩn quốc tế (Mỹ, Châu Âu, Nhật Bản), các ký hiệu DN - A - D là gì hay Inch (NPS) và SCH thường gây nhầm lẫn nghiêm trọng cho người vận hành.

1. DN (Diameter Nominal / Diamètre Nominal):

• Khái niệm & Tiêu chuẩn: DN là ký hiệu đường kính danh nghĩa (Nominal Size) được quy định theo hệ tiêu chuẩn quốc tế ISO và tiêu chuẩn quốc gia TCVN.
• Bản chất: DN là một con số quy ước tiêu chuẩn đại diện cho kích thước kết nối của hệ thống, giúp các thiết bị như van công nghiệp, mặt bích và phụ kiện nối từ các nhà sản xuất khác nhau có thể lắp ghép hoàn toàn đồng bộ.
• Lầm tưởng cần loại bỏ: DN không phải là đường kính trong (ID) hay đường kính ngoài (OD) đo thực tế bằng thước. Ví dụ: Ký hiệu DN50 không có nghĩa là đường kính đo được đúng 50 mm. Theo tiêu chuẩn ống thép ASME B36.10M, đường kính ngoài thực tế (OD) của ống DN50 lên tới 60.3 mm.

2. A (Ký hiệu đường kính danh nghĩa hệ JIS/Châu Á):

• Khái niệm & Tiêu chuẩn: Ký hiệu A (như 15A, 20A, 50A, 100A...) xuất phát từ tiêu chuẩn công nghiệp Nhật Bản (JIS) và được sử dụng rất phổ biến tại Châu Á cũng như trong ngành ống nhựa PPR, uPVC, van vi sinh.
• Bản chất: Về mặt giá trị danh nghĩa, hệ A hoàn toàn tương đương với hệ DN tính bằng milimet (vd: 50A ↔ DN50, 100A ↔ DN100).

3. D / Phi (Φ / OD - Outside Diameter):

• Khái niệm & Đơn vị: D hoặc Phi (Φ) là ký hiệu đại diện cho Đường kính ngoài thực tế (Outside Diameter - OD) của vật thể hình trụ (ống thép, ống nhựa, thanh kim loại), đơn vị tính bằng milimet (mm).
• Bản chất: Đây là con số kích thước vật lý đo trực tiếp bằng thước kẹp hoặc thước dây tại công trường.
• Sự khác biệt vật liệu: Đối với ống nhựa (PPR, uPVC, HDPE), nhà sản xuất thường gọi trực tiếp theo đường kính ngoài D (vd: Ống PPR D63, D110). Cần lưu ý: Ống nhựa D63 có đường kính ngoài 63 mm, khi chọn van mặt bích tương đương sẽ kết nối với van danh nghĩa DN50 (50A / 2").

4. Inch / NPS (Nominal Pipe Size):

• Khái niệm: Kích thước danh nghĩa hệ Anh/Mỹ dùng cho các dòng ống và phụ kiện nhập khẩu (ký hiệu: " hoặc NPS).
• Bản chất: Tương tự DN, Inch cũng là kích thước quy ước danh nghĩa chứ không phải phép nhân toán học đơn thuần. Ví dụ: Ống 2 Inch không bằng 225.4mm=50.8mm, mà đường kính ngoài thực tế chuẩn ASME B36.10M là 60.3 mm.

5. SCH (Schedule) & ID (Inside Diameter):

• Chiều dày thành ống (SCH): Cấp độ dày thành ống quy định theo tiêu chuẩn ASME B36.10M hoặc ASTM A53 (phổ biến như SCH20, SCH40, SCH80).
• Đường kính trong (ID): Là không gian lòng ống thực tế cho lưu chất chảy qua. Bất kể cùng kích thước DN hay OD, đường kính trong ID sẽ thay đổi phụ thuộc vào chỉ số SCH.
• Công thức xác định ID:
• ID(mm)=OD(mm)-2ĐộdàythànhốngSCH(mm)

1.2. Bảng so sánh tổng quan các ký hiệu (Comparison Matrix)

Bảng ma trận dưới đây tổng hợp sự khác biệt cốt lõi giữa các chỉ số đo lường kích thước đường ống DN - A - D là gì:

1.3. Bảng quy đổi tổng hợp DN - A - D là gì chuẩn ASME B36.10M

Dưới đây là bảng tra cứu quy đổi chuẩn xác giữa đường kính danh nghĩa (DN - A - D là gì và Inch) và kích thước thực tế (OD, ID) theo tiêu chuẩn quốc tế ASME B36.10M cho cấp độ dày SCH40:

Ghi chú kỹ thuật khi tìm hiểu DN - A - D là gì:

• Thông số đường kính ngoài OD và ID nêu trên áp dụng chuẩn theo ASME B36.10M cho ống thép công nghiệp.
• Đường kính ngoài D thực tế giữa ống thép và ống nhựa (PPR, uPVC, HDPE) có thể có dung sai chênh lệch nhỏ tùy theo tiêu chuẩn chế tạo của từng nhà sản xuất.

2. Tiêu chuẩn kỹ thuật DN - A - D là gì?

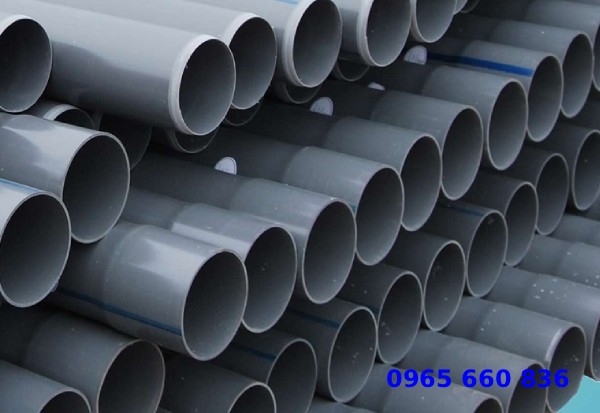

Tiêu chuẩn kỹ thuật DN - A - D là gì?

Để đảm bảo tính chính xác tuyệt đối trong thiết kế, nghiệm thu và vận hành hệ thống đường ống công nghiệp, các kỹ sư cơ điện (MEP) và quản lý công trình không thể dựa vào cảm quan hay kinh nghiệm truyền miệng. Mọi quyết định lựa chọn vật tư bắt buộc phải căn cứ vào các quy chuẩn kỹ thuật quốc gia và quốc tế.

2.1. Tiêu chuẩn Quốc gia TCVN 10828:2015 (ISO 5752:1982) – Quy chuẩn van kim loại lắp bích

• Nguồn gốc & Phạm vi áp dụng: Tiêu chuẩn Quốc gia TCVN 10828:2015 hoàn toàn tương đương với tiêu chuẩn quốc tế ISO 5752:1982, do Viện Nghiên cứu Cơ khí (Bộ Công Thương) biên soạn và Bộ Khoa học và Công nghệ công bố.
• Thông số cốt lõi được chuẩn hóa:
• Kích thước mặt đến mặt (Face-to-Face dimension): Khoảng cách tính bằng milimet giữa hai mặt phẳng vuông góc với trục van đặt tại các vị trí ngoài cùng của cửa cuối thân van đối với các dòng van dạng thẳng (như van cổng, van bi, van bướm, van cầu, van màng, van kiểm tra/lá lật).
• Kích thước tâm đến mặt (Centre-to-Face dimension): Khoảng cách tính bằng milimet giữa mặt phẳng tại vị trí ngoài cùng cửa cuối thân van với trục của cửa đầu kia đối với các dòng van dạng góc.
• Ý nghĩa thực chiến: Mục đích tối thượng của tiêu chuẩn này là thiết lập sự thống nhất về chiều dài kết nối, cho phép mức độ đổi lẫn kích thước van giữa các nhà sản xuất khác nhau trên toàn thế giới. Nhờ đó, khi thay thế một van cổng hay van bi hư hỏng trên tuyến ống cũ, kỹ sư chỉ cần chọn đúng kích thước DN và loại cơ bản theo TCVN 10828:2015 là van mới sẽ vừa khít vào khoảng trống giữa hai mặt bích mà không cần cắt hay hàn lại đường ống.
• Dữ liệu dung sai & Giới hạn áp suất thực tế:
• Dung sai chế tạo (Bảng 11): Khoảng cách mặt đến mặt/tâm đến mặt được phép có dung sai lắp đặt cụ thể tùy theo dải kích cỡ. Đối với van có chiều dài từ 0đến250mm, dung sai cho phép là 2mm; từ 250đến500mm là 3mm; và từ 500đến800mm là 4mm.
• Giới hạn áp suất theo DN (Bảng 2): Đối với van cổng làm bằng gang đúc graphit dạng phiến mỏng ở (20^circtext{C}), áp suất làm việc lớn nhất giảm dần khi kích cỡ danh nghĩa DN tăng lên để đảm bảo an toàn kết cấu: từ DN40 đến DN150 chịu được áp suất tối đa 10bar (1bar=105Pa); từ DN200 đến DN300 giảm xuống 6bar; và từ DN400 đến DN500 chỉ còn 4bar.

2.2 Tiêu chuẩn Quốc tế ASME B36.10M & ASTM A53 – Chuẩn hóa ống thép công nghiệp

• Cơ sở dữ liệu kích thước ống thép (ASME B36.10M): Đây là bảng thước đo tiêu chuẩn quốc tế quy định đường kính ngoài thực tế (OD - Outside Diameter), độ dày thành ống (SCH - Schedule) và trọng lượng cho cả ống thép đúc lẫn ống thép hàn.
• Bằng chứng số liệu chuẩn hóa OD:
• Ký hiệu DN50 (tương đương 2 Inch / NPS 2") có đường kính ngoài vật lý thực tế OD chuẩn xác là 60.3mm (thường gọi dân dã là "ống phi 60").
• Ký hiệu DN100 (tương đương 4 Inch / NPS 4") có đường kính ngoài vật lý thực tế OD chuẩn xác là 114.3mm.
• Mối tương quan giữa SCH và Đường kính trong (ID):
• Đường kính trong ID (Inside Diameter) phản ánh tiết diện lòng ống thực tế cho lưu chất chảy qua. Chỉ số ID không cố định theo DN mà biến thiên phụ thuộc vào độ dày thành ống (SCH) theo công thức:
• ID(mm)=OD(mm)-2ĐộdàythànhốngSCH(mm)
• Thực tế kỹ thuật: Hai đoạn ống thép đúc cùng có kích thước DN50 (OD 60.3mm), nhưng đoạn ống đạt độ dày SCH80 sẽ có thành ống dày hơn đáng kể so với SCH40, làm đường kính trong ID thu nhỏ lại (52.5mm ở SCH40) nhưng gia tăng khả năng chịu áp suất và nhiệt độ cao hơn nhiều cho hệ thống.
• Tiêu chuẩn vật liệu ASTM A53: Quy định tiêu chuẩn kỹ thuật về vật liệu thép carbon chịu lực, tính chất cơ lý và khả năng thử áp lực thủy tĩnh cho đường ống dẫn hơi, nước, khí nén và chất lỏng công nghiệp.

2.3 Bằng chứng thực chiến: Sự phối hợp bắt buộc giữa DN, Tiêu chuẩn Mặt bích & Cấp áp lực (PN/Class)

Một trong những sai lầm phổ biến nhất của nhân viên thu mua vật tư hoặc thợ thi công là mặc định: "Chỉ cần mua đúng van DN100 là lắp vừa bích DN100".

Thực tế vận hành công trường chứng minh rằng: Ký hiệu DN chỉ là kích thước danh nghĩa đại diện cho kết nối, hoàn toàn không thể đứng một mình để quyết định tính đồng bộ kỹ thuật.

1. Sự xung đột giữa các Tiêu chuẩn Mặt bích (JIS vs ANSI vs DIN vs BS)

• Thực trạng: Khi hai van hoặc mặt bích cùng ghi ký hiệu DN100, nhưng một thiết bị sản xuất theo tiêu chuẩn Nhật Bản JIS 10K và thiết bị còn lại theo tiêu chuẩn Mỹ ANSI Class 150 hay tiêu chuẩn Châu Âu DIN/EN PN16, thì đường kính vòng tâm bu lông (PCD), đường kính ngoài bích và số lượng/kích thước lỗ bu lông là hoàn toàn khác nhau.
• Hậu quả: Kỹ sư không thể xỏ bu lông qua hai mặt bích để siết chặt mối nối, dẫn đến tình trạng thiết bị không thể lắp đặt được dù đúng kích thước DN.

2. Cấp áp lực danh nghĩa PN (Pressure Nominal) và Class

• PN (Bar): Ký hiệu thể hiện áp suất làm việc danh nghĩa tính bằng bar (vd: PN6, PN10, PN16, PN25, PN40; với 1bar=105Pa).
• Class (Lb / Lbs): Ký hiệu cấp áp lực theo hệ tiêu chuẩn Mỹ (vd: Class 125, Class 150, Class 300, Class 600).
• Thực tế kết nối: Mặt bích ký hiệu Flange DN100 PN16 chỉ kết nối chuẩn đồng bộ với van ghi DN100 PN16. Nếu ghép bích PN10 với bích PN25, kích thước độ dày bích và lực siết bu lông sẽ bị lệch, gây nguy cơ biến dạng gioăng làm kín và rò rỉ lưu chất dưới áp lực cao.

2.3 Công thức chọn mua & Bóc tách vật tư chuẩn Kỹ thuật

Sau khi biết DN - A - D là gì, để đảm bảo khả năng lắp ghép chính xác 100%, mọi yêu cầu kỹ thuật trên bản vẽ và đơn đặt hàng phải hiển thị đầy đủ theo tổ hợp 4 thông số:

Kíchthướcdanhnghĩa(DN)+Tiêuchuẩnkếtnối(JIS/ANSI/DIN/BS)+Cấpáplực(PN/Class)+Vậtliệuchếtạo

(Ví dụ thực tế: Van cổng ty chìm gang đúc DN100 – Mặt bích JIS 10K – Cấp áp lực PN16 – Vật liệu HT200).

3. 6 bước tra cứu và chọn mua vật tư chuẩn kỹ thuật

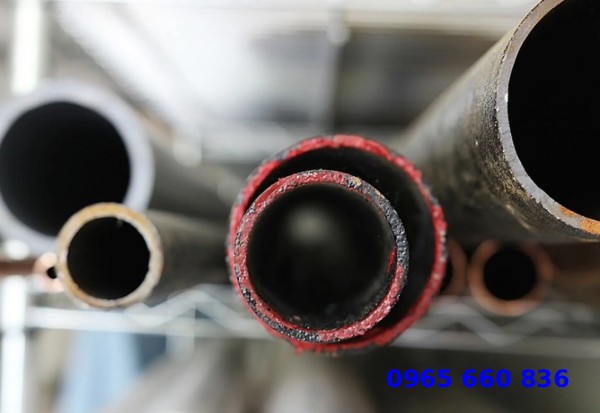

6 bước tra cứu và chọn mua vật tư chuẩn kỹ thuật

Trong quy trình thiết kế, mua sắm vật tư và thi công lắp đặt hệ thống đường ống, việc xác định chính xác kích thước kết nối đóng vai trò quyết định đến tiến độ và độ an toàn của toàn bộ dự án. Dưới đây là Quy trình thực thi 6 bước thực chiến được các kỹ sư hệ thống áp dụng để tra cứu và lựa chọn vật tư chính xác 100%.

Quy trình 6 bước chọn mua & tra cứu vật tư chuẩn kỹ thuật sau khi bạn đã biết DN - A - D là gì:

Bước 1: Đọc và giải mã bản vẽ / Catalogue thiết bị

• Hành động: Kiểm tra thông số ghi trên bản vẽ thiết kế, hồ sơ mời thầu hoặc nhãn nhãn thiết bị cũ cần thay thế.
• Thực thi: Xác định xem kích thước đang được biểu diễn theo hệ danh nghĩa nào: hệ DN (vd: DN50, DN100), hệ A (vd: 50A, 100A) hay hệ Inch / NPS (vd: 2", 4").
• Lưu ý: Ký hiệu DN hay Inch tại bước này chỉ mang tính chất quy ước tiêu chuẩn để nhận diện hệ thống, tuyệt đối không suy đoán trực tiếp ra kích thước mm bằng thước đo vật lý.

Bước 2: Tra bảng đối chiếu xác định đường kính ngoài thực tế D (OD)

• Hành động: Tra cứu bảng quy đổi kích thước chuẩn (như ASME B36.10M đối với ống thép/kim loại hoặc tiêu chuẩn ISO/DIN đối với ống nhựa).
• Thực thi:
• Xác định kích thước đường kính ngoài thực tế D (OD) tính bằng mm sẽ đo được tại công trường.
• Ví dụ đối chiếu: Nếu bản vẽ ghi DN50 (hoặc 2"), tra bảng chuẩn ASME B36.10M sẽ xác định đường kính ngoài thực tế D (OD) = 60.3 mm. Đối với ống nhựa PPR, kích thước D63 sẽ tương ứng kết nối với van danh nghĩa DN50 (50A / 2").

Bước 3: Xác định chỉ số Schedule (SCH) & Tính toán đường kính trong (ID)

• Hành động: Kiểm tra độ dày thành ống (SCH20, SCH40, SCH80) dựa trên áp suất thiết kế và lưu lượng dòng chảy.
• Thực thi: Tính đường kính trong lòng ống ID (Inside Diameter) để đảm bảo tiết diện lưu thông cho môi chất theo công thức chuẩn:
• ID(mm)=OD(mm)-2ĐộdàythànhốngSCH(mm)
•

• Mục đích: Đảm bảo vận tốc dòng chảy nằm trong giới hạn cho phép, tránh hiện tượng va đập thủy lực (búa nước) hoặc sụt áp quá mức trên tuyến ống.

Bước 4: Kiểm tra cấp áp lực (PN/Class) & Điều kiện môi chất

• Hành động: Đánh giá môi chất làm việc (nước sạch, nước thải, hơi nóng, khí nén, hóa chất ăn mòn) và nhiệt độ vận hành tối đa.
• Thực thi: Lựa chọn cấp áp lực danh nghĩa phù hợp cho van và phụ kiện: PN10, PN16, PN25, PN40 (hệ DIN/BS/TCVN) hoặc Class 125, Class 150, Class 300 (hệ ANSI/ASME).

Bước 5: Đồng bộ tiêu chuẩn kết nối (JIS, ANSI, DIN, BS)

• Hành động: Kiểm tra kiểu liên kết giữa thiết bị với đường ống (nối bích, nối ren, hàn đúc, rắc co hay clamp vi sinh).
• Thực thi: Nếu sử dụng van mặt bích hoặc phụ kiện bích, bắt buộc kiểm tra đồng bộ tiêu chuẩn bích:
• Kiểm tra đường kính ngoài bích, đường kính vòng tâm bu lông (PCD) và số lượng lỗ bu lông theo đúng tiêu chuẩn thiết kế (JIS 10K, ANSI Class 150, DIN PN16 hoặc BS4504).
• Nguyên tắc: Hai mặt bích cùng kích thước DN100 nhưng khác tiêu chuẩn (vd: JIS 10K vs ANSI Class 150) sẽ không thể xỏ bu lông khớp nhau.

Bước 6: Nghiệm thu, đo đạc mẫu thực tế & Kiểm tra chứng chỉ CO-CQ

• Hành động: Đo đạc mẫu vật tư giao đến công trường trước khi tiến hành lắp đặt đại trà.
• Thực thi:
• Dùng thước kẹp kim loại đo đường kính ngoài D (OD) của ống.
• Kiểm tra chiều dài mặt-đến-mặt (Face-to-Face) của van bích đối chiếu với dải dung sai cho phép trong tiêu chuẩn TCVN 10828:2015.
• Rà soát chứng chỉ xuất xứ (CO) và chứng chỉ chất lượng (CQ) đi kèm từ nhà cung cấp để đối chiếu mã sản phẩm và cấp tiêu chuẩn áp dụng.

Các lưu ý kỹ thuật thực chiến quan trọng cần ghi nhớ khi tìm hiểu DN - A - D là gì và mua hàng:

1. Tuyệt đối không dùng thước dây đo trực tiếp đường kính ống rồi gọi tên DN: Ký hiệu DN là con số danh nghĩa tiêu chuẩn. Đo đường kính ngoài bằng thước kẹp được 60.3mm phải quy đổi ngược lại là ống DN50, không gọi là ống DN60.
2. Cảnh báo khi quy đổi giữa Ống kim loại và Ống nhựa (PPR/uPVC/HDPE): Ống kim loại ghi theo kích thước danh nghĩa (DN/NPS), trong khi ống nhựa thường ghi trực tiếp theo đường kính ngoài thực tế D. Hãy nhớ: Ống nhựa D20 ↔ DN15, D25 ↔ DN20, D32 ↔ DN25, D50 ↔ DN40, D63 ↔ DN50, D110 ↔ DN100.
3. Đơn đặt hàng vật tư bắt buộc phải đủ 4 thành tố: Đơn hàng chuẩn kỹ thuật phải ghi rõ: Tên thiết bị + DN... + Tiêu chuẩn bích/kết nối + Cấp áp lực PN/Class + Vật liệu (Ví dụ: Van bi bích inox 304 DN50 PN16 tiêu chuẩn DIN).

4. Lời khuyên cho Kỹ sư và Quản lý Công trình

1. Luôn đối chiếu DataSheet & Tiêu chuẩn bích: Trước khi phát hành đơn đặt hàng số lượng lớn, không bao giờ chỉ ghi mỗi con số DN. Hãy đính kèm đầy đủ: Kích thước DN + Tiêu chuẩn bích (JIS/ANSI/DIN/BS) + Cấp áp lực (PN/Class) + Material.
2. Lưu trữ Bảng quy đổi chuẩn tại công trường: Tránh việc thợ thi công tự suy đoán kích thước mm theo phép tính toán học thông thường (như lấy 2''25.4=50.8mm).
3. Kiểm tra mẫu thực tế: Đội ngũ vật tư và QC cần dùng thước kẹp kiểm tra đường kính ngoài (OD) và đo khoảng cách mặt-đến-mặt (Face-to-Face) của van trước khi tiến hành nghiệm thu nhập kho.
