Công tắc dòng chảy

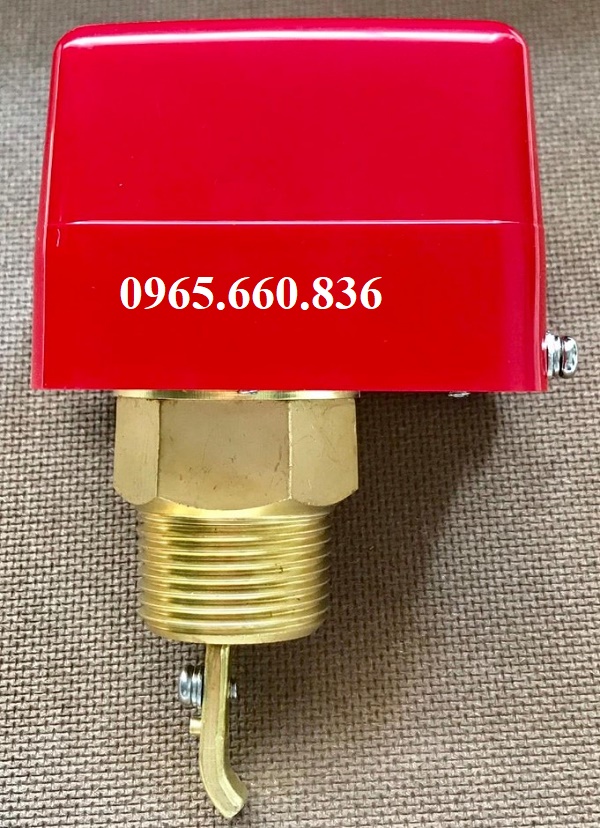

I. Giới thiệu công tắc dòng chảy

Công tắc dòng chảy tên tiếng anh Flow switches đây là một thiết bị cảm biến, dùng để nhận biết được dòng lưu chất bên trong hệ thống có hoạt động hay không. Công tắc dòng chảy được thiết kế cực kì đơn giản với hai bộ phận chính là phần đầu nhận và phát tín hiệu cảm biến và bộ phận lá cảm biến chuyền tới đầu công tắc.

Ngày nay công tắc dòng chảy được đơn vị chúng tôi cung cấp trên thị trường với đa dạng các kiểu dáng, kích cỡ khác nhau, tất cả các dòng sản phẩm được nhập khẩu từ Đài Loan, Nhật Bản, Hàn Quốc, Malaysia, Italia, Thổ Nhĩ Kỳ, Trung Quốc,… chính hãng 100%. Liên hệ ngay tới chúng tôi để được tư vấn trực tiếp sản phẩm.

II. Thông số kỹ thuật công tắc dòng chảy

• Kích thước van: 15A, 20A, 25A, 32A, 40A, 50A
• Vật liệu đầu cảm biến: nhựa
• Vật liệu lá cảm biến: đồng, inox
• Dạng kết nối: lắp ren
• Tiêu chuẩn sử dụng: IP67, IP68
• Tín hiệu: on/off
• Áp lực sử dụng: 10bar
• Nhiệt độ làm việc: -20 độ C – 80 độ C
• Môi trường sử dụng: nước, chất lỏng, khí, hơi, dung dịch, hoá chất ăn mòn
• Xuất xứ: Đài Loan, Trung Quốc, Hàn Quốc, Malaysia,…
• Bảo hành: 12 tháng

Catalogue công tắc dòng chảy:

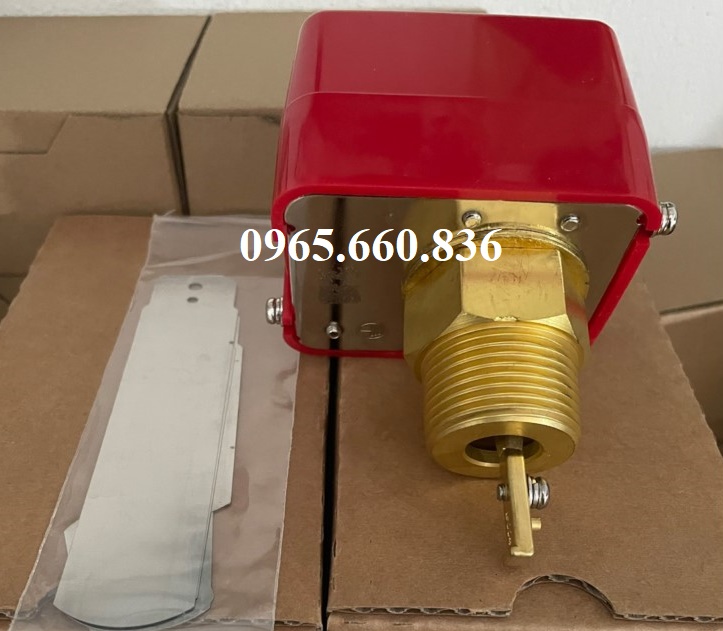

III. Hình ảnh công tắc dòng chảy

IV. Cấu tạo nguyên lý hoạt động công tắc dòng chảy

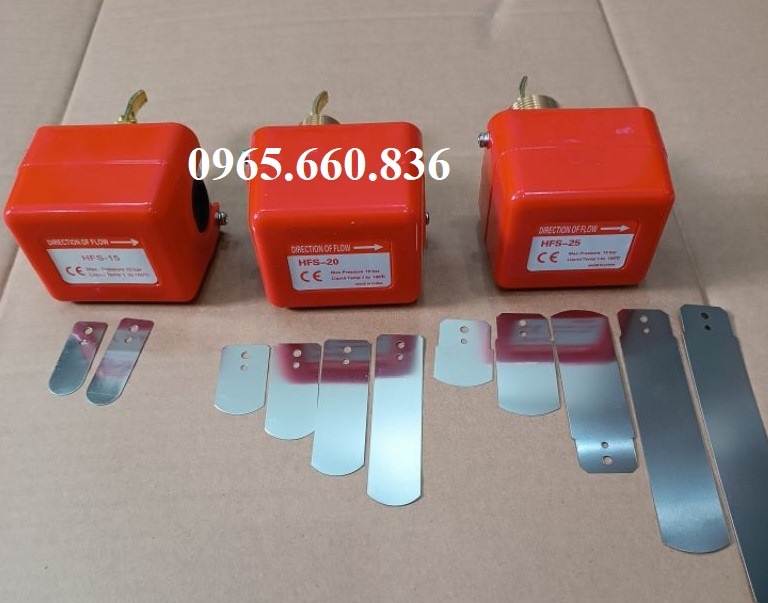

4.1. Cấu tạo công tắc dòng chảy

• Bộ phận đầu nhận tín hiệu và phát tín hiệu cảm biến: đây là bộ phận có phần vỏ được làm từ chất liệu nhựa, và các bộ phận chân ren kết nối, công tắc, lò xo, núm điều chỉnh, dây dẩn tín hiệu,… các bộ phận này kết nối với nhau để cho công tắc hoạt động.
• Bộ phận lá cảm biến: đây là bộ phận lá mỏng, dẹp chúng được làm từ các loại chất liệu inox, thép,… phần lá cảm biến là bộ phận tiếp súc trực tiếp với dòng chảy và chuyền tín hiệu trực tiếp đến đầu sử lý cảm biến để nhận biết được dòng chảy.
• Công tắc dòng chảy có các bộ phận chính như: vỏ phần cảm biến, công tắc microswitch, đầu điều khiển, lò xo trong đầu cảm biến, lẫy chỉnh, núm điều chỉnh và phần lá cảm biến.

4.2. Nguyên lý hoạt động công tắc dòng chảy

Nguyên lý hoạt động của công tắc dòng chảy cực kì đơn giản, chỉ cần lắp công tắc dòng chảy vào hệ thống đường ống. Khi hệ thống hoạt động có lưu chất đi qua phần lá cảm biến cấp tín hiệu cho đầu cảm biến chúng sẽ hiện thị ON là khi hệ thống đang hoạt động có lưu chất bên trong, và khi hệ thống không có lưu chất tác động bên trong hệ thống đầu tín hiệu sẽ hiển thị trạng thái OFF các lưu chất không lưu thông qua hoặc lưu thông chậm.

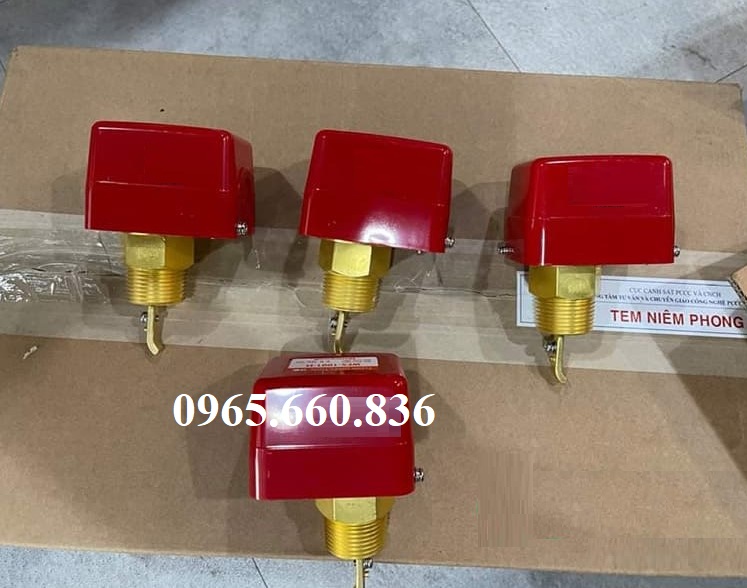

V. Ưu điểm nhược điểm công tắc dòng chảy

5.1. Ưu điểm công tắc dòng chảy

• Ưu điểm công tắc dòng chảy giúp cho người sử dụng dễ dàng nhận biết được lưu lượng bên trong hệ thống
• Ưu điểm công tắc dòng chảy vận hành hoàn toàn tự động
• Ưu điểm công tắc dòng chảy kết nối vào đường ống theo dạng lắp ren, dễ dàng lắp đặt vào trong hệ thống
• Ưu điểm công tắc dòng chảy sử dụng phù hợp cho nhiều lưu chất khác nhau
• Ưu điểm công tắc dòng chảy thiết kế theo tiêu chuẩn IP67, IP68 khả năng chống nước tiệt đối, an toàn khi sử dụng
• Ưu điểm công tắc dòng chảy cho khả năng chuyền tín hiệu nhanh, nhận biết một cách nhanh tróng
• Ưu điểm công tắc dòng chảy đầy đủ giấy tờ, giá thành rẻ.

5.2. Nhược điểm công tắc dòng chảy

• Nhược điểm công tác dòng chảy không vận hành trong môi trường có các chất rắn, các lưu chất đặc sệt, kết dính
• Nhược điểm công tác dòng chảy cần lắp đặt đúng theo hệ thống, không lắp đặt trong hệ thống có môi trường nhiệt độ quá cao.

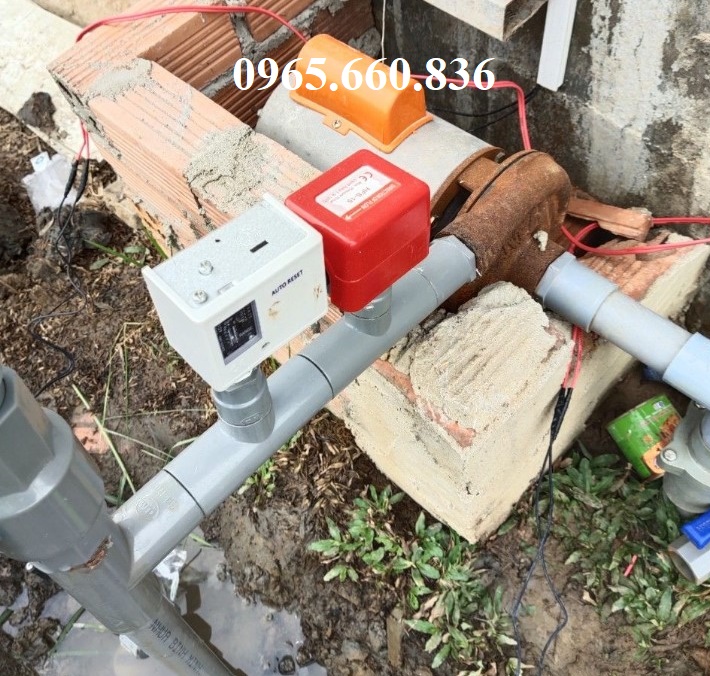

VI. Ứng dụng công tắc dòng chảy

• Ứng dụng công tắc dòng chảy sử dụng trong các hệ thống chất lỏng, hệ thống cấp thoát nước ở các khu trung cư
• Ứng dụng công tắc dòng chảy lắp đặt trong hệ thống thuỷ điện, nhiệt điện, hệ thốn máy bơm nước
• Ứng dụng công tắc dòng chảy lắp đặt trong hệ thống phòng cháy chữa cháy ở các khu trung tâm, thành phố
• Ứng dụng công tắc dòng chảy lắp đặt trong hệ thống hút nước, tưới tiêu công nghiệp, khu chăn nuôi
• Ứng dụng công tắc dòng chảy lắp đặt trong hệ thống cung cấp nước đi khắp các nước, khu trung cư.

VII. Cách lắp đặt công tắc dòng chảy

• Đầu tiên cần kiểm tra kích cỡ của hệ thống xem chúng có kích cỡ bao nhiêu
• Lựa chọn kích cỡ của công tắn dòng chảy phù hợp với kích cỡ đường ống
• Lựa chọn lá van có chiều dài thích hợp để lắp đặt vào đường ống
• Khi lắp đặt tê ren vặn vào trong đường ống cần kiểm tra và có thể dán keo thêm vào để cho hệ thống không bị rò rỉ ra bên ngoài
• Kiểm tra thử xem công tắc có hoạt động ổn định, đấu dây điện và khởi động công tắc cho vận hành thử xem có vận hành hay không để còn kịp thời tháo kiểm tra lại.

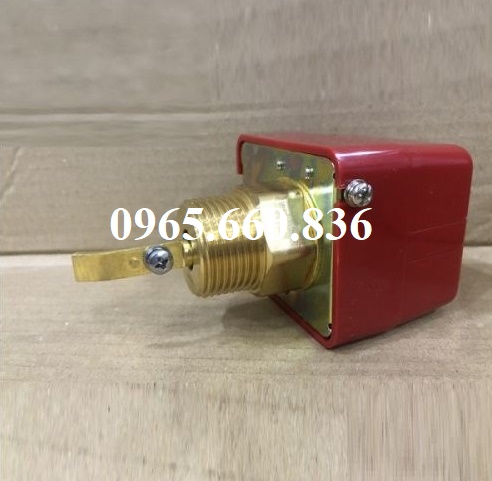

VIII. Những lưu ý khi lắp đặt công tắc dòng chảy

• Khi lắp đặt công tắc dòng chảy cần lưu ý những bước sau đây:
• Khi hệ thống đang hoạt động không được tiến hành lắp đặt công tắc vào
• Không nên lắp công tắc khi đang có nguồn điện chạy vào đường ống
• Lưu ý cấp nguồn điện phù hợp với nguồn điện công tắc sử dụng
• Không lắp đặt cho các hệ thống có nhiệt độ quá cao
• Không lắp đặt cho đường ống có lưu chất ăn mòn mạnh như axit, bazo
• Lưu ý kích cỡ của thiết bị phải phù hợp với kích cỡ của đường ống không được quá to hoặc quá nhỏ.

IX. Phân loại công tắc dòng chảy

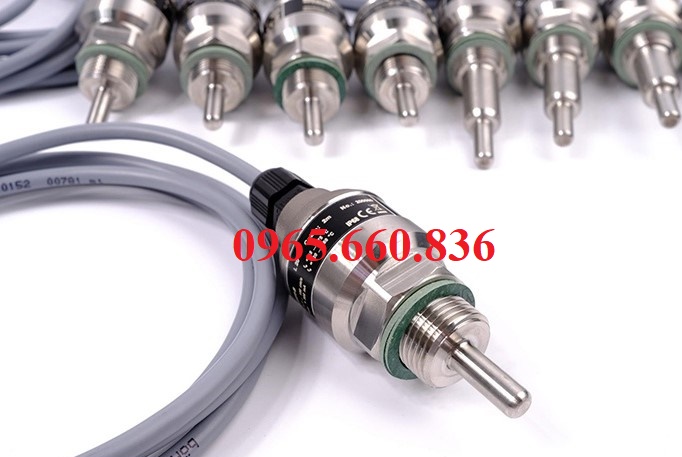

9.1. Công tắc dòng chảy dạng điện từ

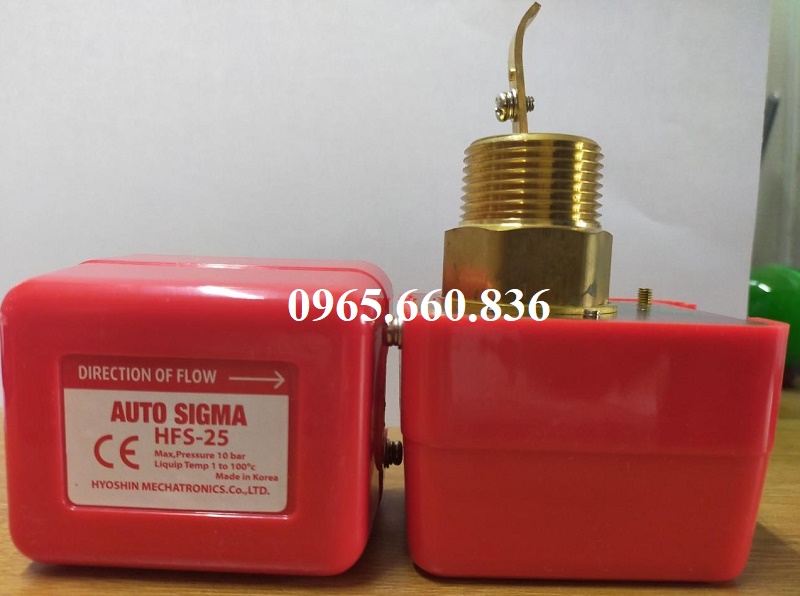

9.2. Công tắc dòng chảy dạng cơ

X. Báo giá công tắc dòng chảy

Hiện nay đơn vị chúng tôi cung cấp rát nhiều các loại công tắc dòng chảy với đa dạng các kích cỡ, kiểu dáng, kích thước khác nhau, mỗi dạng chúng sẽ có một mức giá thành riêng biệt của chúng. Các sản phẩm được chúng tôi nhập khẩu, đều có một chất lượng tốt nhất thị trường, để nhận được giá thành chính xác sản phẩm hãy liên hệ ngay tới Hotline: 0965.660.836 để được tư vấn trực tiếp, báo giá công tắc giới hạn dòng chảy.
