Catalogue van bướm điều khiển khí nén

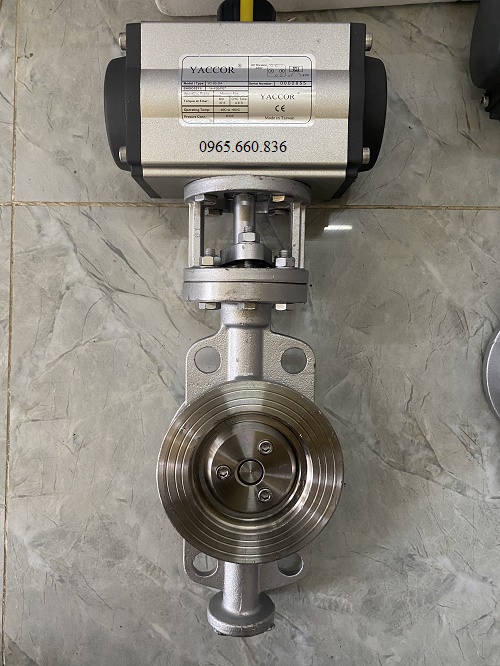

I. Tìm hiểu van bướm điều khiển khí nén

Van bướm điều khiển khí nén là dòng van vận hành tự động bằng bộ điều khiển khí nén chuyên sử dụng để lắp đặt vào các đường ống nước sạch, nước thải, dung dịch, hoá chất, xăng dầu, khí, hơi. Van bướm điều khiển khí nén hoạt động theo hai dạng on/off và tuyến tính van có kích cỡ khá đa dạng từ DN40 – DN600 phù hợp cho nhiều hệ thống lớn nhỏ khác nhau.

Van bướm điều khiển khí nén hiện nay đang được công ty chúng tôi cung cấp trên thị trường với đa dạng nhiều kiểu dáng khác nhau, mỗi một dòng van bướm điều khiển khí nén do đơn vị cung cấp cam kết có đầy đủ giấy tờ CO~CQ, Catalogue, vat, giá thành tốt nhất thị trường.

II. Cấu tạo nguyên lý hoạt động van bướm điều khiển khí nén

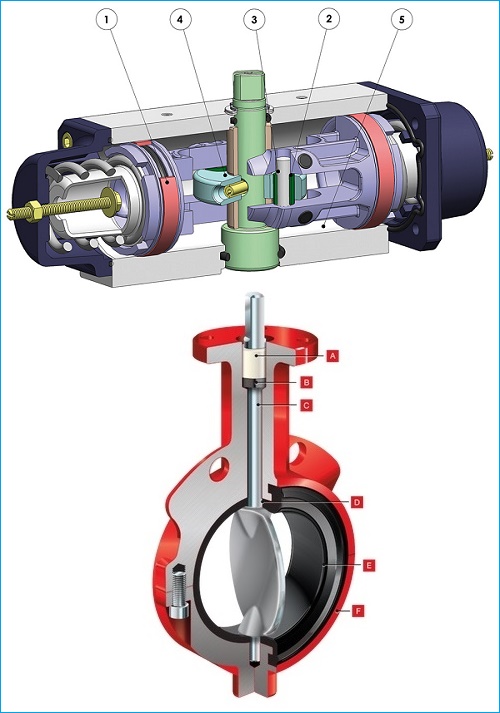

2.1. Cấu tạo van bướm điều khiển khí nén

Van bướm điều khiển khí nén có cấu tạo gồm hai bộ phận chính:

• Thân van bướm: đây là bộ phận có nhiều các bộ phận con như trục van, đĩa van, gioăng làm kín chúng có vai trò kết nối với nhau để tạo thành sản phẩm hoàn chỉnh và được làm từ các loại chất liệu như inox, thép, gang, đồng, nhựa, cao su PTFE, Teflon.
• Bộ điều khiển khí nén: là bộ phận gắn trên dầu van bướm có lớp vỏ ngoài được làm từ chất liệu hợp kim nhôm, bên trong đầu khí có các bộ phận như bánh răng, pistong, trục.
• Bộ điều khiển khí nén có hai dạng khác nhau là tác động đơn và tác động kép, đối với dòng tác động đơn có lò xo bên trong, tác động kép không có lò xo.

2.2. Nguyên lý hoạt động van bướm điều khiển khí nén

Van bướm điều khiển khí nén hoạt động theo nguyên lý đóng mở bằng đầu điều khiển khí nén. Khi tiến hành cấp khí nén vào đầu điều khiển, khí nén sẽ bắt đầu tác động lên pistong lúc này sẽ làm nén lò xo lại, các bánh răng sẽ bắt đầu tác động lên trục quay một góc 90 độ khiến cho van mở ra. Khi van hoạt động hết một hành trình pistong sẽ đẩy van về vị trí ban đầu van đóng lại.

III. Catalogue các loại van bướm điều khiển khí nén

Catalogue van bướm điều khiển khí nén hay còn được gọi là một dạng tài liệu bao gồm các thông tin chi tiết về sản phẩm như kiểu loại, mẫu mã, kích cỡ, tiêu chuẩn của sản phẩm. Catalogue thường được sử dụng để làm ấn phẩm quảng cáo dạng file PDF và được các công ty phát hành nhằm mục đích quảng bá đến tay khách hàng sản phẩm bên công ty.

Mời các bạn tham khảo sơ qua về Catalogue của hai dạng van bướm điều khiển khí nén dưới đây:

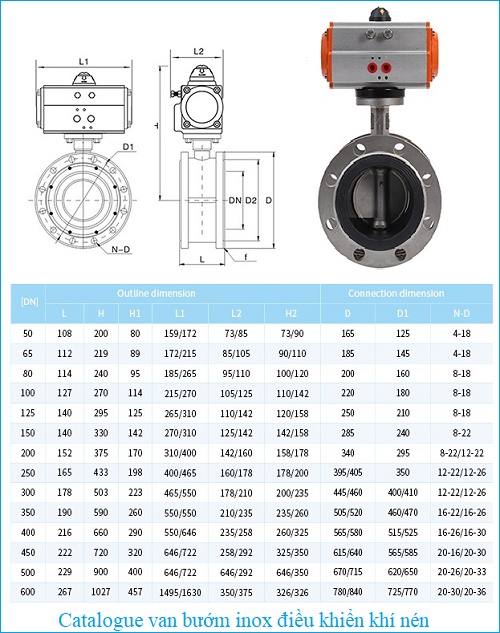

3.1. Catalogue van bướm inox điều khiển khí nén

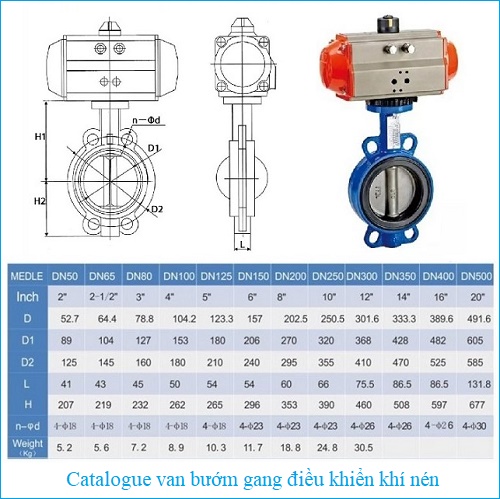

3.2. Catalogue van bướm gang điều khiển khí nén

IV. Các dòng van bướm điều khiển khí nén

• Van bướm inox điều khiển khí nén
• Van bướm gang điều khiển khí nén
• Van bướm thép điều khiển khí nén
• Van bướm nhựa điều khiển khí nén
• Van bướm điều khiển khí nén tác động đơn
• Van bướm điều khiển khí nén tác động kép
• Van bướm điều khiển khí nén tuyến tính

Thông qua bài viết trên đây chúng tôi đã giới thiệu cho các bạn những thông tin về Catalogue van bướm điều khiển khí nén, hi vọng rằng những thông tin chúng tôi cung cấp sẽ giúp ích cho các bạn dễ dàng lựa chọn sản phẩm phù hợp với hệ thống của mình nhất.
