Bộ truyền động khí nén là gì?

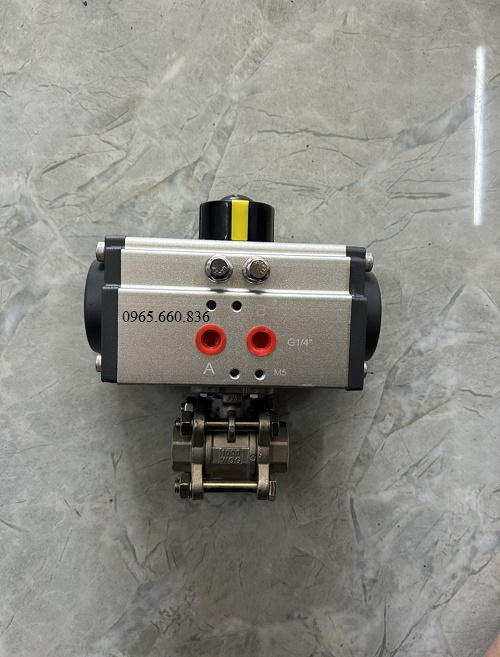

I. Khái quát bộ truyền động khí nén

Bộ truyền động khí nén là một thiết bị chuyển động sử dụng để chuyển đổi năng lượng khí nén thành chuyển động cơ học, với mục đích vận hành các thiết bị lắp chung với chúng như các dòng van công nghiệp van cầu, van bướm, van bi, van cổng,…

Bộ truyền động khí nén được chế tạo với nhiều kích cỡ khác nhau để vận hành phù hợp với từng dạng van lớn nhỏ cùng với chúc năng đóng mở siêu nhanh, thời gian chuyển động cho một lần đóng hoặc mở chỉ mất 1 giây.

Bộ truyền động khí nén hiện nay có nhiều dạng khác nhau do dó chúng được sử dụng trong nhiều thiết bị, nhiều môi trường như nước, khí, hơi, dung dịch, hoá chất ăn mòn,…

II. Thông số kỹ thuật bộ truyền động khí nén

• Chất liệu vỏ đầu khí: hợp kim nhôm
• Dạng đầu khí: tác động đơn, tác động kép
• Áp lực khí cấp vào: 2bar – 8bar
• Nhiệt độ làm việc: 0 độ C – 80 độ C
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Trung Quốc
• Bảo hành: 12 tháng

Các dòng van lắp bộ truyền động khí nén:

• Van bi điều khiển khí nén
• Van bướm điều khiển khí nén
• Van cầu điều khiển khí nén
• Van cổng điều khiển khí nén

III. Cấu tạo và nguyên lý hoạt động bộ truyền động khí nén

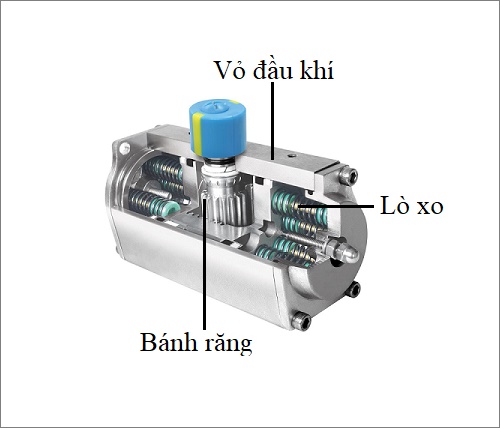

3.1. Cấu tạo

Bộ truyền động khí nén có cấu tạo gồm nhiều các bộ phận khác nhau như:

• Bộ phận vỏ đầu khí: là bộ phận được chế tạo từ chất liệu hợp kim nhôm mang lại trọng lượng nhẹ.
• Bộ phận pistong: được thiết kế nằm bên trong thân đầu khí gắn với bánh răng nhằm mục đích chuyển động bánh răng khi có áp suất đưa vào.
• Bộ phận hai bulong: bộ phận này sử dụng nhằm mục đích điều chỉnh hành trình đóng mở theo ý muốn và được lắp phía bên ngoài thân đầu khí.
• Bộ phận trục bánh răng: được làm từ chất liệu inox với mục đích cung cấp bảo vòng tuần hoàn.
• Bộ phận lò xo: chế tạo hoàn toàn từ chất liệu inox mang lại lực đàn hồi cao khi van đóng.

3.2. Nguyên lý hoạt động

Bộ truyền động khí nén hoạt động theo nguyên lý khi cấp khí nén vào bên trong áp lực khí nén sẽ lấp đầy hai khoang chứa khí lúc này dưới tác động khí nén làm pistong chuyển động khiến cho bánh răng quay theo góc người sử dụng đã điều chỉnh từ trước.

IV. Ưu điểm nhược điểm bộ truyền động khí nén

4.1. Ưu điểm

• Bộ chuyển động khí nén vận hành linh hoạt, thời gian đóng mở nhanh
• Vỏ bên ngoài được làm từ hợp kim nhôm có độ cứng cao
• Mang lại độ an toàn cao khi sử dụng, không bị chập cháy như các dòng điều khiển điện
• Lắp đặt được cho nhiều dạng thiết bị khác nhau
• Được sản xuất từ nhiều nước trên thế giới
• Thiết kế gọn nhẹ, dễ dàng di chuyển, chi phí vận chuyển thấp.

4.2. Nhược điểm

• Mang lại tiếng ồn trong lúc sử dụng
• Trong trường hợp không có khí nén không thể vận hành thiết bị
• Tốc độ di chuyển không đồng đều
• Phải cần được sử lý khí nén trước khi sử dụng.

V. Báo giá bộ truyền động khí nén

Bộ truyền động khí nén có nhiều kích cỡ khác nhau và đa dạng xuất xứ do đó giá thành của mỗi loại củng khác nhau, chính vì thế để biết được giá thành chính xác của từng bộ điều khiển khí nén khách hàng hãy đến ngay Công Ty TNHH Vật Tư Công Nghiệp Thuận Phát và liên hệ trực tiếp qua SDT: 0965.660.836 để được nhân viên bên đơn vị chúng tôi hỗ trợ tư vấn trực tiếp, báo giá chính xác sản phẩm theo yêu cầu của quý khách hàng.

Khi quý khách liên hệ trực tiếp cho chúng tôi sẽ được tư vấn trực tiếp cách sử dụng và cung cấp đầy đủ các thông tin, hình ảnh, Catalogue.

Cảm ơn đã tham khảo bài viết, hi vọng rằng những đóng góp của chúng tôi mang lại sẽ giúp ích cho các bạn trong lĩnh vực công nghiệp.
