Bảng mạch van bướm điều khiển điện

I. Bảng mạch van bướm điều khiển điện

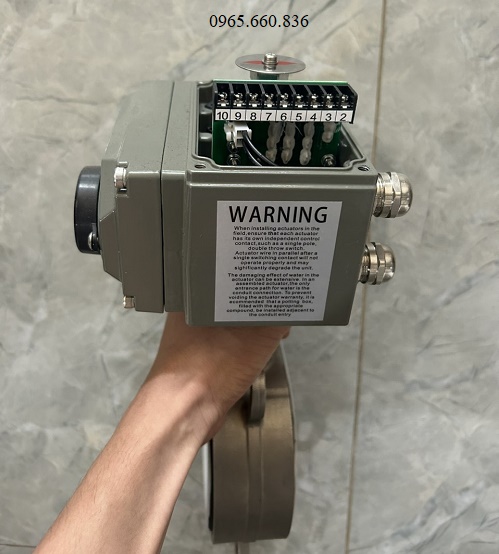

Bảng mạch van bướm điều khiển điện là bộ phận nằm bên trong đầu điện chúng có dãy số từ 1, 2, 3, 4, 5, 6, 7, 8 tương ứng với các đầu dây dẩy vào bên trong chúng có một chức năng riêng của chúng, vậy thì làm sao để đấu nối bảng mạch đúng cách để sử dụng? Dưới đây chúng tôi sẽ nêu rõ về chức năng của từng số để đấu nối cho đúng cách.

• 1. Là nơi cho nguồn vào ( AC – DC ) 24V hoặc 220V
• 2. Là dây chính cấp nguồn điện vào cho công tắc đóng mở
• 3. Là ổ mở khi cấp điện vào
• 4. Là ổ đóng khi cấp điện vào
• 5. Đèn báo sáng
• 6. Đèn tắt

Để đấu nối bộ truyền động điều khiển điện để cho chúng đóng mở một cách đơn giản, khi cho bộ điện mở ta chỉ cần đấu dây 2 với dây 3 nguồn đầu điện sẽ chạy theo hành trình mở, khi chạy hết sẽ tự ngắt nguồn điện. Khi đấu dây 2 với dây 4 đầu điện sẽ từ từ đóng lại khi hết hành trình chúng củng sẽ tự động ngắt nguồn điện để đảm bảo không khi ngâm điện.

A. Các dòng đầu điện lắp cho van bướm

• Đầu điều khiển điện 003
• Đầu điều khiển điện 005
• Đầu điều khiển điện 010
• Đầu điều khiển điện 015
• Đầu điều khiển điện 020
• Đầu điều khiển điện 050
• Đầu điều khiển điện on/off
• Đầu điều khiển điện tuyến tính
• Đầu điều khiển điện 24V
• Đầu điều khiển điện 110V
• Đầu điều khiển điện 220V
• Đầu điều khiển điện 380V

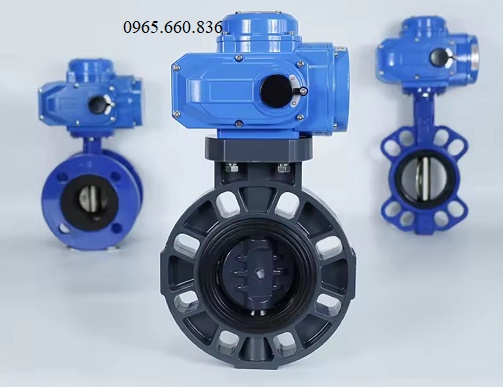

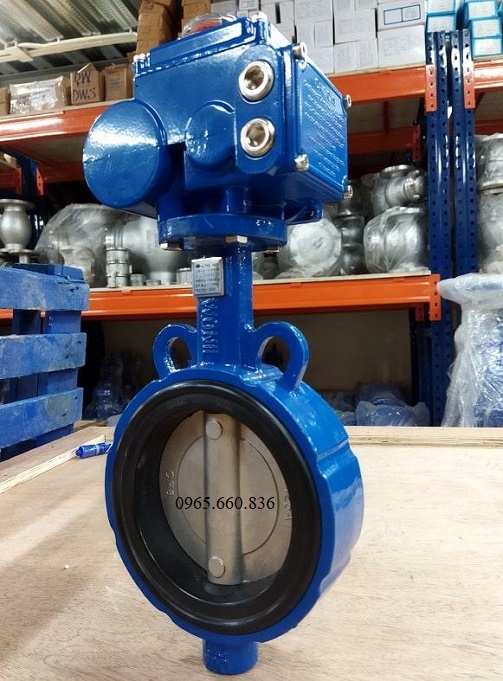

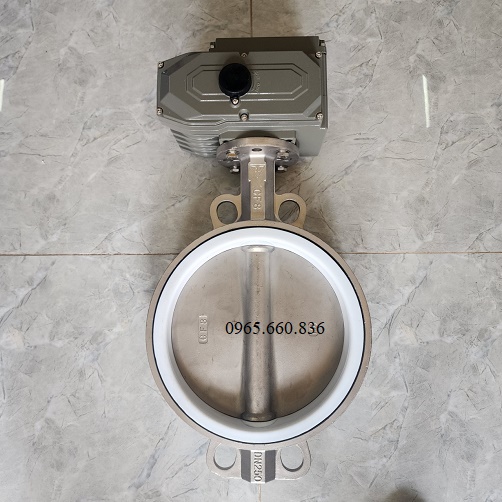

II. Các hình ảnh van bướm điều khiển điện

III. Tổng kết

Bài viết trên đây chúng tôi đã nêu rõ về bảng mạch van bướm điều khiển điện, công dụng và cách đấu nối. Hi vọng rằng những đóng góp chúng tôi mang lại sẽ giúp cho các bạn hiểu rõ hơn về những tính năng và cách đấu nối bảng mạch của bộ điều khiển điện.

Hiện nay nếu như các bạn đang có nhu cầu sử dụng van lắp đầu điều khiển điện hãy liên hệ ngay cho chúng tôi qua hotline: 0965.660.836 để được hỗ trợ tư vấn và báo giá trực tiếp nhé.
