Các đơn vị đo lưu lượng nước là gì? Quy đổi 5 đơn vị thông dụng

Chỉ một sai lệch nhỏ trong tính toán lưu lượng có thể khiến hệ thống trạm bơm quá tải, gây tổn thất áp suất vượt ngưỡng 0,1MPa (1bar) và thất thoát hàng trăm triệu đồng chi phí vận hành mỗi năm. Các đơn vị đo lưu lượng nước là các đại lượng kỹ thuật chuẩn hóa được dùng để định lượng thể tích chất lỏng chảy qua một mặt cắt ngang đường ống trong một đơn vị thời gian xác định (Q=V/t)

Trong thực tế dân dụng và công nghiệp, các đơn vị thông dụng nhất bao gồm m3/h, L/s, L/min, GPM (Gallon/phút) và m3/ngày.đêm. Bài viết này cung cấp bảng quy đổi chuẩn quốc tế, tổng hợp tiêu chuẩn kỹ thuật TCXDVN 33:2006, ĐLVN 96:20171011 cùng quy trình 6 bước thực thi giúp kỹ sư tối ưu hóa thiết kế và lựa chọn thiết bị đo lưu lượng nước chuẩn xác cho mọi công trình.

1. Khái niệm các đơn vị đo lưu lượng nước và bảng quy đổi

Đồng hồ đo lưu lượng nước

1.1. Phân tích chi tiết các đơn vị đo lưu lượng nước thông dụng

Lưu lượng nước (Q) đại diện cho thể tích chất lỏng dịch chuyển qua một điểm hoặc mặt cắt ngang đường ống trong một khoảng thời gian nhất định (Q=V/t). Trong kỹ thuật và thương mại, việc lựa chọn đúng đơn vị đo phụ thuộc trực tiếp vào quy mô công trình và nguyên lý đo lường:

• Mét khối trên giờ (m3/h): Đây là đơn vị đo thể tích theo giờ phổ biến nhất trong mạng lưới cấp thoát nước đô thị, nhà máy xử lý nước thải và các khu công nghiệp. Đơn vị này phản ánh trực quan tổng lượng nước tiêu thụ hoặc xử lý theo chu kỳ vận hành thực tế.
• Lít trên giây (L/s hoặc l/s): Đơn vị có độ chi tiết cao, dùng để tính toán lưu lượng tức thời trong các trạm bơm cấp nước lớn, hệ thống phòng cháy chữa cháy (PCCC) và công trình thủy lợi. Việc nắm rõ lưu lượng tính bằng L/s giúp kỹ sư kiểm soát chính xác áp lực đường ống và tránh hiện tượng búa nước.
• Lít trên phút (L/min hay LPM): Đơn vị đo lưu lượng nhỏ, xuất hiện phổ biến trong các hệ thống lọc nước RO công nghiệp và dân dụng, thiết bị làm mát chuyên dụng cũng như các lưu lượng kế dạng diện tích (Rotameter).
• Gallon trên phút (GPM) & Gallon trên giờ (GPH): Là hai đơn vị đo chuẩn theo hệ lường Anh - Mỹ (Imperial Units). GPM và GPH thường xuất hiện trong thông số kỹ thuật của thiết bị nhập khẩu từ Mỹ/Châu Âu, máy bơm công nghiệp và các hệ thống tưới tiêu nhỏ giọt tự động.
• Mét khối trên ngày đêm (m3/ngày.đêm): Đơn vị quy hoạch tổng thể, được dùng trong các tài liệu thiết kế quy chuẩn quốc gia để tính toán tổng công suất đầu vào/đầu ra cho nhà máy nước và cân bằng nguồn nước đô thị.

1.2. Bảng quy đổi đơn vị đo lưu lượng nước chuẩn quốc tế (Comparison Matrix)

Khi vận hành hoặc lắp đặt các thiết bị ngoại nhập, việc chuyển đổi chính xác giữa các đơn vị đo là bắt buộc để đảm bảo chọn đúng kích thước đường ống (DN) và dải đo của thiết bị.

(Bảng dữ liệu chuẩn hóa từ hệ thống đo lường quốc tế).

1.3. Mối liên hệ giữa đơn vị đo và công nghệ thiết bị đo lường

Để ghi nhận và chuyển đổi các đơn vị đo lưu lượng nước trên thành số liệu hiển thị, các dòng thiết bị đo lưu lượng nước hiện nay được chia thành 3 nhóm công nghệ chính:

1. Đồng hồ đo lưu lượng dạng cơ học (Mechanical Flow Meters):
• Nguyên lý: Sử dụng lực đẩy dòng chảy làm quay cánh quạt hoặc tuabin cơ khí để truyền động bộ đếm số.
• Hiển thị đơn vị: Thường hiển thị trực tiếp theo m3 (lưu lượng tổng) hoặc L/min.
• Ứng dụng: Đo nước sạch dân dụng, cấp nước nội bộ nhà máy.

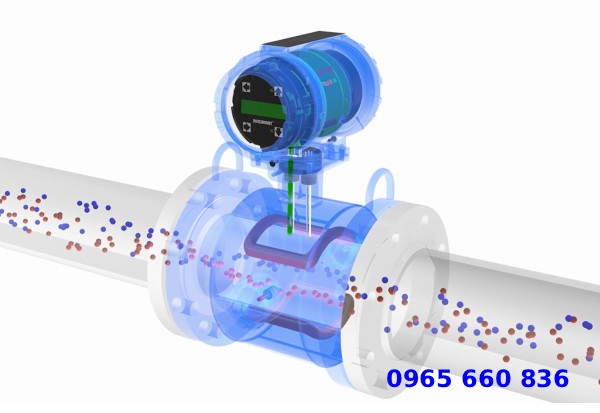

2. Đồng hồ đo lưu lượng điện từ (Electromagnetic Flow Meters):
• Nguyên lý: Dựa trên định luật cảm ứng điện từ Faraday, cảm nhận điện áp sinh ra khi chất lỏng dẫn điện cắt qua từ trường.
• Hiển thị đơn vị: Màn hình LCD chuyển đổi linh hoạt giữa m3/h, L/s, GPM và lưu lượng tổng.
• Ứng dụng: Đo nước thải, hóa chất, nước cấp công nghiệp có độ dẫn điện >=

5S/cm.

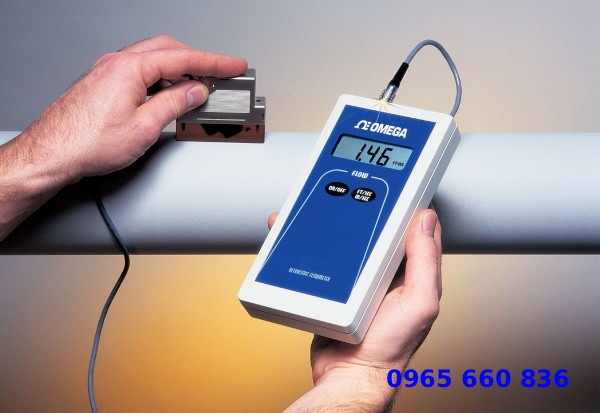

1. Đồng hồ đo lưu lượng dạng siêu âm (Ultrasonic Flow Meters):
• Nguyên lý: Đo sự chênh lệch thời gian lan truyền sóng siêu âm (Transit-time) xuôi và ngược dòng chảy.
• Hiển thị đơn vị: Hỗ trợ đa dạng dải đơn vị (m3/h, L/s, GPM), kết nối truyền dữ liệu từ xa.
• Ứng dụng: Đường ống kích thước lớn, công trình không thể ngắt dòng để cắt ống (dùng cảm biến kẹp ngoài Clamp-on).

2. Tiêu chuẩn kỹ thuật đo lưu lượng nước

Tiêu chuẩn kỹ thuật đo lưu lượng nước

2.1 Tiêu chuẩn thiết kế mạng lưới cấp nước theo TCXDVN 33:2006

Việc tính toán và lựa chọn đơn vị đo lưu lượng nước trong các dự án quy mô đô thị và công nghiệp phải tuân thủ nghiêm ngặt TCXDVN 33:2006 (Bộ Xây dựng). Standard này quy định khung pháp lý cho việc cân bằng áp lực và lưu lượng trên toàn bộ hệ thống:

• Công thức xác định lưu lượng giờ tính toán: Lưu lượng giờ lớn nhất qgiờ.max (m3/h) được xác định thông qua hệ số dùng nước không điều hòa giờ Kgiờ.max:
• qgiờ.max=Kgiờ.maxQngày.max24
•

• Hệ số dùng nước không điều hòa ngày: Trị số Kngày.max được quy định dao động từ 1,11,2 tùy thuộc vào quy mô đô thị và đặc thù tiêu thụ.
• Yêu cầu áp lực tự do tối thiểu: Mạng lưới đường ống cấp nước phải duy trì áp lực tự do tại các điểm đấu nối không nhỏ hơn 10m cột nước nhằm đảm bảo lưu lượng vận hành định mức cho thiết bị tiêu thụ.

2.2 Quy chuẩn kiểm định & thử nghiệm đồng hồ đo nước theo ĐLVN 96:2017

Để đảm bảo các đơn vị đo lưu lượng hiển thị chính xác và không gây tổn thất năng lượng hệ thống, thiết bị đo phải trải qua quy trình thử nghiệm nghiêm ngặt theo ĐLVN 96:2017 (Tổng cục Tiêu chuẩn Đo lường Chất lượng):

• Thử nghiệm tổn thất áp suất (Pressure Loss Test): Tổn thất áp suất (p) sinh ra do thiết bị đo không được vượt quá 0,1MPa (1bar) tại mọi dải lưu lượng vận hành từ Q1 đến Qc. ĐLVN 96:2017 phân cấp tổn thất áp suất chi tiết từ p63 (0,063MPa) xuống đến p10 (0,010MPa).
• Thử nghiệm chống dòng chảy rối & độ bền: Đồng hồ cơ khí phải trải qua phép thử độ bền gián đoạn với 50.000 lần ngắt đối với dải lưu lượng danh định Q316m3/h. Phép thử đảm bảo thiết bị hoạt động ổn định và sai số nằm trong giới hạn cho phép (MPE).
• Độ chính xác & Yêu cầu khoảng cách ống thẳng:
• Đồng hồ đo điện từ đạt độ chính xác cao với sai số chỉ từ 0,2%0,5%.
• Yêu cầu khoảng cách lắp đặt: Để triệt tiêu xoáy lốc và dòng chảy rối, đường ống bắt buộc phải có đoạn ống thẳng tối thiểu 15DN phía trước và 5DN phía sau vị trí đặt cảm biến.

2.3 Case Study thực tế: Xử lý sự cố sai số & sụt áp tại trạm bơm cấp nước KCN

• Bối cảnh dự án: Một nhà máy sản xuất tại KCN VSIP Bắc Ninh vận hành hệ thống cấp nước lọc RO nhập khẩu từ Mỹ. Thông số bơm trên catalogue niêm yết lưu lượng 1.100GPM. Đơn vị thi công ban đầu lựa chọn đồng hồ đo lưu lượng dạng cơ học cỡ DN100 hiển thị đơn vị m3/h - một trong các đơn vị đo lưu lượng nước.
• Vấn đề phát sinh: Hệ thống thường xuyên báo sụt áp trên tuyến ống chính, máy bơm bị quá tải nhiệt và chỉ số đo lưu lượng chênh lệch tới 8,5% so với lượng nước thực tế nghiệm thu tại bể chứa.
• Phân tích nguyên nhân kỹ thuật:
1. Sai lầm quy đổi & Chọn sai kích thước (Over-sizing/Under-sizing): Kỹ sư quy đổi 1.100GPM=1.1000,227m3/h=249,7m3/h (xấp xỉ 250m3/h). Lựa chọn đồng hồ cơ DN100 khiến vận tốc dòng chảy vọt lên quá cao (v>3,5m/s), làm tổn thất áp suất vọt qua ngưỡng 0,1MPa (1bar) quy định tại ĐLVN 96:2017.
2. Lỗi chảy rối do lắp đặt: Đồng hồ được lắp ngay sau co vuông 90 với khoảng cách chỉ đạt 3DN, gây hiện tượng xoáy lốc mạnh tác động vào cánh quạt đo.
• Giải pháp khắc phục:
1. Thay thế đồng hồ cơ DN100 bằng Đồng hồ đo lưu lượng điện từ DN150 (màn hình hiển thị điện tử linh hoạt m3/h và L/s), đưa tổn thất áp suất về cấp p25 (0,025MPa).
2. Nắn thẳng tuyến ống, bổ sung đoạn ống thẳng 15DN phía trước (2,25m) và 5DN phía sau (0,75m).
• Kết quả thu được: Sai số đo lường giảm xuống mức 0,3%, áp lực cột nước đầu ra duy trì ổn định trên 10m tuân thủ TCXDVN 33:2006, đồng thời tiết kiệm 12% điện năng tiêu thụ hàng tháng cho trạm bơm.

3. Quy trình lựa chọn và chuẩn hóa một trong các đơn vị đo lưu lượng nước

3.1 Quy trình 6 bước chuẩn kỹ thuật cho công trình

Toàn bộ quá trình tính toán, quy đổi đơn vị và lựa chọn thiết bị đo lưu lượng nước cần thực hiện theo các bước chuẩn hóa sau:

• Bước 1: Khảo sát chất lưu & đặc tính vận hành: Xác định bản chất nguồn nước (nước sạch sinh hoạt, nước thải, hóa chất hay nước thô) và môi trường vận hành. Nếu chọn thiết bị đo điện từ, độ dẫn điện của chất lỏng phải đạt tối thiểu>= 5S/cm
• Bước 2: Xác định dải lưu lượng vận hành thực tế (Q1,Q2,Q3,Q4): Dựa trên quy chuẩn ĐLVN 96:2017, tính toán các chỉ số kỹ thuật: lưu lượng danh định Q3, lưu lượng tối đa Q4 (Q4=1,25Q3), lưu lượng chuyển tiếp Q2 (Q2/Q1=1,6) và lưu lượng tối thiểu Q1.
• Bước 3: Lựa chọn đơn vị đo tiêu chuẩn: Căn cứ theo quy mô công trình để thống nhất đơn vị hiển thị: m3/h cho mạng lưới phân phối đô thị và nhà máy công nghiệp; L/s cho hệ thống PCCC, trạm bơm; L/min cho thiết bị lọc nhỏ; m3/ngày.đêm cho quy hoạch nguồn nước.
• Bước 4: Quy đổi thông số thiết bị nhập khẩu: Đổi toàn bộ thông số kỹ thuật trên catalogue ngoại nhập (GPM,GPH) sang đơn vị tiêu chuẩn (m3/h,L/s) bằng hệ số quy đổi chuẩn (1GPM0,227m3/h; 1L/s=3,6m3/h) trước khi tính tổn thất áp lực.
• Bước 5: Lựa chọn đường kính ống (DN) & kiểu kết nối: Tính toán kích thước đường ống và đồng hồ sao cho vận tốc dòng chảy đạt mức lý tưởng (1,52,5m/s), đảm bảo mức tổn thất áp suất tối đa p0,1MPa (1bar) theo quy định ĐLVN 96:2017.
• Bước 6: Thi công & Triệt tiêu dòng chảy rối: Lắp đặt thiết bị tại vị trí đường ống luôn đi đầy nước. Bắt buộc duy trì khoảng cách ống thẳng tối thiểu 15DN phía trước và 5DN phía sau để loại bỏ hiện tượng xoáy lốc và dòng chảy rối.

3.2 Lưu ý kỹ thuật bắt buộc khi triển khai

• Cần xác định cấp chính xác của thiết bị theo ĐLVN 96:2017: Cấp chính xác 1 có sai số MPE 1% ở vùng trên (Q2QQ4); Cấp chính xác 2 có MPE 2%.
• Lập kế hoạch kiểm định, hiệu chuẩn định kỳ thiết bị đo theo đúng quy trình kiểm định nhà nước.

4. Các yếu tố ảnh hưởng và sai lầm thường gặp khi đo lưu lượng nước

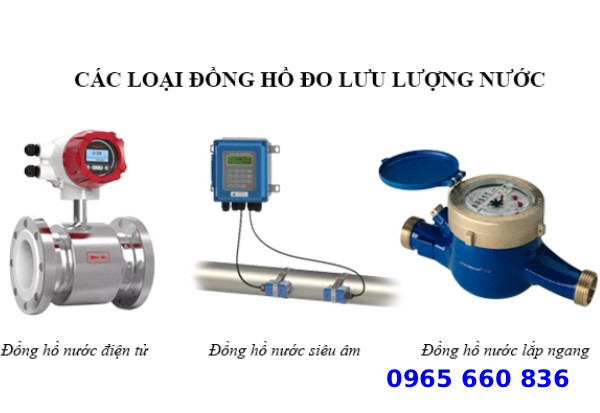

Các loại đồng hồ đo lưu lượng nước

• 4.1. Chảy rối (Turbulence) do thiếu đoạn ống thẳng: Lắp đặt đồng hồ quá gần co vuông, van tiết lưu hay máy bơm làm biến dạng dải vận tốc dòng chảy, khiến sai số đo lường vọt quá giới hạn MPE cho phép.
• 4.2. Hiện tượng đường ống không đi đầy nước (Unfilled Pipe): Khi đường ống chỉ chảy bán phần, cảm biến đo điện từ hoặc siêu âm sẽ tính sai diện tích mặt cắt ngang chất lỏng, dẫn đến kết quả đo thấp hơn nhiều so với thực tế.
• 4.3. Chọn sai dải đo (Over-sizing / Under-sizing): Lựa chọn đồng hồ cỡ quá lớn khiến lưu lượng vận hành thực tế rơi vào vùng dưới Q1, nơi sai số cho phép MPE tăng vọt lên đến 3% hoặc 5%.
• 4.4. Bỏ qua độ sụt áp hệ thống (p): Sử dụng các dòng đồng hồ cơ thu hẹp tiết diện dòng chảy gây tổn thất áp suất vượt quá 0,1MPa (1bar), làm giảm hiệu suất bơm và tiêu tốn điện năng vận hành.

Việc làm chủ và chuẩn hóa các đơn vị đo lưu lượng nước chính là yếu tố cốt lõi giúp kỹ sư và nhà quản lý kiểm soát tối ưu năng lực vận hành của toàn bộ hệ thống.

Đo lường lưu lượng chuẩn xác mới chỉ là một nửa của bài toán vận hành; nửa còn lại nằm ở khả năng điều tiết và đóng ngắt dòng chảy an toàn, linh hoạt trên toàn tuyến ống. Một thiết bị đo lưu lượng chỉ phát huy tối đa độ chính xác khi được kết hợp đồng bộ với hệ thống van công nghiệp chất lượng cao (van cổng, van bướm, van một chiều, van giảm áp và van điều khiển tự động) nhằm duy trì áp lực tĩnh và lưu lượng ổn định.

Nếu dự án của bạn đang gặp khó khăn trong việc tính toán lưu lượng, lựa chọn dải đo thiết bị, hoặc cần tìm kiếm một giải pháp kỹ thuật tổng thể về van công nghiệp & thiết bị đo lường đạt chuẩn TCVN:

👉 Hãy kết nối ngay với Đội ngũ Kỹ sư Chuyên gia tại Thuận Phát. Chúng tôi luôn sẵn sàng hỗ trợ khảo sát, tư vấn chuyên sâu và cung cấp bảng tính quy đổi lưu lượng miễn phí - đồng hành cùng bạn xây dựng hệ thống đường ống an toàn, bền bỉ và tối ưu chi phí vận hành dài hạn.
